▶ Sur le retour, au point le plus bas de l'installation solaire, monter un
dispositif de vidange de l'installation solaire (té de raccordement
avec robinet de remplissage et de vidange [1]).
Si nécessaire, envisager également un robinet de rem-
plissage et de vidange pour le départ ( chap. 6.2.1,
page 13).
1

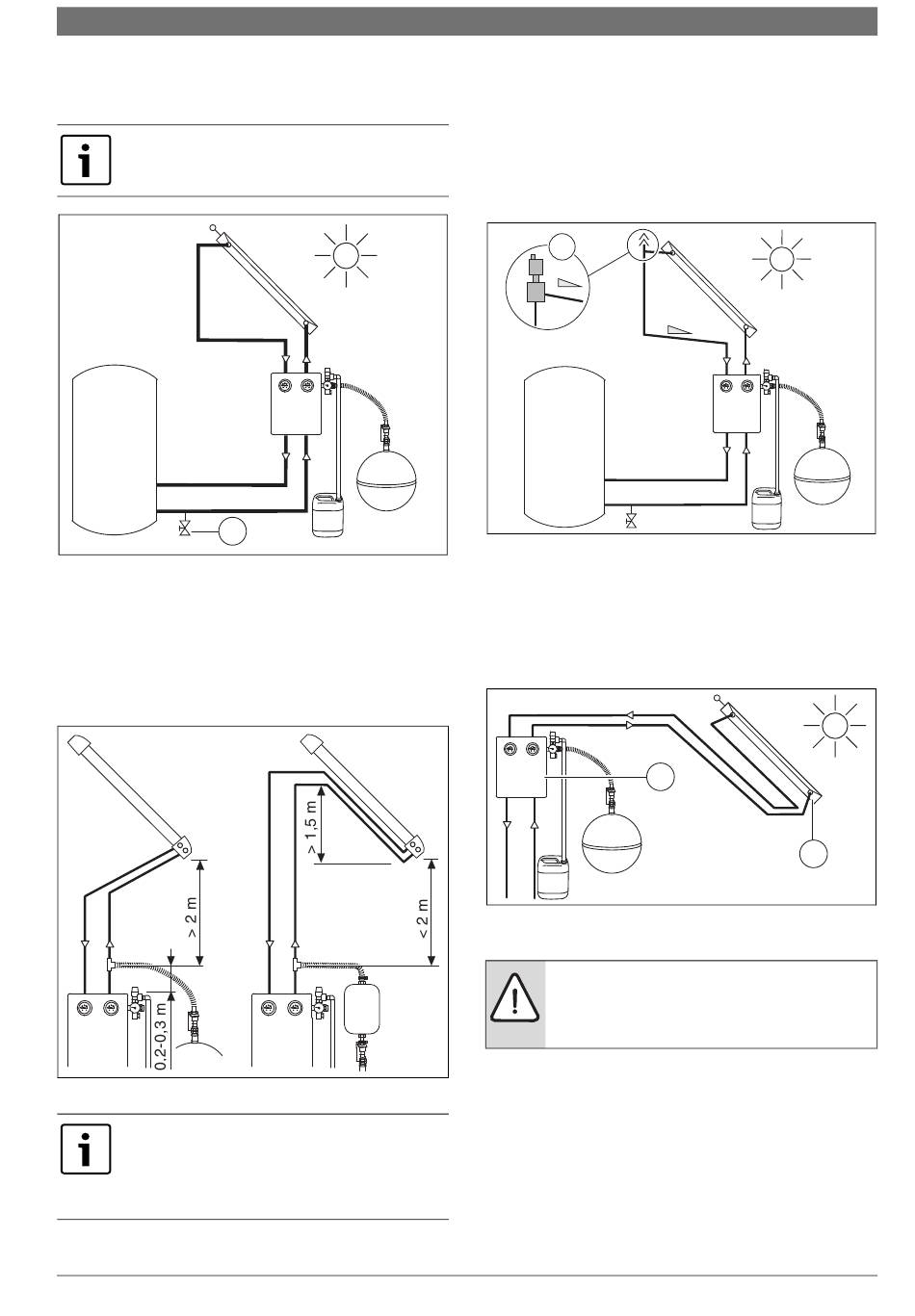

Fig. 8
4.2
Pose de la tuyauterie
Capteurs à tubes sous vide VK
La longueur minimale des conduites du groupe de transfert jusqu'au
champ de capteurs est de 10 m (longueur simple).
La distance minimale en hauteur pour le raccordement du vase d'expan-
sion jusqu'au champ de capteurs est de 2 m.
Fig. 9
Distance par rapport au champ de capteurs (VK)
Si la longueur minimale des conduites ou la distance
minimale en hauteur ne peuvent pas être respectées :
▶ Au niveau du champ de capteurs, former un « sac de
tuyaux » de minimum 1,5 m de haut avec le départ et
le retour ( fig. 9).
AGS10-2
Capteurs solaires plans FK
Pour éviter les poches d'air en utilisant un purgeur automatique sur le
champ de capteurs :
▶ Poser les conduites du ballon vers le capteur/purgeur [1] en pente
ascendante.
▶ Si un changement de direction vers le bas est inévitable, monter des
purgeurs supplémentaires résistants aux températures élevées
(150 °C).
6720801165.08-2.ST
Fig. 10 Position du purgeur automatique
Dans certains cas, le groupe de transfert [1] ne peut pas être monté
sous les capteurs (par ex. centrales de chauffage sous le toit).
Pour éviter la surchauffe sur ces installations, former un « sac de tuyau »
avec le départ :
▶ Ne poser d'abord le départ que jusqu'à la hauteur du raccord retour
du capteur [2]. Puis l'amener jusqu'au groupe de transfert.
Fig. 11
Relier les conduites
▶ Braser les tuyaux en cuivre uniquement avec un métal d'apport de
6720801165.22-2.ST
6720801165.22-2.ST
brasage fort.
-ou-
▶ Utiliser des raccords-unions avec anneau de serrage ou des raccords
à sertir résistants au glycol et aux températures élevées (150 °C).
Installation des conduites | 7
1
1
AVIS : Capteurs endommagés en raison de la chaleur
formée pendant le brasage !
▶ Ne pas braser à proximité des capteurs à tubes sous
vide.
6720801165.09-2.ST
2
6720640298-61.2ST
6 720 811 259 (2022/07)
