Technologie
La pompe à engrenage extérieur comporte pour l'essentiel deux
pignons appariés tournant dans des coussinets, ainsi que le corps
avec un couvercle avant et un couvercle arrière. L'étanchéité du
passage de l'arbre d'entraînement à travers le couvercle avant
est assurée par un joint d'arbre. Les contraintes s'exerçant sur les
paliers sont absorbées par des paliers lisses. Celles-ci supportent
des pressions élevées et ont une bonne tenue au grippage,
spécialement à basse vitesse. Grâce aux 12 dents que compte
chaque pignon, l'amplitude des pulsations du débit et le niveau
sonore sont maintenus à une valeur très faible.

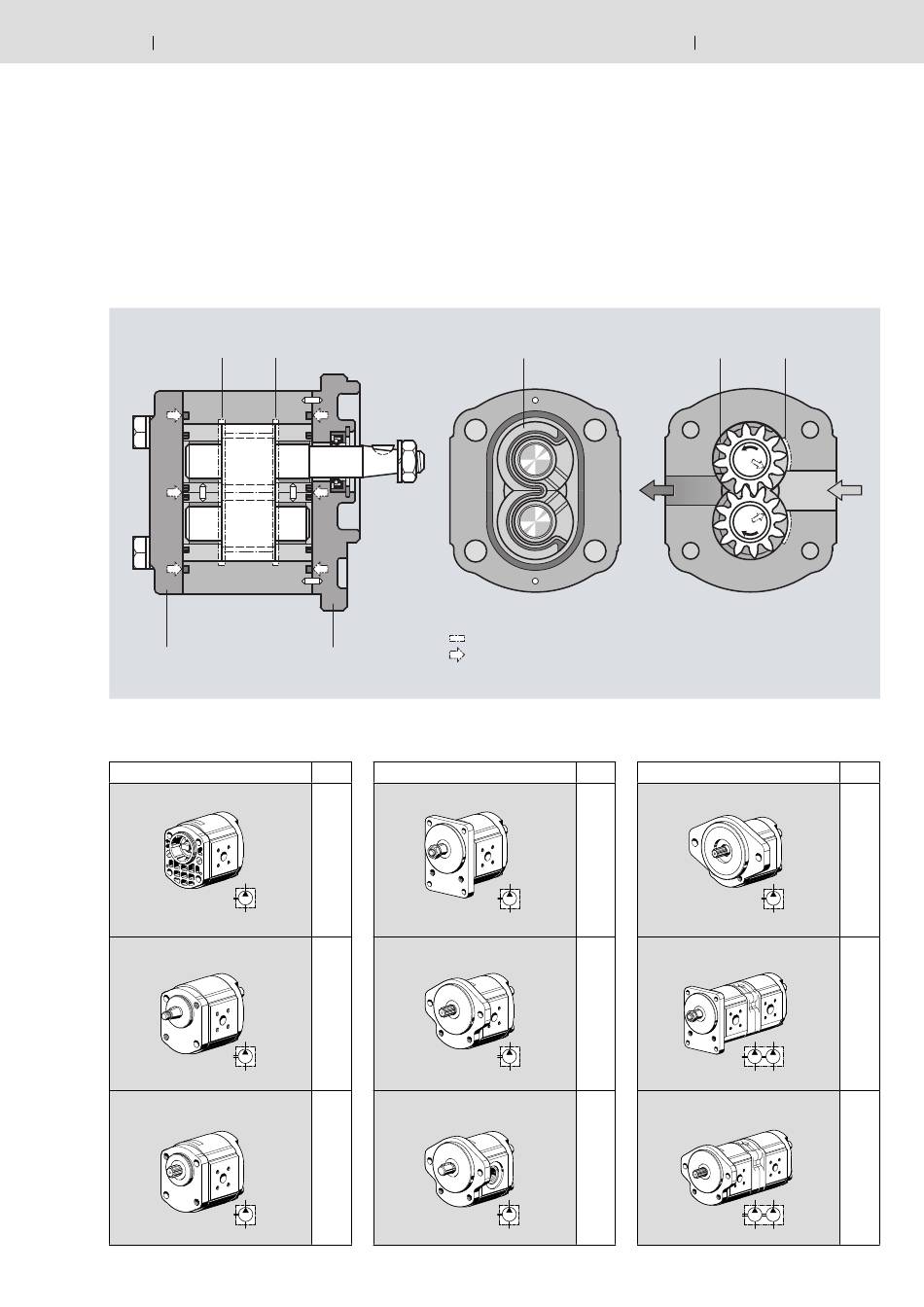

Compensation axiale de la pompe à engrenage
Etanchéité axiale
Couvercle
Gamme de fabrications «Série préférentielle SILENCE»
Modèle
Champ de compensation
extérieur
Zone d'étanchéité
Bride
Forces de compensation
Page
Modèle
19
20
21
Hydraulics Bosch Rexroth AG
L'étanchéité du côté des faces des pignons et des entre-dents
est assurée par un placage contre les coussinets. Le con-
trôle de l'étanchéité sur les faces de pignons résulte donc de
l'application en continu de la pression de service sur les faces
externes de ces paliers. Les champs de compensation axiaux
sont délimités par des joints de forme spéciale. Le jeu radial
existant entre le diamètre de tête et la surface interne du corps
de pompe est contrôlé par application de cet ensemble flottant
contre le corps de pompe. Cette technique d'étanchéité asser-
vie à la pression permet d'obtenir des rendements optimaux.
Champ de compensation
intérieur
Page
Modèle
22
23
24
3/32
Etanchéité radiale
Page
25
26
27
