Bosch Rexroth AG Hydraulics
Généralités
Le rôle principal des pompes à engrenage extérieur con siste
pour les pompes à convertir l'énergie mécanique (couple et
vitesse de rotation) en énergie hydraulique (débit et pression).
Pour éviter des pertes de chaleur inutilement élevées, on
attend de ces machines des rendements élevés. Ces derniers
sont obtenus grâce à une technique d'étanchéité à flanc de
dent asservie à la pression et à des technologies de fabrication
de haute précision.

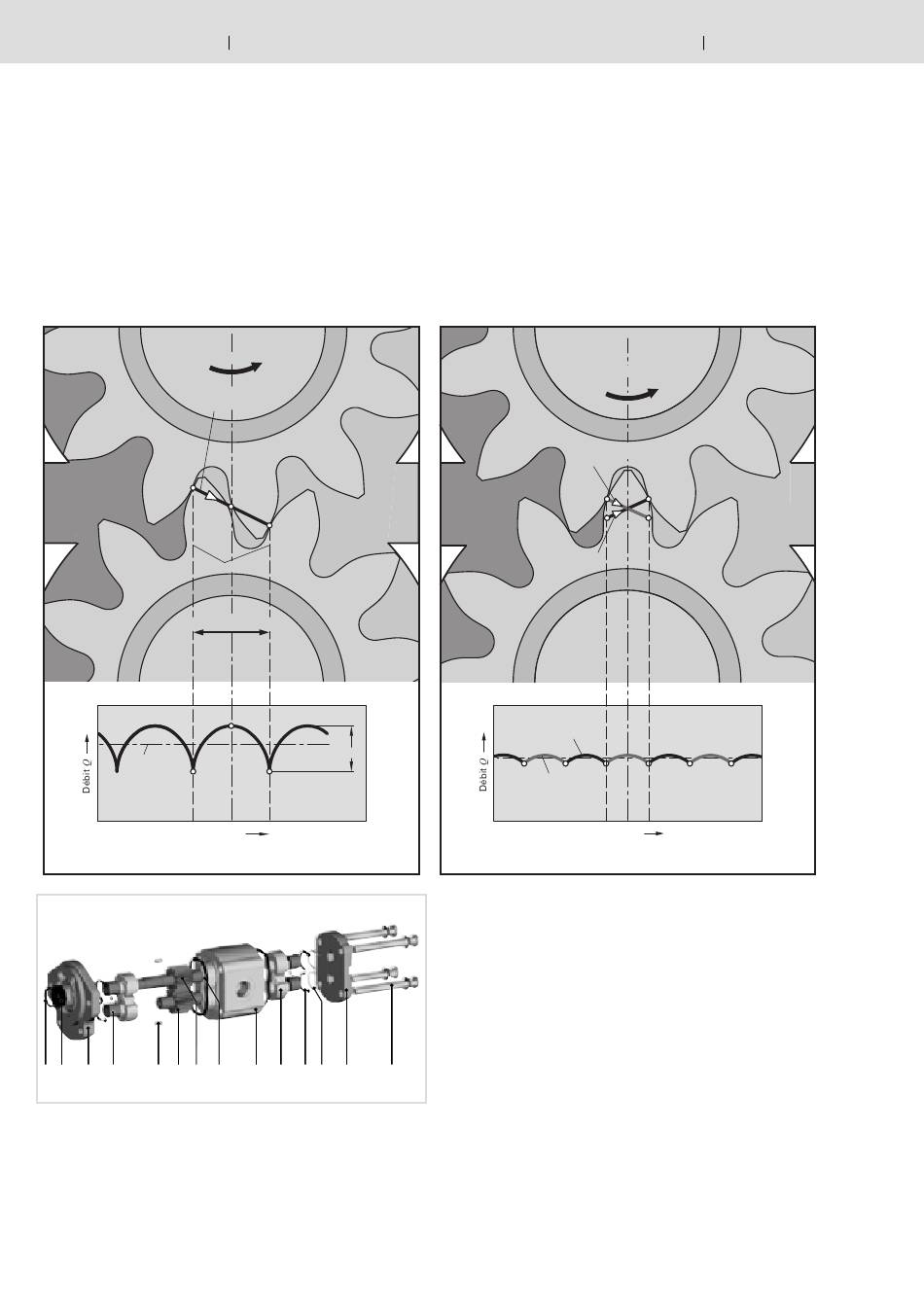

Principe de fonctionnement
Denture Standard
Ligne de contrainte
hydraulique
Côté
pression
Arêtes de distribution
Contrainte hydraulique
Valeur
moyenne Q m
Temps t
1 2
3
4
5 6 7 8
1 Circlip
2 Joint d'arbre
3 Couvercle frontal
4 Palier lisse
5 Goujon de centrage
6 Pignon
7 Pignon (moteur)
Côté
aspiration
Pulsation ΔQ
9 10 11 12 13
14
8 Joint du corps de pompe
9 Corps de pompe
10 Coussinet
11 Joint axial
12 Pièce de support
13 Couvercle final
14 Vis Torx
Dans le cas des pompes SILENCE à niveau sonore très faible,
le principe d'étanchéité à deux flancs permet de diminuer les
pulsations de débit d'une valeur pouvant aller jusqu'à 75 %.
Denture SILENCE
Ligne de contrainte
de flanc avant
Côté
pression
Ligne de contrainte
de flanc arrière
Débit sur
flanc arrière
Débit sur
flanc avant
Temps t
La géométrie d'engrenage conditionne en cas de rotation
uniforme de l'arbre d'entraînement la courbe de débit para-
bolique représentée sur l'illustration. Dans le cas d'une pompe
standard, cette courbe se répète périodiquement à chaque
engrenage de dent. Les pompes SILENCE présentent, grâce
au principe à deux flancs pour une fréquence de base double,
des pulsations de débit diminuées de 75 % avec une excitation
vibratoire réduite en conséquence des organes montés en
aval de la pompe. L'engrenage possède un jeu à flanc de dent
arrière extrêmement réduit de sorte que l'étanchéité hydrau-
lique n'est pas seulement assurée par le flanc avant du pignon
moteur, mais également par le flanc arrière. Les flancs avant
et arrière participent ainsi alternativement à la génération du
débit. Une adaptation correspondante de la géométrie de dis-
tribution permet de diviser par deux la contrainte hydraulique
par rapport aux pompes standard.
AZPS
RF 10 095/02.12
Côté
aspiration
