8 | Installation du groupe de transfert
Si les raccords filetés sont étanchéifiés à l'aide de
chanvre :
▶ Utiliser une pâte d'étanchéité de filetage résistante à
des températures jusqu'à 150 °C (par ex. NeoFermit
universal).
Mise à la terre des conduites
Faire réaliser les travaux par un service technique autorisé.
▶ Placer une borne de mise à la terre sur les conduites de départ et de
retour (position au choix).
▶ Raccorder les bornes de mise à la terre par le câble de liaison équipo-
tentielle NYM (minimum 6 mm
bâtiment.
Isolation des conduites
▶ Isoler les conduites dans la totalité du circuit solaire conformément à
la réglementation relative à l'isolation thermique.
▶ Isoler les conduites à l'extérieur avec des matériaux résistant aux UV
et aux températures élevées (150 °C).
▶ Isoler les conduites à l'intérieur avec des matériaux résistant aux tem-
pératures élevées (150 °C).
▶ Si nécessaire, protéger les isolations contre les oiseaux.
UV
> 150 °C

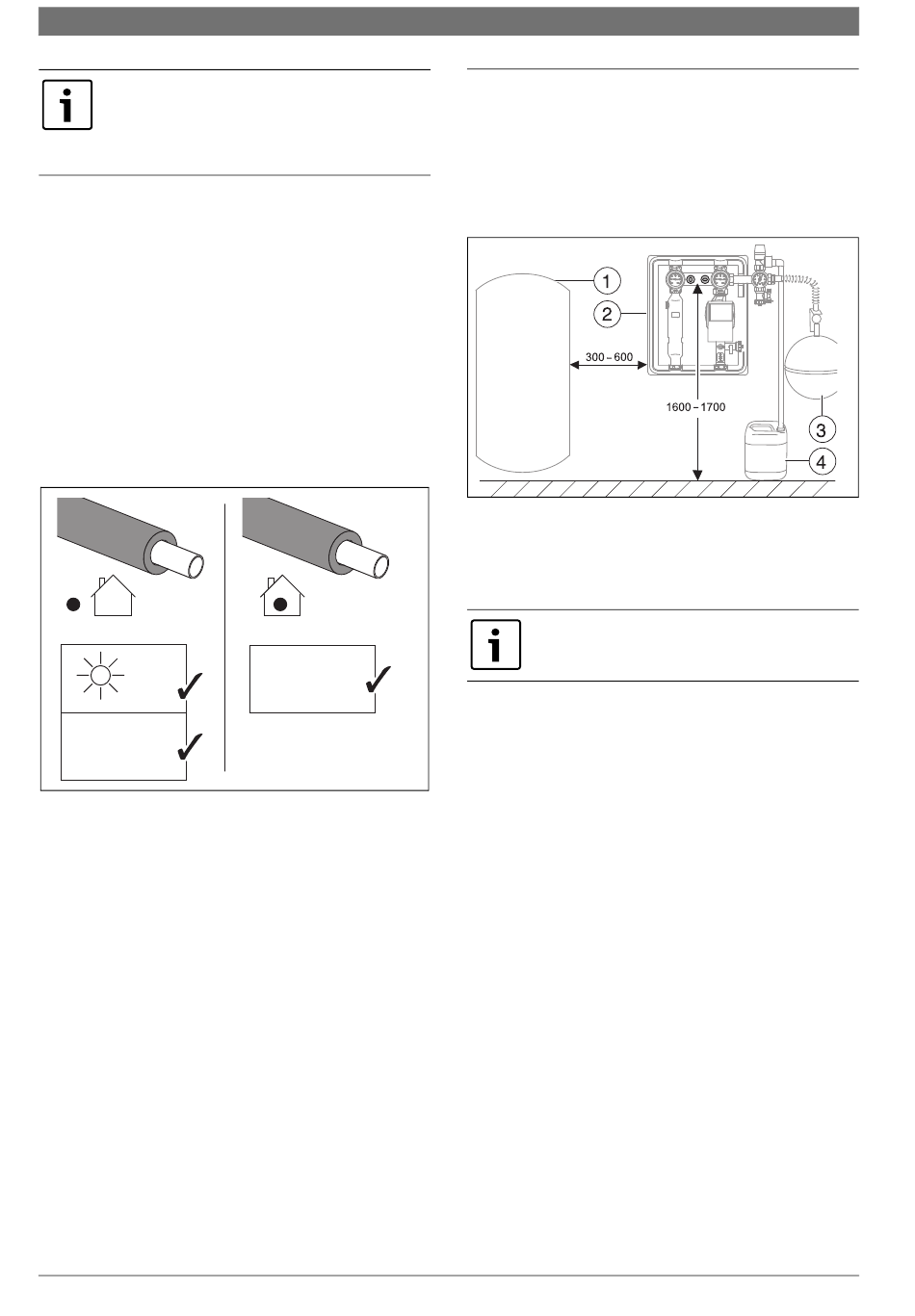

Fig. 12 Conditions minimales requises pour l'isolation
6 720 811 259 (2022/07)
2
) au rail d'équilibrage de potentiel du
> 150 °C
6720801165.10-1.ST
5
Installation du groupe de transfert
5.1
Disposition dans le local d'installation
Pour pouvoir raccorder les sondes de température plus facilement :
▶ Monter le groupe de transfert [2] à proximité immédiate du ballon
solaire [1].
▶ Veiller à assurer un espace suffisant pour le vase d'expansion [3] et
le collecteur [4].
Fig. 13 Mise en place recommandée (dimensions en mm)
[1]
Préparateur solaire
[2]
Groupe de transfert
[3]
Vase d'expansion
[4]
Collecteur
Tenir compte des distances minimales entre le groupe
de transfert et le champ de capteurs à tubes sous vide
( chap. 4.2, page 7)
5.2
Fixation du groupe de transfert
Introduire les vis avec un insert de clé à douille (13 mm) avec une ral-
longe de 150 mm. Si les rallonges sont plus courtes, les poignées avec
thermomètre [3] peuvent être tirées vers l'avant pour faciliter le mon-
tage.
Groupe de transfert bitube
▶ Percer des trous tous les 60 mm et fixer le groupe solaire avec les
chevilles et vis jointes [4, 2].
7747006489.07.3 ST
7747006489.07.3 ST
AGS10-2
