10 | Installation du groupe de transfert
Raccordement du réservoir de protection
Si la conduite vers le vase d'expansion doit être posée en pente ascen-
dante, il faut installer un purgeur supplémentaire.
AVERTISSEMENT : Risques d'accidents ! Une soupape
de sécurité endommagée peut entraîner des phéno-
mènes d'explosion.
Pour protéger la soupape de sécurité contre les tempé-
ratures trop élevées :
▶ Installer le réservoir de protection et le vase d'expan-
sion avec un té de raccordement (G¾ A à l'extérieur
avec joint plat) dans le retour, 20 à 30 cm au-dessus
du groupe de transfert.
▶ Fixer les conduites vers et depuis le réservoir de protection avec des
colliers de serrage [4]. Monter le réservoir de protection en position
verticale.
▶ Raccorder le vase d'expansion [5] au réservoir de protection avec un
tube en cuivre.
▶ Fermer le raccordement de la soupape de sécurité avec un
capuchon ¾ " [2].
7747006489.14-2.ST

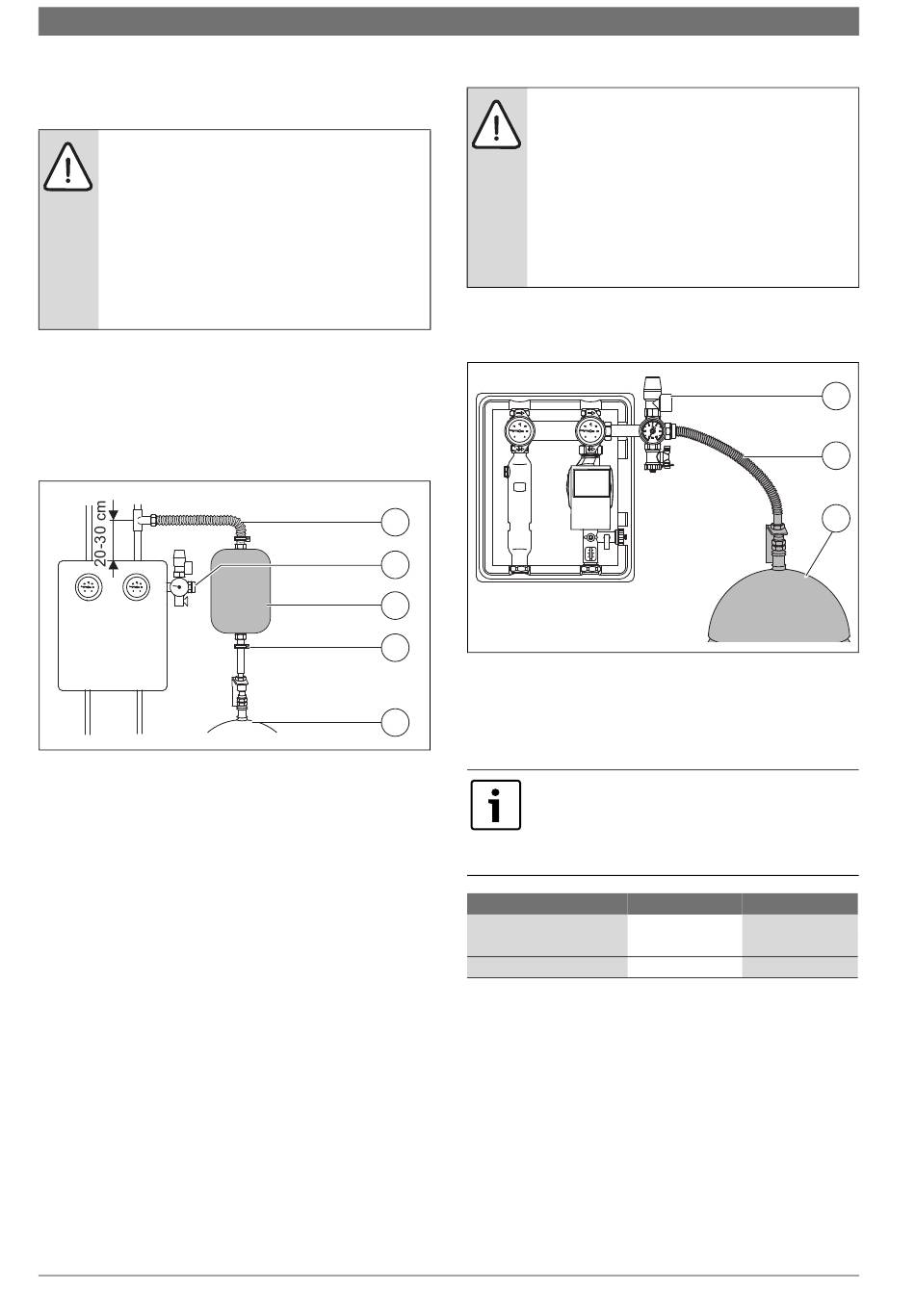

Fig. 16 Montage du réservoir de protection
[1]
Flexible ondulé en inox du kit de raccordement pour le vase
d'expansion (accessoire)
[2]
Bouchon sur le raccordement du groupe de sécurité (sur site)
[3]
Réservoir de protection
[4]
Collier de serrage (sur site)
[5]
Vase d'expansion
6 720 811 259 (2022/07)
5.5.2
Montage du vase d'expansion (accessoire)
AVERTISSEMENT : Risques d'accidents ! Une soupape
de sécurité endommagée peut entraîner des phéno-
mènes d'explosion.
Pour protéger la soupape de sécurité contre les tempé-
ratures trop élevées :
▶ Installer le réservoir de protection et le vase d'expan-
sion avec un té de raccordement (G¾ A à l'extérieur
avec joint plat) dans le retour, 20 à 30 cm au-dessus
du groupe de transfert.
▶ Monter le vase d'expansion à l'aide du matériel de fixation joint.
▶ Raccorder le vase d'expansion [3] sur le retour au groupe de sécurité
du groupe de transfert.
1
2
3
4
Fig. 17
[1]
Soupape de sécurité
[2]
Flexible ondulé en inox du kit de raccordement (accessoire)
5
[3]
Vase d'expansion
5.5.3
Adapter la pression admissible du vase d'expansion (AG)
La pression admissible du vase d'expansion est calculée
à partir de la hauteur statique de l'installation
supplément.
▶ Calculer et régler la pression admissible à au moins
1,2 bar.
Hauteur statique
+ supplément
= pression admissible AG = 1,4 bar
Tab. 5
Exemple : pression admissible en fonction du capteur
1) La différence de hauteur d'un mètre (entre le champ de capteurs et le groupe de
transfert) correspond à 0,1 bar
Pour que le volume maximum utile soit disponible :
▶ Régler la pression admissible lorsque le réservoir n'est pas chargé
(sans pression de fluide).
▶ Si la pression admissible est supérieure ou inférieure à la pression
admissible réglée en usine, la corriger en conséquence.
6720801165.16-2.ST
FK
1)
(10 m) 1,0 bar
+ 0,4 bar
1
2
3
1)
plus un
VK
(10 m) 1,0 bar
+ 1,7 bar
= 2,7 bar
AGS10-2
