Initiation de l'utilisateur
▶ Informer l'exploitant sur le mode de fonctionnement de l'installation
et lui en montrer le maniement.
▶ Préciser à l'exploitant qu'il ne doit entreprendre ni modification ni
réparation sur l'appareil.
▶ Recommander à l'utilisateur de conclure un contrat d'entretien et
d'inspection avec un professionnel agréé.
▶ Remettre cette notice d'installation et d'entretien à l'utilisateur.
Lui demander de la conserver pour la remettre au prochain proprié-
taire/utilisateur, le cas échéant.
1 2
2
1
13
12
11
10
2

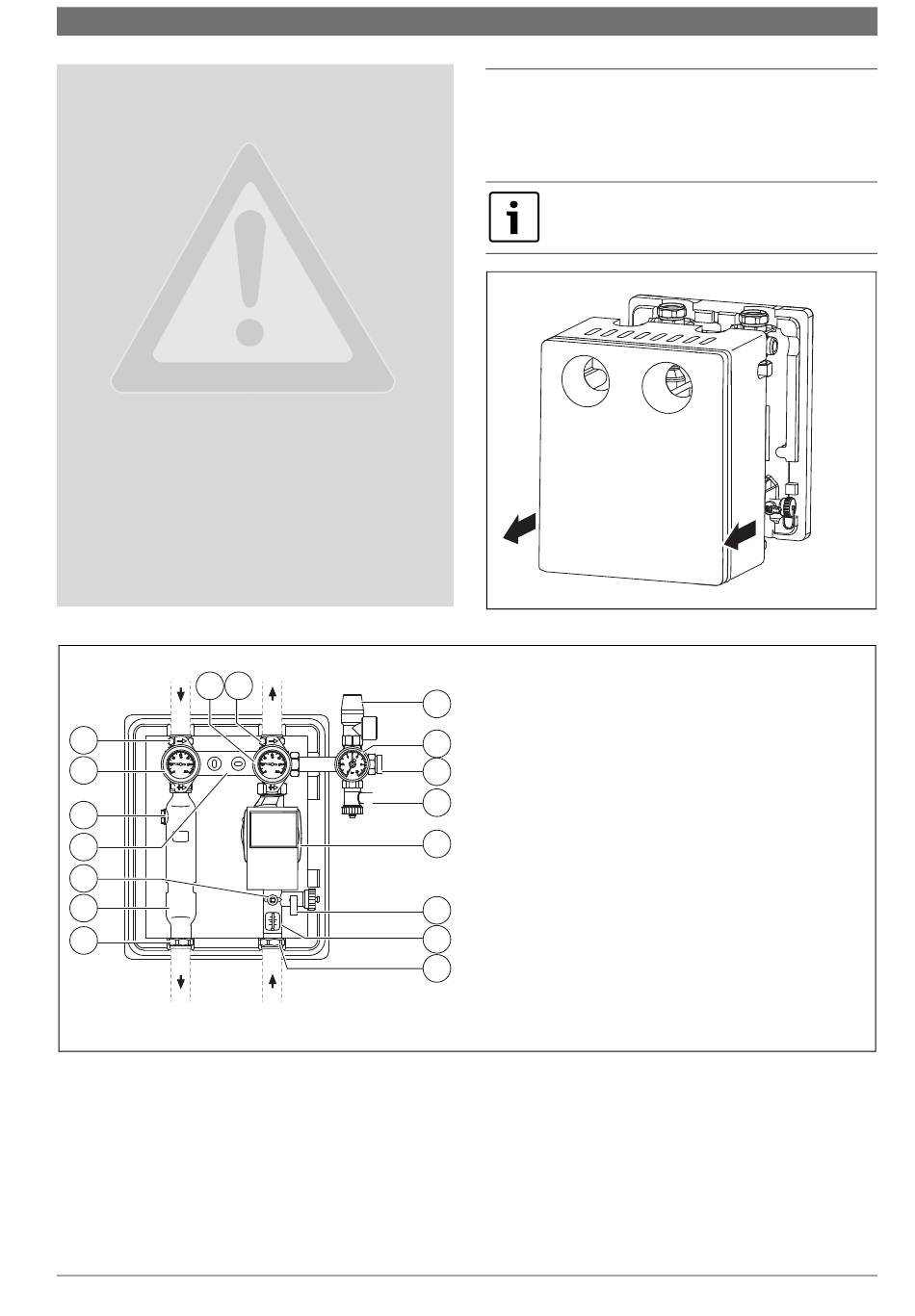

Fig. 2
Groupe de transfert bitube sans isolation avant et sans régulateur intégré ni modules
[1]
Robinet à boisseau sphérique avec thermomètre (rouge = départ,
bleu = retour) et clapet anti-thermosiphon intégré
(position 0° = en ordre de marche, 45° = ouvert manuellement)
[2]
Raccord-union par anneau de serrage
[3]
Soupape de sécurité
[4]
Manomètre
[5]
Raccord pour vase d'expansion
[6]
Robinet de remplissage et de vidange
[7]
Pompe haute efficience (avec câble de réseau et câble du cap-
teur)
AGS10-2
Informations relatives au groupe de transfert | 3
2
Informations relatives au groupe de transfert
2.1
Description du produit
Si vous souhaitez ouvrir le groupe de transfert :
▶ Tirer le couvercle (partie isolation) vers l'avant.
Les illustrations de cette notice représentent le groupe
de transfert bitube avec régulateur solaire externe.
Fig. 1
3
3
4
4
5
5
6
6
7
6
6
8
8
9
2
[8]
Débitmètre, construction A
[9]
Débitmètre, construction B
[10] Séparateur d'air
[11] Vanne de régulation/d'arrêt
[12] Support de fixation murale
[13] Purge
6720801165.05-2.ST
12
2
1
7
11
2
6720801165.06-2.ST
6 720 811 259 (2022/07)
