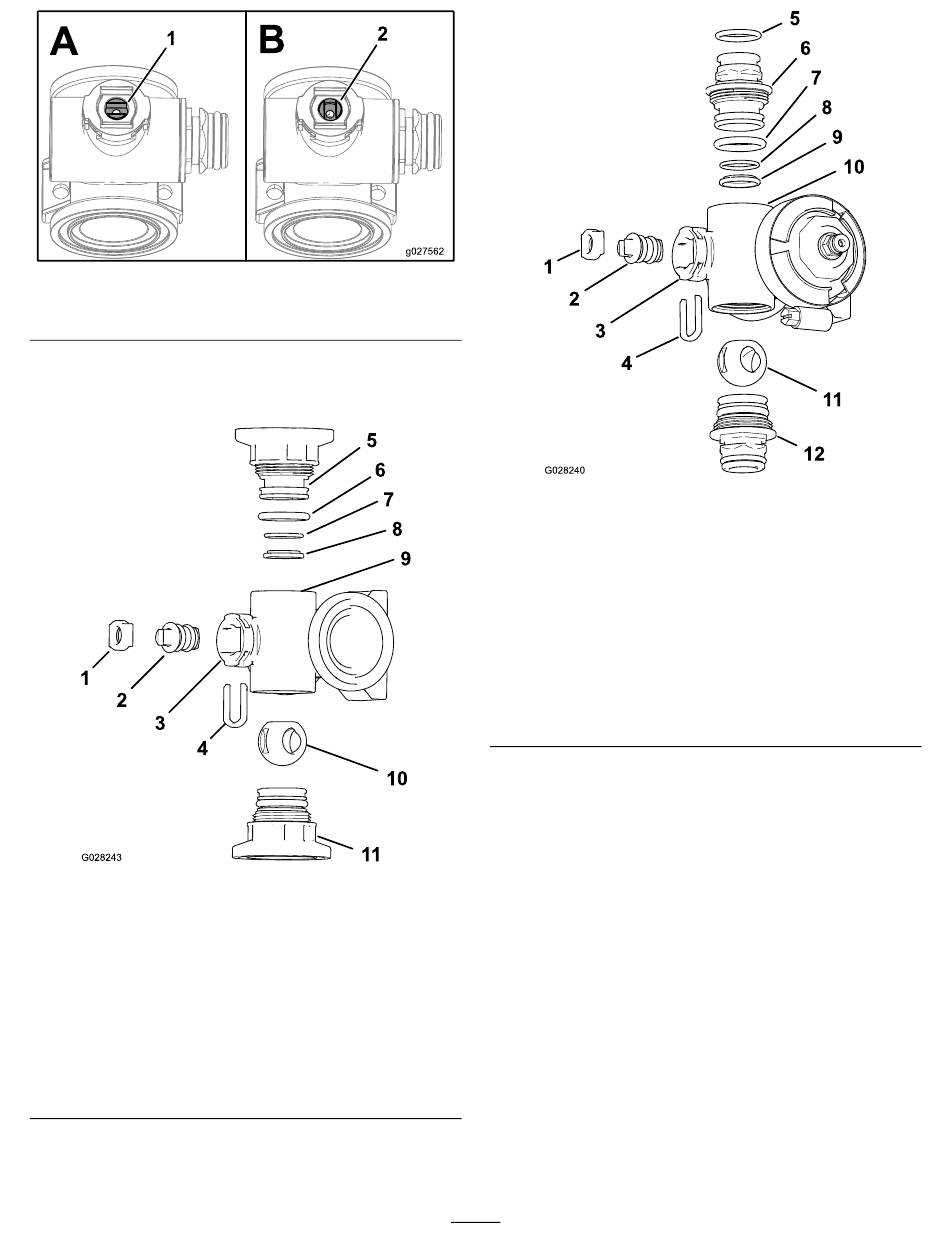

Figure 113
1. Valve ouverte
2.
Déposez les 2 raccords d'embout à chaque
extrémité du collecteur
115).
Figure 114
Collecteur de vanne d'agitation
1. Siège de tige
2. Valve
3. Orifice de tige
4. Étrier de retenue de tige
5. Raccord d'embout
6. Joint torique d'embout
(0,796" x 0,139")
2. Valve fermée
(Figure 114
et
Figure
7. Joint torique de portée
arrière (0,676" x 0,07")
8. Joint de siège de valve
9. Corps du collecteur
10. Valve à bille
11. Raccord d'embout
g027562
Collecteur de vanne de section
1. Siège de tige de valve
2. Tige de valve
3. Orifice de tige
4. Siège de tige
5. Joint torique de raccord de
sortie (0,737" x 0,103")
6. Accouplement (collecteur) 12. Accouplement (collecteur)
3.
Tournez la tige de la valve pour placer la bille à
la position ouverte
Remarque:
parallèle au sens de débit, la bille sort.
g028243
4.
Retirez l'étrier de fixation de tige situé dans les
fentes de l'orifice de tige du collecteur
114
et
Figure
5.
Déposez du collecteur le dispositif de retenue
de la tige et le siège de la tige
Figure
115).
6.
En passant par le corps du collecteur, déposez
la tige de valve
7.
Nettoyez l'intérieur du collecteur et l'extérieur
de la vanne à bille, la tige de valve, l'étrier de
fixation de la tige et les raccords d'extrémité.
87
Figure 115
7. Joint torique d'embout
(0,796" x 0,139")
8. Joint torique de portée
arrière (0,676" x 0,07")
9. Siège de bille
10. Corps du collecteur
11. Valve à bille
(Figure
113A).
Quand la tige de la valve est
115).
(Figure 114
(Figure 114
et
Figure
g028240
(Figure
et
115).
