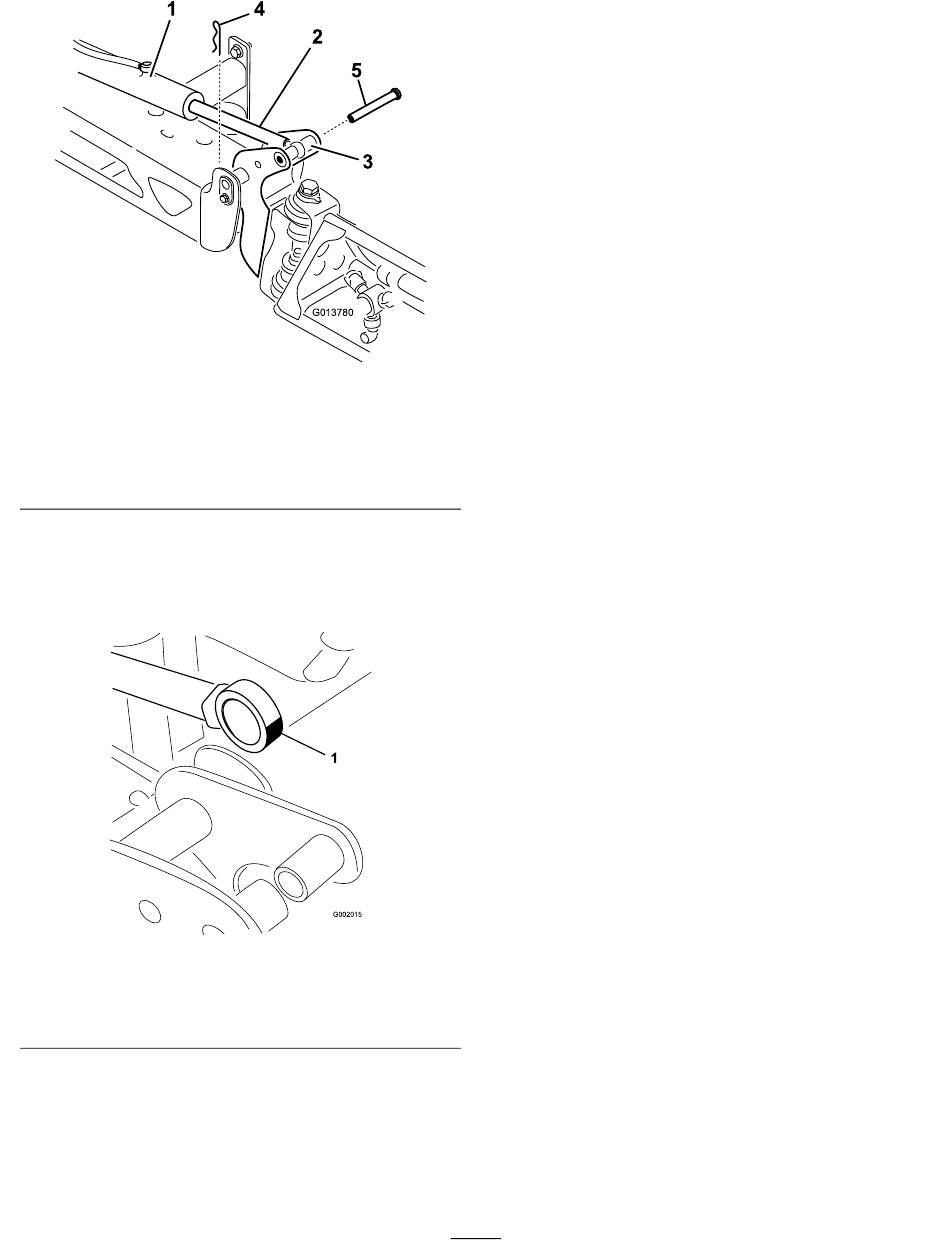

Figure 66
1. Vérin
2. Tige de vérin
3. Logement d'axe de
pivotement de rampe
5.
Faites pivoter le roulement au bout de la tige
de vérin et appliquez de la graisse dans le
roulement
(Figure
Remarque:
Essuyez tout excès de graisse.
Figure 67
Rampe droite
1. Graisser le roulement d'extrémité de tige
6.
Levez la section de pulvérisation pour aligner le
pivot sur la tige de vérin.
7.
Tout en soutenant la section de pulvérisation,
insérez l'axe de chape dans le pivot de rampe
et la tige de vérin
4. Goupille fendue
5. Axe de chape
67).
(Figure
66).
8.
Une fois l'axe de chape en position, relâchez la
section et fixez l'axe au moyen de la goupille
fendue retirée précédemment.
9.
Répétez les opérations
de tige de vérin de l'autre côté de la machine.
g013780
g002015
58
2
à
8
pour le roulement
