Remarque:
Fermez la vanne de coupure de
dérivation quand vous utilisez le mode débit
d'application (boucle fermée).
Embout de remplissage antisiphonnage
Une prise pour flexible à l'avant du couvercle de
la cuve est munie d'un raccord fileté, d'un raccord
cannelé à 90 degrés et d'un flexible court que
vous pouvez diriger vers l'ouverture de la cuve. Ce
raccordement permet de brancher un flexible d'eau
et de remplir la cuve d'eau sans que les produits
chimiques qu'elle contient ne contaminent le flexible.
Important:
Ne prolongez pas le flexible jusqu'à
toucher les liquides présents dans la cuve. La
distance entre l'extrémité du flexible et le niveau
supérieur de l'eau doit rester dans les limites
règlementaires.
1. Embout de remplissage
antisiphonnage
Couvercle de la cuve
Le couvercle se trouve en haut et au centre de la
cuve. Pour l'ouvrir, coupez le moteur, tournez la moitié
avant du couvercle vers la gauche et relevez-le. Vous
pouvez retirer la crépine qui se trouve à l'intérieur pour
la nettoyer. Pour fermer la cuve, rabattez le couvercle
et tournez la moitié avant vers vers la droite.
Commandes de l'InfoCenter
Utilisez les 5 boutons situés sous l'affichage à LED
l'InfoCenter pour naviguer dans les menus, entrer des
données et modifier des fonctions.

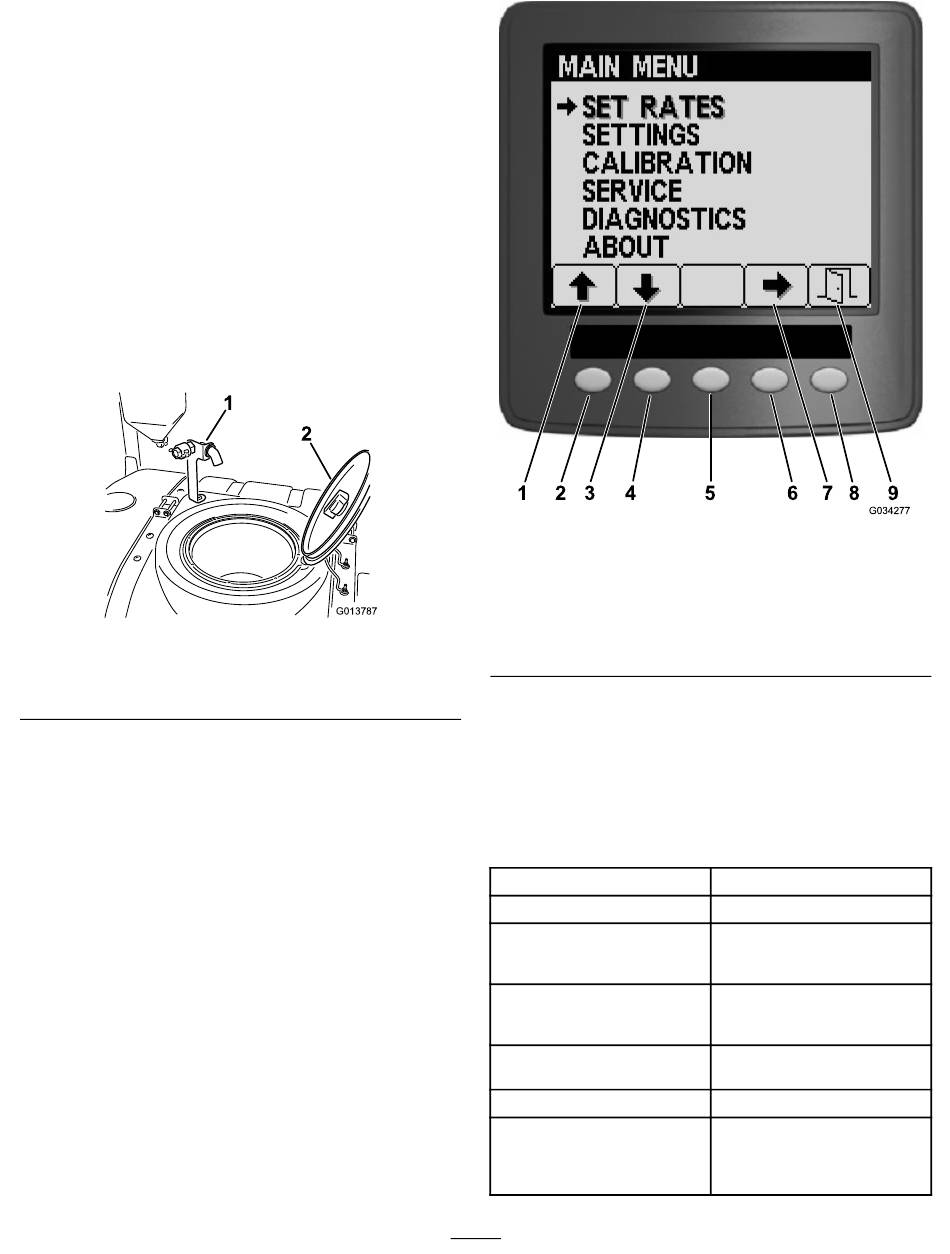

Figure 18
2. Couvercle de la cuve
1. Flèche vers le haut
2. Bouton 1
3. Flèche vers le bas
g013787
4. Bouton 2
5. Bouton 3
Caractéristiques
techniques
Remarque:
Les spécifications et la conception
peuvent faire l'objet de modifications sans préavis.
Spécifications de la machine
Description
Poids de base
Poids avec système de
pulvérisation standard à vide,
sans l'utilisateur
Poids avec système de
pulvérisation standard plein,
sans l'utilisateur
Poids total autorisé en charge
(PTAC) (sur surface plane)
Capacité de la cuve
Largeur hors tout quand
les sections du système de
pulvérisation standard sont
repliées en croix
22
Figure 19
6. Bouton 4
7. Flèche de sélection
8. Bouton 5
9. Quitter
g034277
Mesures
1 307 kg
1 307 kg
2 499 kg
3 023 kg
1 135,6 l
226 cm
