3 Installation mécanique
3.2

Montage

Avertissement
Danger d'électrocution.
Tout contact avec des pièces conductrices d'électricité peut provoquer des blessures
graves, voire entraîner la mort. Ne pas débrancher les câbles de connexion s'ils sont
sous tension. Avant les travaux de montage et d'installation :
1. Mettre l'équipement électrique hors tension à l'aide de l'interrupteur général, puis
le sécuriser contre toute remise en marche.
2. Suite à l'arrêt de l'appareil, patienter au moins 5 minutes pour le temps de dé-
charge, puis contrôler l'absence de tension avant d'intervenir au niveau du cont-
rôleur de moteur.
Attention
Risque de brûlure sur des surfaces brûlantes
Selon la sollicitation du contrôleur de moteur, des températures du boîtier > 80 °C sont
possibles pendant le fonctionnement.
• Toucher ces surfaces uniquement lorsqu'elles ont refroidi et que l'appareil est hors
tension.
Nota
Lors du montage et pendant le fonctionnement, s'assurer qu'aucun(e) copeau
métallique, poussière métallique ou pièce de montage (vis, écrous, bouts de câble) ne
tombe dans le contrôleur de moteur.
Pour une fixation verticale sur une embase de montage de
l'armoire de commande :
• Monter l'équerre de fixation fournie sur le contrôleur de
moteur.
Les deux équerres de fixation font partie du dissipateur de
chaleur et assurent une évacuation optimale de la chaleur vers
l'embase de montage.
Les contrôleurs de moteur de la gamme CMMx sont conçus de
sorte que pour un usage normal et une installation conforme, il
soit possible des les monter à la suite sur une embase de
montage de dissipation de la chaleur.
• Monter le contrôleur de moteur dans le coffret de
commande comme indiqué ci-après :
– position de montage verticale avec conduites
d'alimentation [X9] vers le haut,
– montage sur les équerres de fixation à l'aide de vis M5.
Festo – GDCP-CMMS-AS-G2-HW-FR – 1404a – Français

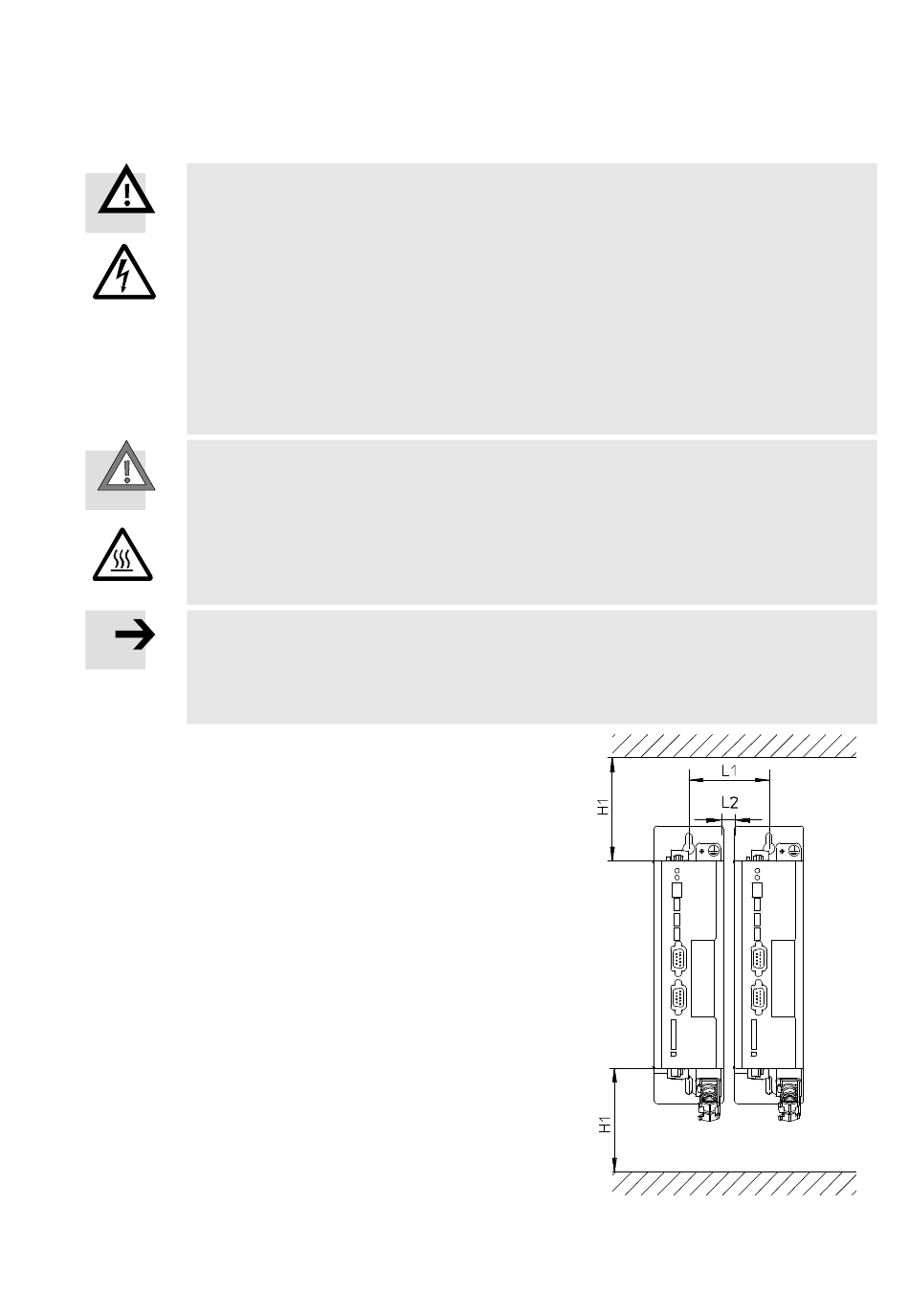

Fig. 3.2 Espace libre pour le
montage
