Festo CMMS-AS-C4-3A-G2 Montage Et Installation page 39

4 Installation électrique
[X6]
BR+
BR -
1
1
Contrôleur de moteur
2
Bloc d'alimentation
3
Moteur (frein)

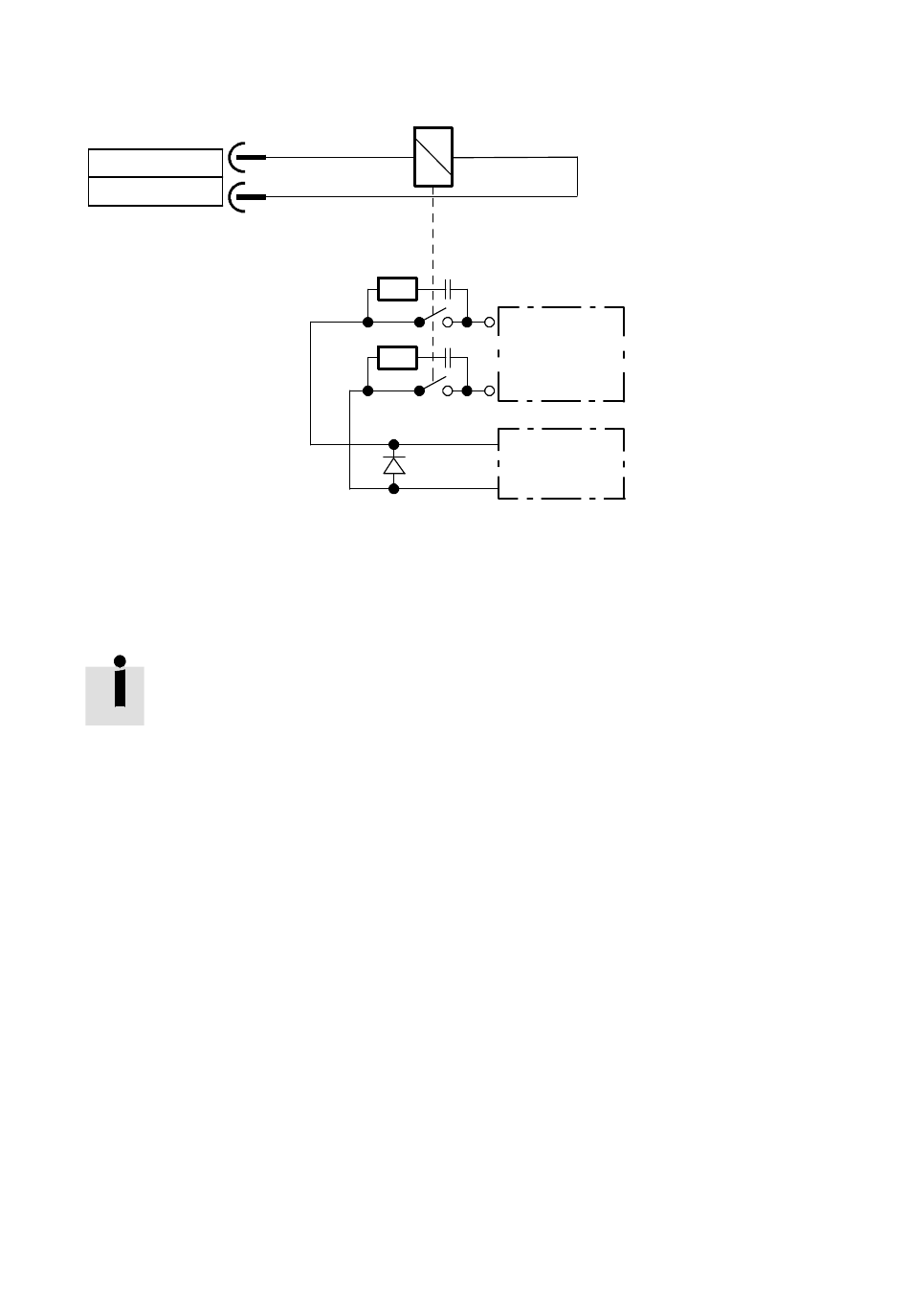

Fig. 4.3 Raccordement d'un frein de maintien avec consommation de courant élevée
La commutation de courants continus inductifs via des relais engendre des tensions
élevées avec formation d'étincelles.
Recommandation :
Utiliser des éléments d'antiparasitage RC intégrés, par ex. :
– société Evox RIFA,
– élément RC : 22 Ω en série avec 0,47 μF,
– désignation : PMR205AC6470M022
Festo – GDCP-CMMS-AS-G2-HW-FR – 1404a – Français
4
4
5
4
5
+24 V
2
GND
+24 V
3
GND
Élément RC pour l'extinction d'arc
Diode de roue libre
39
