7.2

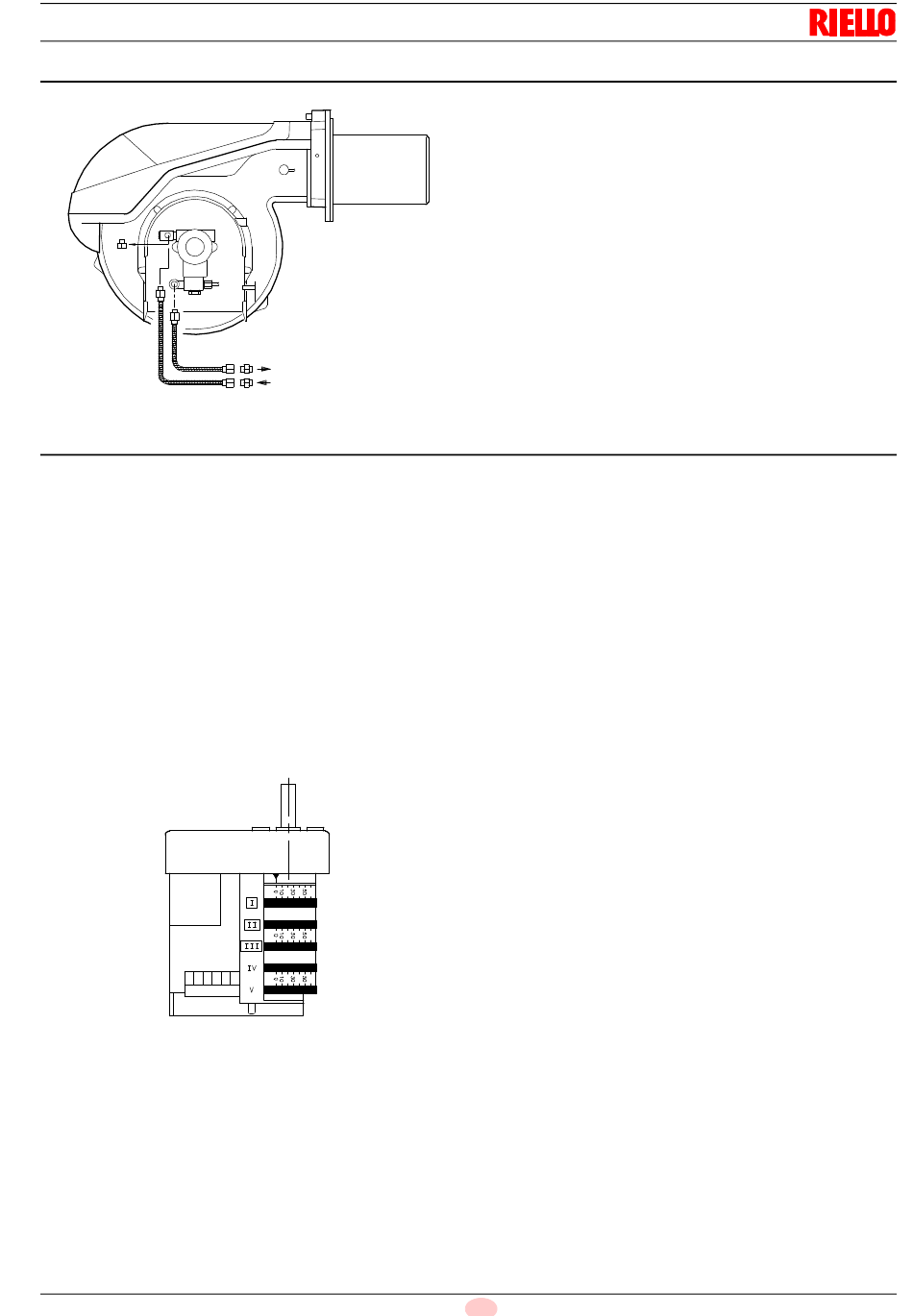

Raccordements hydrauliques (Fig. 22)

7.3

Servomoteur (Fig. 23)

Le servomoteur règle en même temps le volet d'air par la came
à profil variable et le régulateur de pression. L'angle de rotation
du servomoteur est de 130° in 42 s.
Ne pas modifier le réglage fait en usine des 5 cames équipant
l'appareil. Contrôler simplement que ces cames soient réglées
comme suit:
Came I : 130°
Limite la rotation vers le maximum.
Came II : 0°
Limite la rotation vers le minimum.
Brûleur éteint, volet de l'air doit être fermé: 0°.
Came III : 20°
Règle la position d'allumage et de puissance MIN.
Cames IV - V : non utilisées.
Installation hydraulique
Les pompes ont un by-pass qui met en communication le retour
avec l'aspiration. Elles sont installées sur le brûleur avec le by-
pass fermé par la vis 6)(Fig. 24)
Il faut donc raccorder les flexibles à la pompe.
Si on fait fonctionner la pompe avec le retour fermé et la vis de
by-pass insérée, la pompe tombe en panne immédiatement.
D1224
Retirer les bouchons des raccords d'aspiration et de retour de la

pompe.

A leur place, visser les flexibles avec les joints.
Lors du montage, ne pas tordre les flexibles.
Disposer les flexibles de manière à éviter de les écraser avec le
pied ou qu'ils soient en contact avec les parties chaudes de la
chaudière.
Enfin, raccorder l'autre extrémité des flexibles aux conduits d'as-
Fig. 22
piration et de retour à l'aide des nipples de série.
7.3.1
Le pressostat 5)(Fig. 1, page 7) est réglé en usine sur 3 bar. Si la
pression du fioul atteint cette valeur dans le conduit de retour, le
pressostat arrête le brûleur.
Le brûleur redémarre automatiquement, si la pression retourne
en dessous des 3 bar après l'arrêt.
Si le brûleur est alimenté par un circuit en anneau avec pression
Px, le pressostat doit être réglé sur Px + 3 bar.
Fig. 23
D887
19 F
Pressostat huile
