RWF

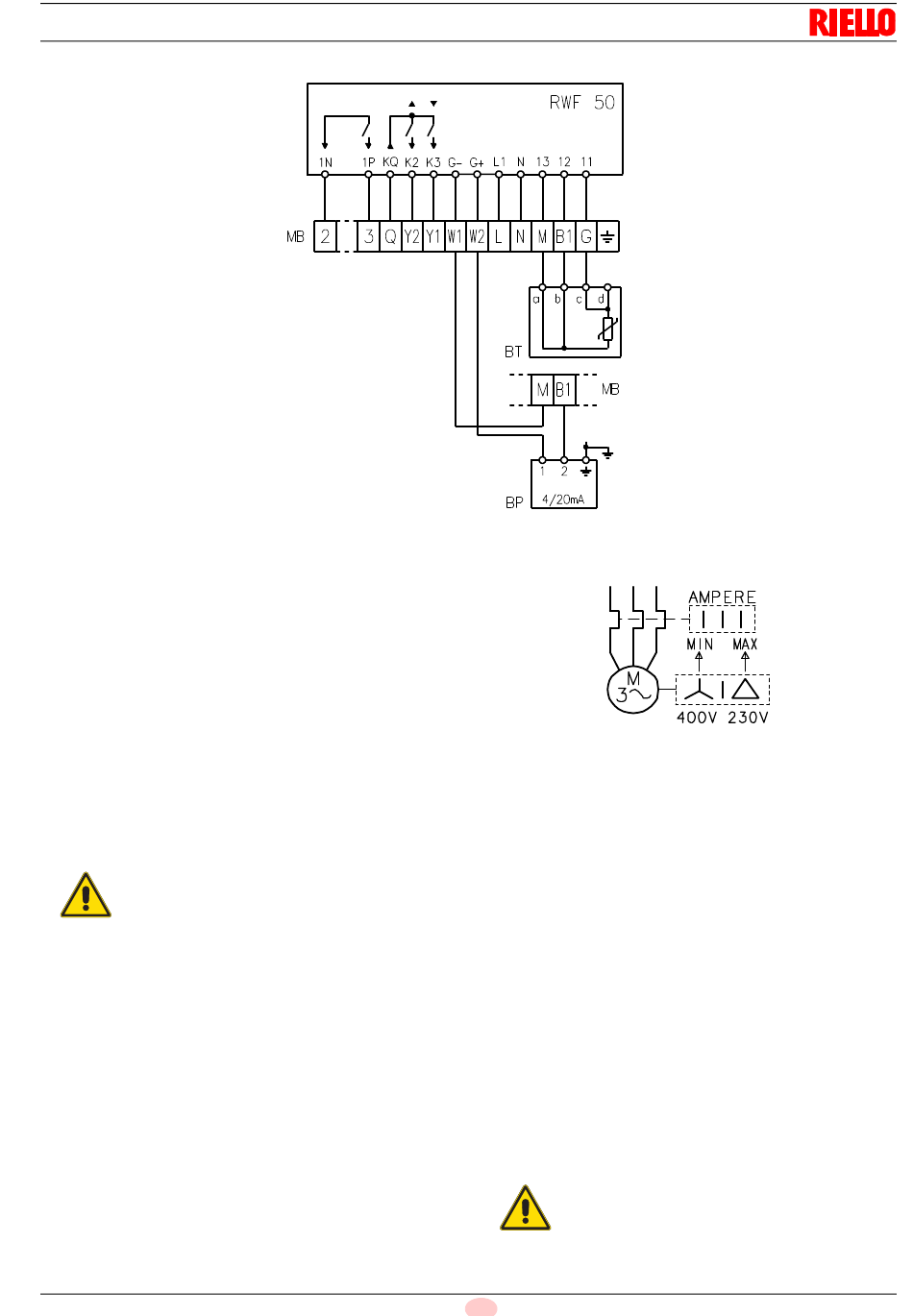

Legenda schemi (Fig. 18) - (Fig. 19)
BT - Sonda di temperatura
BP - Sonda di pressione
IN - Interruttore elettrico per arresto manuale bruciatore
MB - Morsettiera bruciatore
RS - Pulsante di sblocco a distanza (se presente)
S - Segnalazione di blocco a distanza
TL - Telecomando di limite: ferma il bruciatore quando la tem-
peratura o la pressione in caldaia raggiunge il valore pre-
stabilito.
TR - Telecomando di regolazione: comanda 1°e 2° stadio di
funzionamento.
Il telecomando TR non è necessario quando è collegato il
regolatore RWF per funzionamento modulante; la sua
funzione viene svolta dal regolatore stesso.
TS - Telecomando di sicurezza: interviene in caso di TL gua-
sto.
Il bruciatore lascia la fabbrica predisposto per fun-
zionamento bistadio e quindi deve essere collega-
to il telecomando TR per il comando della valvola
V2 del gasolio.
ATTENZIONE
Se si desidera, invece, che il bruciatore abbia un funzionamento
monostadio, inserire, in sostituzione del telecomando TR, un
ponte tra i morsetti 5 e 6 della morsettiera.
Impianto elettrico
Taratura relè termico 17)(Fig. 1 pag. 7)
Serve ad evitare la bruciatura del motore per un forte aumento
dell'assorbimento dovuto alla mancanza di una fase.
 Se il motore è alimentato a stella, 400 V, il cursore va posi-
zionato sul "MIN".
 Se è alimentato a triangolo, 230 V, il cursore va posizionato
sul "MAX".
Se la scala del relè termico non comprende l'assorbimento di tar-
ga del motore a 400 V, la protezione è assicurata lo stesso.
NOTA:
I bruciatori RL 70/M - RL 100/M - RL 130/M lasciano la fabbri-
ca previsti per alimentazione elettrica 400 V. Se l'alimenta-
zione è 230 V, cambiare il collegamento del motore (da stella
a triangolo) e la taratura del relè termico.
I bruciatori RL 70/M - RL 100/M - RL 130/M sono stati omolo-
gati per funzionamento intermittente. Ciò significa che devo-
no fermarsi "per Norma" almeno 1 volta ogni 24 ore per
permettere all'apparecchiatura elettrica di effettuare un con-
trollo della propria efficienza all'avviamento. Normalmente
l'arresto del bruciatore viene assicurato dal telecomando
della caldaia. Se così non fosse è necessario applicare in se-
rie a IN un interruttore orario che provveda all'arresto del
bruciatore almeno 1 volta ogni 24 ore.
ATTENZIONE
17 I
20123877
D867
Non invertire il neutro con la fase nella linea di ali-
mentazione elettrica.
Fig. 19
Fig. 20
