6.1
Impianto Elettrico (Eseguito In Fabbrica)
RL 70/M
RL 100/M - RL 130/M
Bruciatori RL 70/M - RL 100/M - RL 130/M
I modelli RL 70-100-130/M lasciano la fabbrica previsti per
alimentazione elettrica 400 V.
Se l'alimentazione è 230 V, cambiare il collegamento del
motore (da stella a triangolo) e la taratura del relè termico.
Impianto elettrico

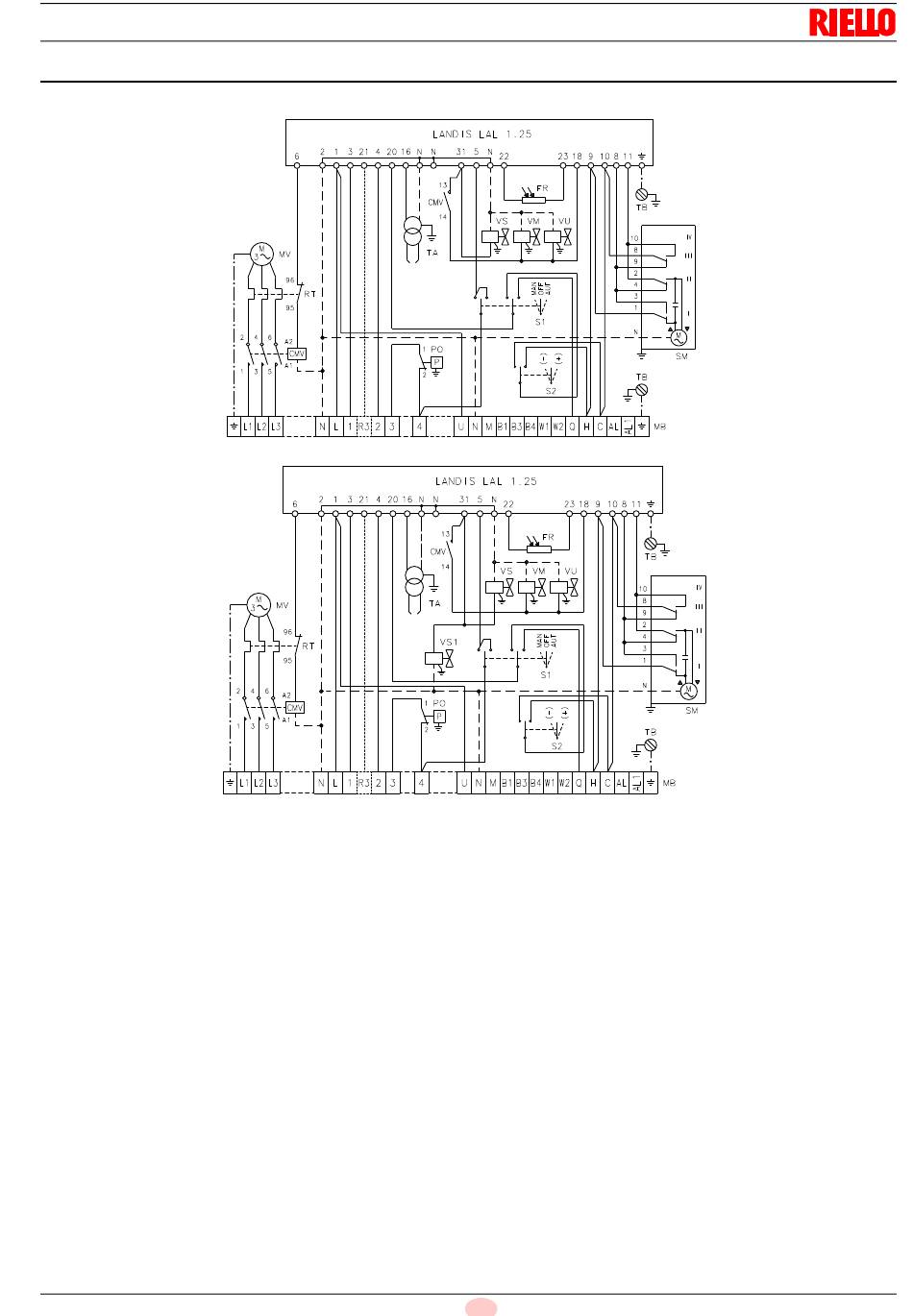

Legenda schema (Fig. 14) - (Fig. 15)
CMV
LAL 1.25
FR
MB
MV
PO
RT
S1
S2
SM
TA
TB
VM
VS
VS1
VU
15
I
D1187
D1188
- Contattore motore
- Apparecchiatura elettrica
- Sensore fiamma
- Morsettiera bruciatore
- Motore ventilatore
- Pressostato olio
- Relè termico
- Interruttore per funzionamento :
MAN = manuale
AUT
= automatico
OFF
= spento
- Pulsante per :
–
= diminuzione potenza
+
= aumento potenza
- Servomotore
- Trasformatore d'accensione
- Terra bruciatore
- Valvola nella mandata pompa
- Valvola nella mandata pompa (sicurezza)
- Valvola di sicurezza nel ritorno
- Valvola nel ritorno ugello
Fig. 14
Fig. 15
