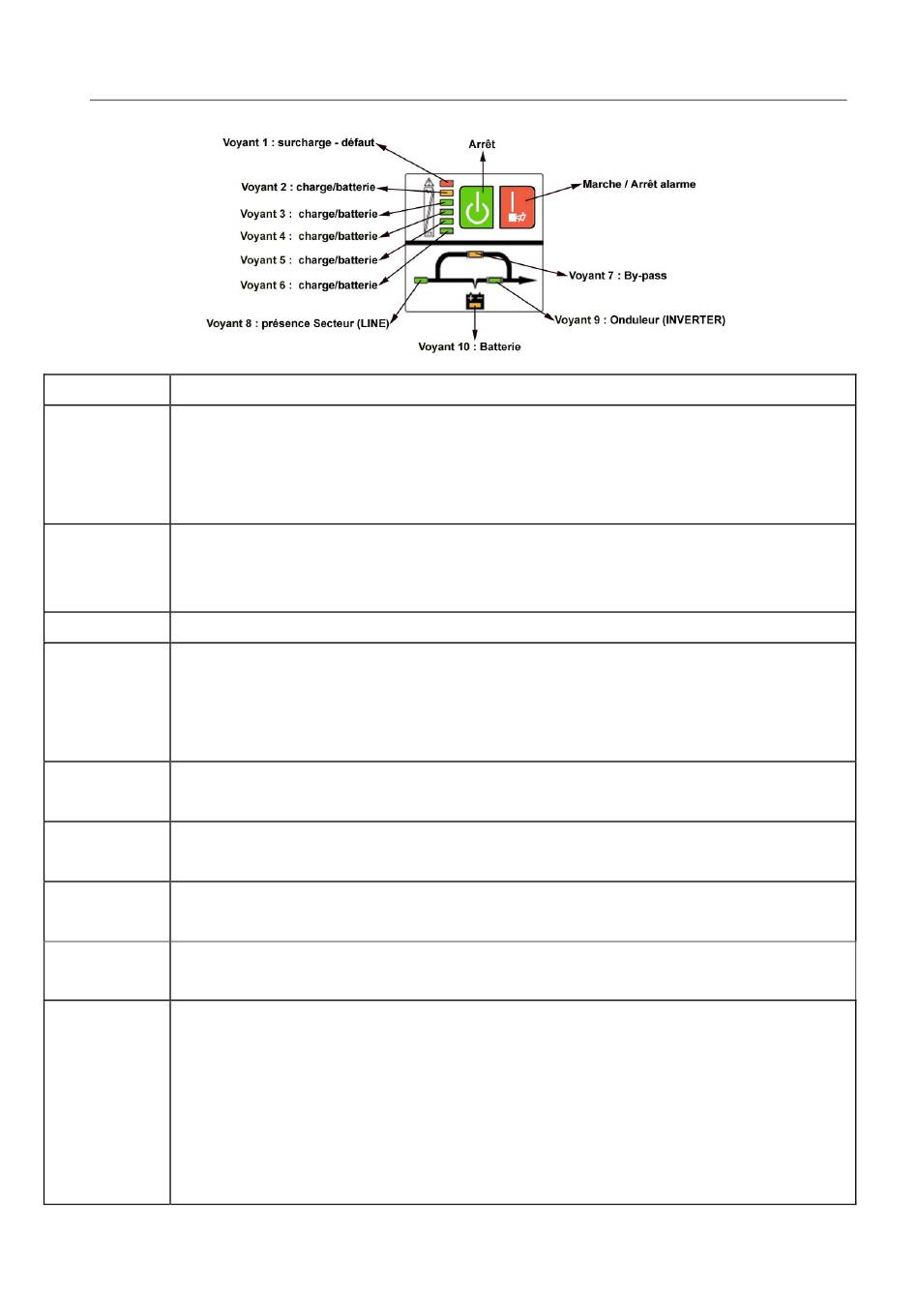

4 Description du système
Poussoir
Mise en route de l'onduleur : appuyer sur le poussoir ON « I ».
En fonctionnement normal : déclencher un test des batteries.
ON
Désactiver l'alarme sonore (en mode batterie) : lorsque l'alarme sonore retentit, une pression sur le
(MARCHE)
poussoir ON ''I'' provoque son arrêt.
Lorsque l'alimentation électrique est normale : l'onduleur passe en mode « BY-PASS » et alimente les
OFF
prises de sortie.
(ARRÊT)
Lorsque l'onduleur fonctionne en mode batterie : arrêt complet du système.
Voyants
Le voyant vert s'éclaire lorsque la tension du secteur est appliquée à l'entrée de l'onduleur.
VOYANT Le voyant clignote lorsque phase et neutre sont inversés en entrée.
Si ce voyant s'éclaire en même temps que le voyant batterie : la tension d'alimentation en entrée est hors
SECTEUR
tolérance.
VOYANT Le voyant orange « batterie » s'éclaire lorsque la tension d'alimentation est absente et que l'onduleur est
alimenté par les batteries.
BATTERIE
VOYANT Le voyant orange BY-PASS s'éclaire lorsque les prises de sortie de l'onduleur sont alimentées par le
réseau électrique via le by-pass.
BY-PASS
VOYANT Le voyant vert ONDULEUR s'éclaire lorsque les prises de sortie de l'onduleur sont alimentées
directement par l'onduleur.
ONDULEUR
VOYANT Le voyant rouge ''DEFAUT'' s'éclaire et une alarme sonore retentit chaque seconde lorsque l'onduleur
est défectueux. Appuyer sur le bouton « OFF » pour éteindre la tonalité de l'alarme.
DEFAUT
En mode de fonctionnement normal (secteur présent), ces voyants indiquent le taux de puissance
VOYANTS débitée par l'onduleur :
VOYANT 2 = (orange) 96-105 % VOYANT 3 = 76-95 % VOYANT 4 = 56-75 % VOYANT 5 = 36-55 %
CHARGE
VOYANT 6 = 1-35 %
-
En mode batterie, les voyants signalent le taux de capacité batterie :
ETAT
VOYANT 2 = 1-35 % VOYANT 3 = 36-55 % VOYANT 4 = 56-75 % VOYANT 5 = 76-95 %
BATTERIE
VOYANT 6 = 96-100 %
