3. Description du panneau de commande et de
l'afficheur

Introduction

Cette description du panneau de commande et de l'afficheur est située sur la porte avant de
l'onduleur. Elle présente les contrôles de l'utilisateur, le monitorage de tous les paramètres de
mesure, l'état de l'onduleur et de la batterie, et les alarmes. La description du panneau de
commande et de l'afficheur est divisée en quatre zones fonctionnelles : (1) Afficheur LCD, (2)
Voyants lumineux, (3) Touches de commande, (4) Alarme sonore, comme illustré dans la figure 4-
1.
Tableau 4-1 : voyants lumineux
Voyant
ENTRÉE
BYPASS
CONVERTISSEUR
DC-AC
BATTERIE
ALARME
46
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 04 17 AA 59 202 10

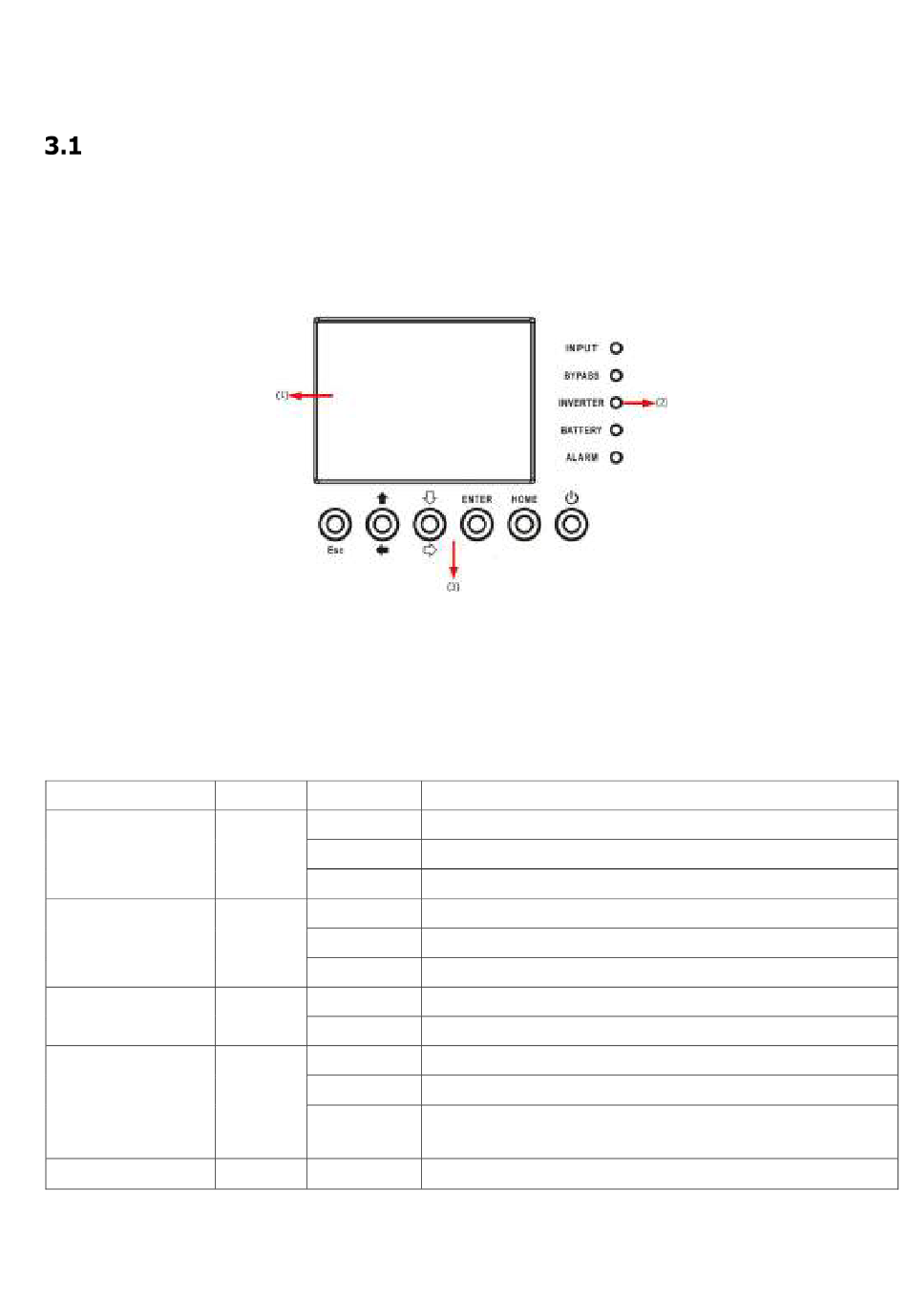

Figure 4-1 : panneau de commande
(1) Afficheur LCD : affichage graphique et tous les paramètres de mesure.
(2) Voyants lumineux. Reportez-vous au tableau 4-1.
(3) Touches de commande. Reportez-vous au tableau 4-2.
(4) Alarme sonore. Reportez-vous au tableau 4-3.
Couleur État
Marche
Vert Clignotant
Arrêt
Marche
Jaune Clignotant
Arrêt
Marche
Vert
Arrêt
Marche
Clignotant
Rouge
Arrêt
Rouge Marche
La source d'entrée est normale.
La source d'entrée est anormale.
Aucune source d'entrée.
Charge sur circuit de bypass.
La source d'entrée est anormale.
Circuit de bypass hors service.
Charge sur les convertisseurs DC-AC.
Convertisseurs DC-AC hors service.
Charge sur batterie.
Batterie faible.
Le convertisseur de batterie est normal et la
batterie est en charge.
Panne de l'onduleur.
Définition
