2.2.5 Mode ÉCO
Le mode ÉCO est activé par l'intermédiaire du menu des réglages de l'afficheur LCD. En mode
ÉCO, la charge est alimentée par la source de bypass lorsque la tension et la fréquence de la
source de bypass sont dans les limites acceptables. Si la source de bypass est hors limite,
l'onduleur transférera la source d'alimentation de la charge depuis la source de bypass au
convertisseur DC-AC. Afin de réduire le temps de transfert, le redresseur et le convertisseur DC-
AC fonctionnent lorsque l'onduleur est en mode ÉCO.
Bypass
Secteur
Disjoncteur
d'entrée Q1
32
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 04 17 AA 59 202 10
Disjoncteur de maintenance Q2
STS (système de transfert statique)
Redresseur
Disjoncteur de batterie

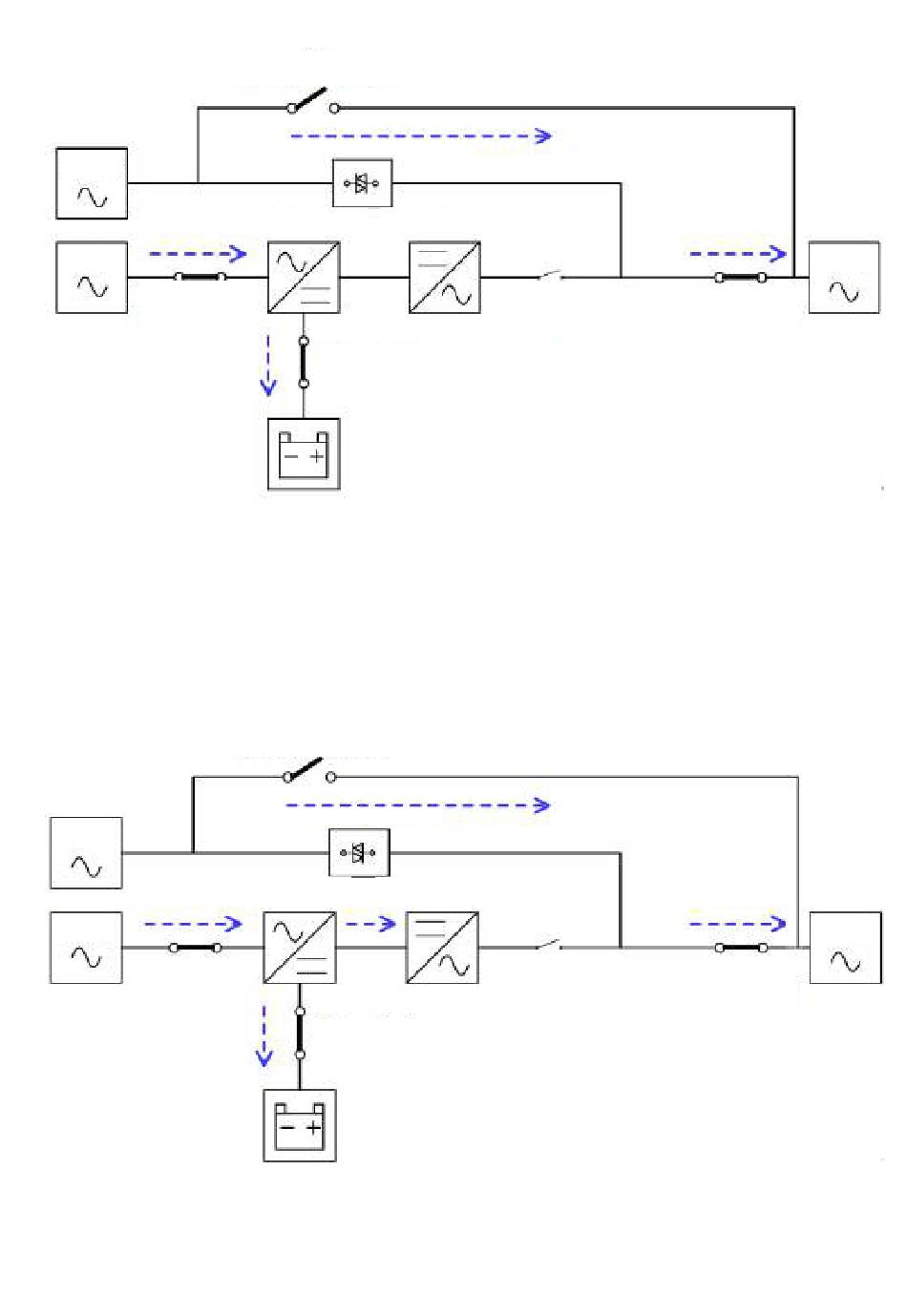

Figure 3-6 : Schéma en mode bypass
Disjoncteur de maintenance Q2
STS (système de transfert statique)
Redresseur
Disjoncteur de batterie
Figure 3-7 : Schéma en mode ÉCO
Onduleur
Relais de
convertisseur CC-CA
Onduleur
Relais de
convertisseur DC-AC
Charge
Disjoncteur
de sortie Q3
Charge
Disjoncteur
de sortie Q3
