2.2.6 Mode arrêt
Si l'onduleur est à l'arrêt et le réseau électrique est absent, l'onduleur passera en mode arrêt.
Ou, si les batteries de l'onduleur sont déchargées jusqu'au niveau de coupure, l'onduleur passera
alors aussi en mode arrêt.
Lorsque l'onduleur passe dans ce mode, l'alimentation de contrôle est sur le point de s'arrêter. Le
redresseur, le chargeur et le convertisseur DC-AC sont tous à l'arrêt.
Disjoncteur de maintenance Q2
STS (système de
transfert statique)
Bypass
Redresseur
Onduleur
Secteur
Charge
Relais de
Disjoncteur
Disjoncteur
convertisseur DC-AC
de sortie Q3
d'entrée Q1
Disjoncteur de batterie

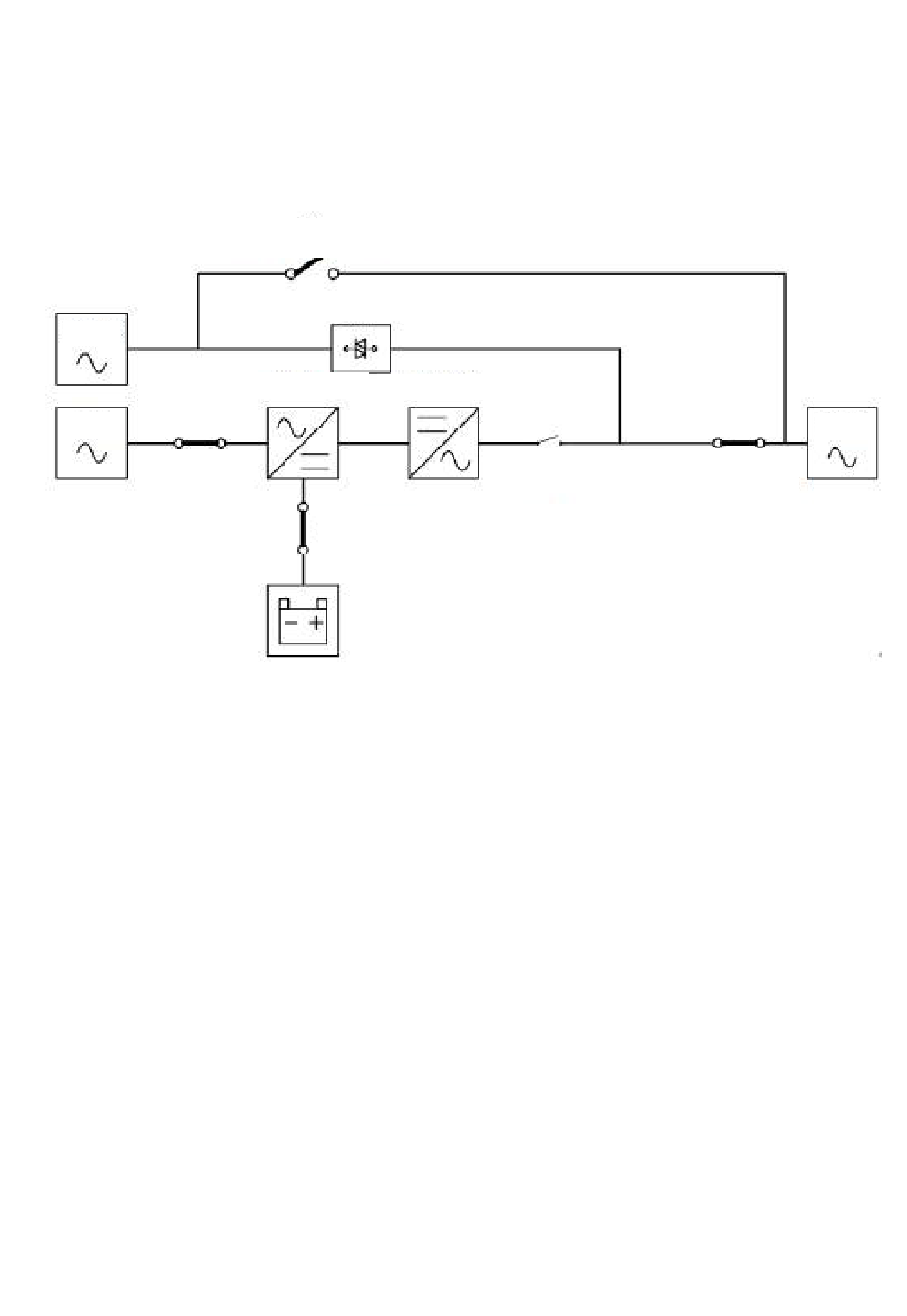

Figure 3-8 : Schéma en mode arrêt
2.2.7 Mode bypass de maintenance
Un commutateur de bypass manuel est prévu pour garantir la continuité de l'alimentation vers la
charge critique lorsque l'onduleur devient indisponible, par ex. pendant un processus de
maintenance. Avant de passer en mode bypass de maintenance, vérifiez que la source
d'alimentation de bypass est normale.
33
