1.9.1 Module de puissance

Chaque module de puissance est livré dans son propre emballage. Il doit être mis en place
pendant l'installation de l'onduleur.
La capacité de chaque module de puissance est de 30 kVA/30 kW ou de 20 kVA/20kW. Il
comprend un redresseur de correction du facteur de puissance, un chargeur de batterie, un
convertisseur DC-AC et un circuit de contrôle.

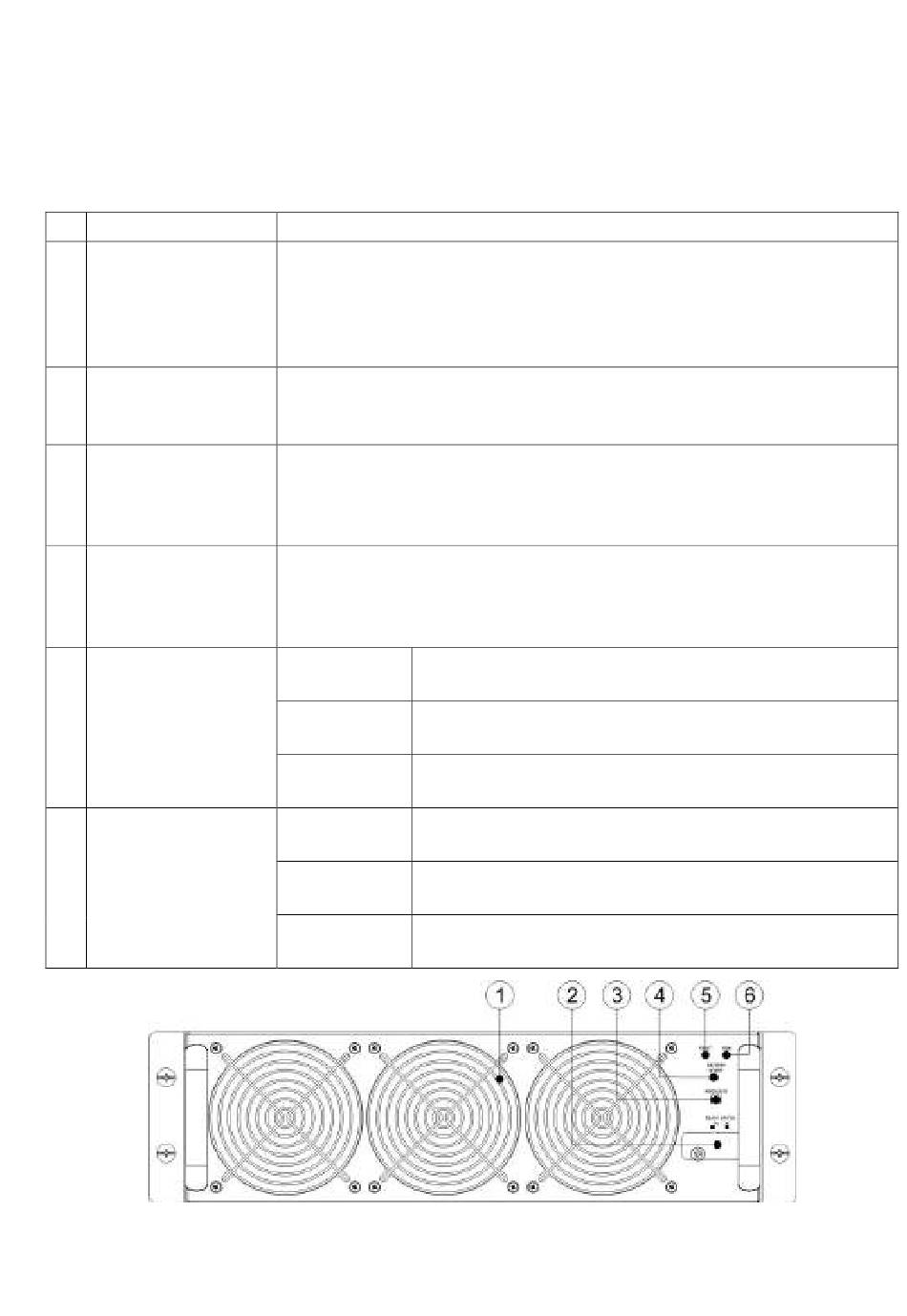

N° Élément
 Ventilateur
Commutateur

« Prêt »
 Microcommutateurs
Bouton de
démarrage de

l'alimentation par
batterie

Voyant de panne
Voyant « En

service »
20
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 04 17 AA 59 202 10
Le module de puissance met en œuvre un refroidissement par
convection forcée au moyen de ces ventilateurs. L'air de
refroidissement entre dans le module à travers des grilles de
ventilation et l'air chaud sort à travers les grilles situées à l'arrière
du module. Veuillez ne pas obstruer la zone de ventilation.
Déverrouillez-le avant de retirer le module de puissance.
Verrouillez-le lorsque le module de puissance est bien installé. Le
module de puissance est alors prêt à l'emploi.
Trois microcommutateurs permettent de régler l'adresse du module
de puissance. Dans la même armoire, chaque identifiant de module
de puissance DOIT être unique. La méthode de réglage est décrite
dans le tableau 2-1.
Lorsque l'entrée secteur est manquante, utilisez ce bouton pour
démarrer l'alimentation par batterie de l'onduleur.
Le module de puissance est en panne ou le
Marche
commutateur « Prêt » est déverrouillé.
Marche/Arrêt L'identifiant du module de puissance est en conflit.
0,5 s
Marche/Arrêt Le STS (système de transfert statique) n'est pas
0,15 s détecté.
Le module de puissance fonctionne normalement
Marche
comme un module esclave.
Marche/Arrêt Le module de puissance fonctionne normalement
0,5 s comme un module maître.
Marche/Arrêt Le bus de communication CAN ne fonctionne pas.
0,15 s
Module de puissance 30K HV (Réf. 67802)
