Adresse du module
0
2
4
6
Tableau 2-1 : réglage des microcommutateurs et de l'adresse du module
Attribution d'un identifiant au module de puissance
L'identifiant du module de puissance est attribué en fonction de l'adresse du module et de la
position des microcommutateurs SW1 et SW2. L'identifiant du module est illustré dans le
tableau 2-2.
Ces deux blocs de microcommutateurs, SW1 et SW2, sont montés dans la carte parallèle située
à l'arrière de l'armoire de l'onduleur. Reportez-vous la figure 2-20.
Les microcommutateurs SW1 et SW2 ont été positionnés avant que l'onduleur quitte l'usine. Il
n'est pas nécessaire de les modifier pour une application impliquant un seul onduleur.
Mais, pour des applications à plusieurs onduleurs en parallèle, veuillez suivre les instructions du
chapitre 9 « Installation de l'onduleur dans un système de bâti en parallèle » pour régler les
microcommutateurs SW2.
21
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 04 17 AA 59 202 10
Module de puissance 20K HV (Réf. 67801)

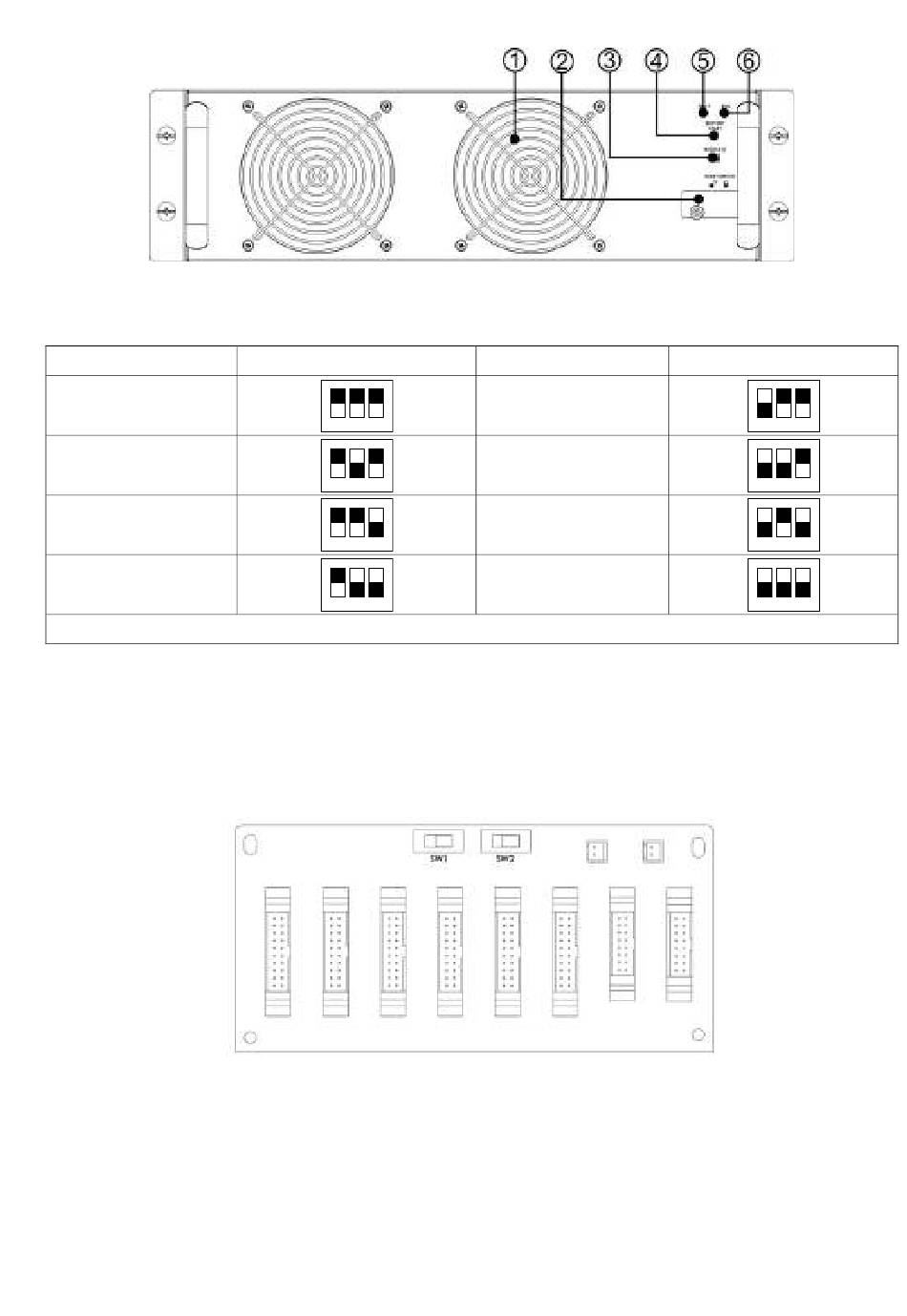

Figure 2-19 : module de puissance
MICROCOMMUTATEURS
1
2
3
1
2
3
1
2
3
1
2
3
Figure 2-20 : carte parallèle
Adresse du module
1
3
5
7
MICROCOMMUTATEURS
1
2
3
1
2
3
1
2
3
1
2
3
