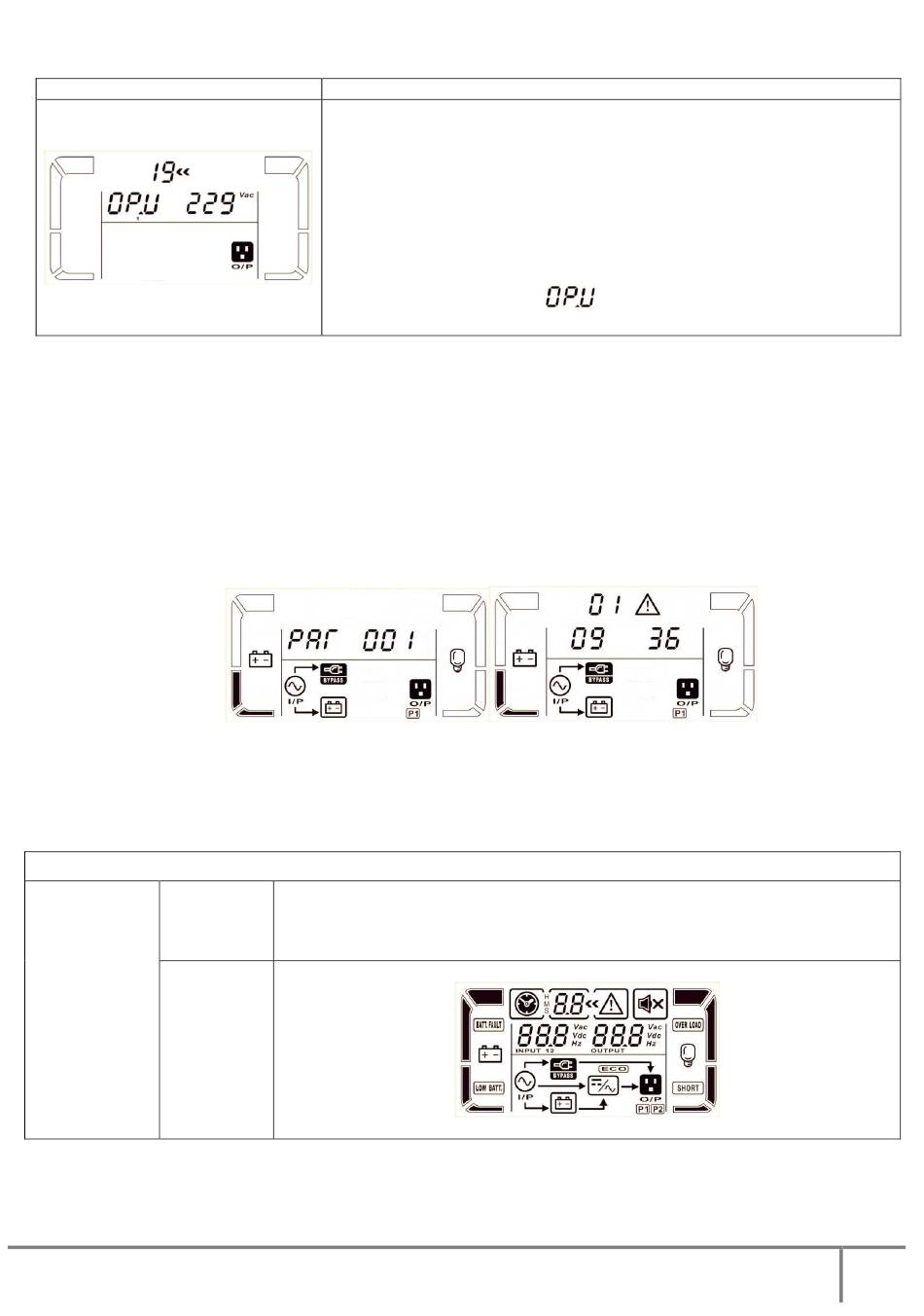

20: Calibrage de la tension de sortie phase C
Interface
3-8. Description du mode et de l'état d'utilisation
Suivant le tableau ci-dessous reprenant l'affichage sur écran LCD des modes et états d'utilisation.
(1) Si l'onduleur est en mode normal, 4 écrans s'affichent les uns après les autres représentants à tour de rôle les
3 tensions d'entrée phase par phase (L1, L2, L3) et la fréquence.
(2) Si l'onduleur est en mode parallèle, un écran supplémentaire s'affiche. Sur cet écran parallèle s'affiche "PAR"
et des codes automatiquement générés par le système de mise en parallèle pour identifier les différents
onduleurs. Par défaut le code "001" désigne l'onduleur maître et les onduleurs esclaves sont désignés par les
codes "002" ou "003". Ce code peut être changé de façon dynamique pendant l'utilisation.
(3) Si l'onduleur rencontre un problème, un écran supplémentaire d'avertissement s'affiche. Sur cet écran
d'avertissement peuvent être affichés jusqu'à 3 codes, chaque code indiquant une erreur. Vous pouvez
trouver la définition de ces codes dans le tableau des codes de défaut.
Mode et état d'utilisation
Description
Mise sous
tension de
l'onduleur
Ecran LCD
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 06 14 AA 59 203 46
Configuration
Paramètre 2: Affichage d'OP.V comme tension de sortie*
Paramètre 3: Affichage de la valeur de la tension de sortie C pouvant être
calibrée à l'aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l'aide d'un multimètre en sortie.
La calibration sera validée et effective après avoir appuyé sur le bouton
Enter. La plage de calibration est limitée à +/-9V.
Cette fonction est habituellement utilisée pour les mises en parallèle.
*Le numéro 1 s'affiche sous
Ecran parallèle
Lorsque l'onduleur est mis sous tension, il indique ce mode pendant quelques
secondes tout en initialisant le CPU et le système.
pour représenter la tension de sortie C.
Ecran d'avertissement
42
