INFOSEC UPS SYSTEM E4 LCD Evolution 10K TM Manuel Utilisateur page 42

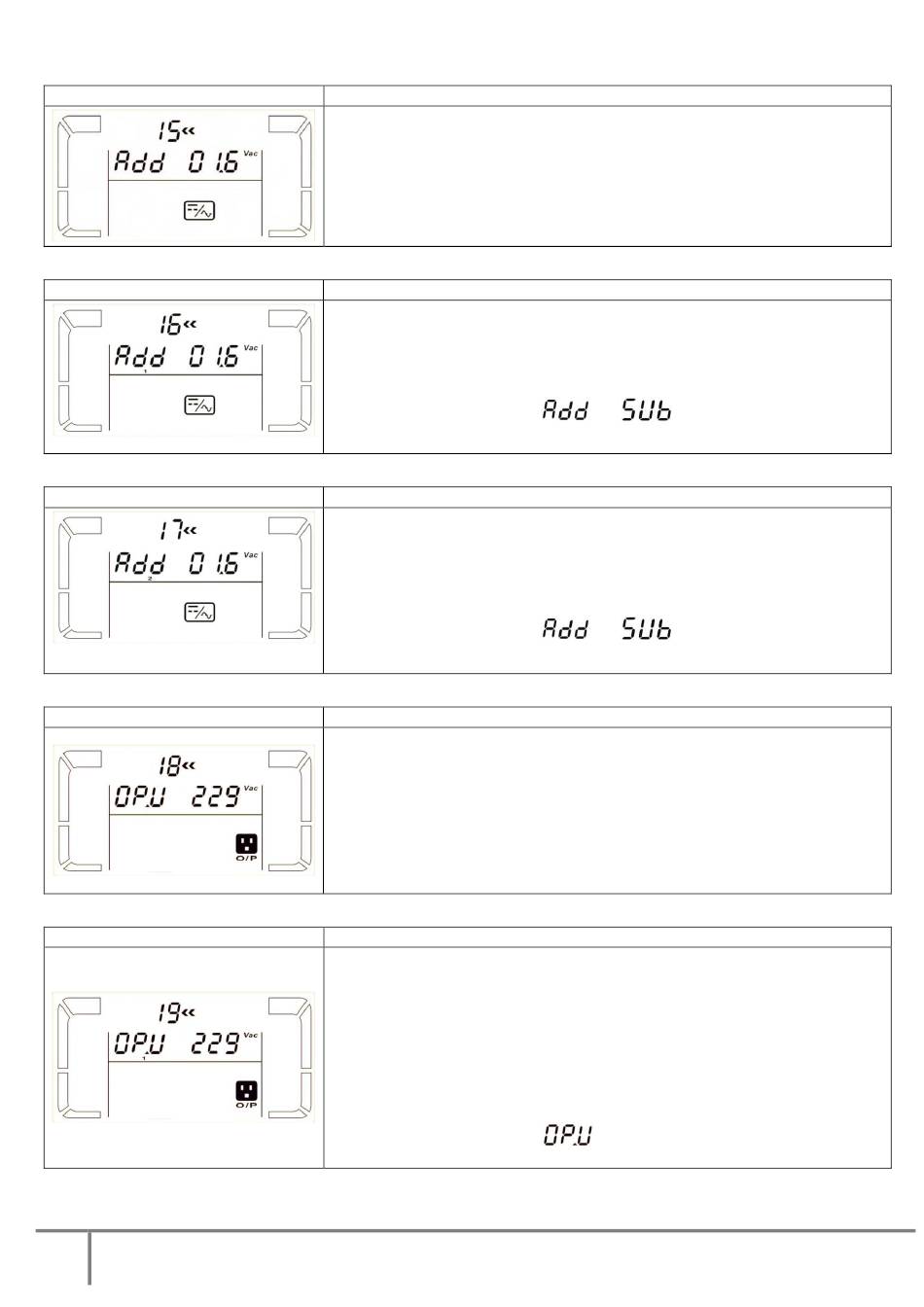

15: Réglage de la tension de l'onduleur phase A

Interface
16: Réglage de la tension de l'onduleur phase B

Interface
17: Réglage de la tension de l'onduleur phase C

Interface
18: Calibrage de la tension de sortie phase A

Interface
19: Calibrage de la tension de sortie phase B

Interface
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
41
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 06 14 AA 59 203 46
Configuration
Paramètre 2:
Sélectionner Add ou Sub pour régler la tension de l'onduleur A
Paramètre 3:
La plage de réglage va de 0 à 9,9V et la valeur par défaut est de 0 V.
Configuration
Paramètre 2:
Sélectionner Add ou Sub pour régler la tension de l'onduleur B*
Paramètre 3:
La plage de réglage va de 0 à 9,9V et la valeur par défaut est de 0 V.
*Le numéro 1 s'affiche sous
de l'onduleur B.
Configuration
Paramètre 2:
Sélectionner Add ou Sub pour régler la tension de l'onduleur C*
Paramètre 3:
La plage de réglage va de 0 à 9,9V et la valeur par défaut est de 0 V.
*Le numéro 2 s'affiche sous
de l'onduleur C.
Configuration
Paramètre 2: Affichage d'OP.V comme tension de sortie*
Paramètre 3: Affichage de la valeur de la tension de sortie A pouvant être
calibrée à l'aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l'aide d'un multimètre en sortie.
La calibration sera validée et effective après avoir appuyé sur le bouton
Enter. La plage de calibration est limitée à +/-9V.
Cette fonction est habituellement utilisée pour les mises en parallèle.
Configuration
Paramètre 2: Affichage d'OP.V comme tension de sortie*
Paramètre 3: Affichage de la valeur de la tension de sortie A pouvant être
calibrée à l'aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l'aide d'un multimètre en sortie.
La calibration sera validée et effective après avoir appuyé sur le bouton
Enter. La plage de calibration est limitée à +/-9V.
Cette fonction est habituellement utilisée pour les mises en parallèle.
*Le numéro 1 s'affiche sous
or pour représenter la tension
or pour représenter la tension
pour représenter la tension de sortie B.
