INFOSEC UPS SYSTEM E4 LCD Evolution 10K TM Manuel Utilisateur page 13

mètres. Pour plus de précision se référer aux normes locales en vigueur (ex.:NFC15-100 pour la France)
5) Retirer le couvercle du bornier situé sur la face arrière de l'onduleur. Connecter ensuite les câbles comme illustré
sur les schémas de borniers suivants : (Le câble de terre doit être connecté en premier lors de la connexion des câbles.
Le câble de terre doit être déconnecté en dernier lors de la déconnexion des câbles !)

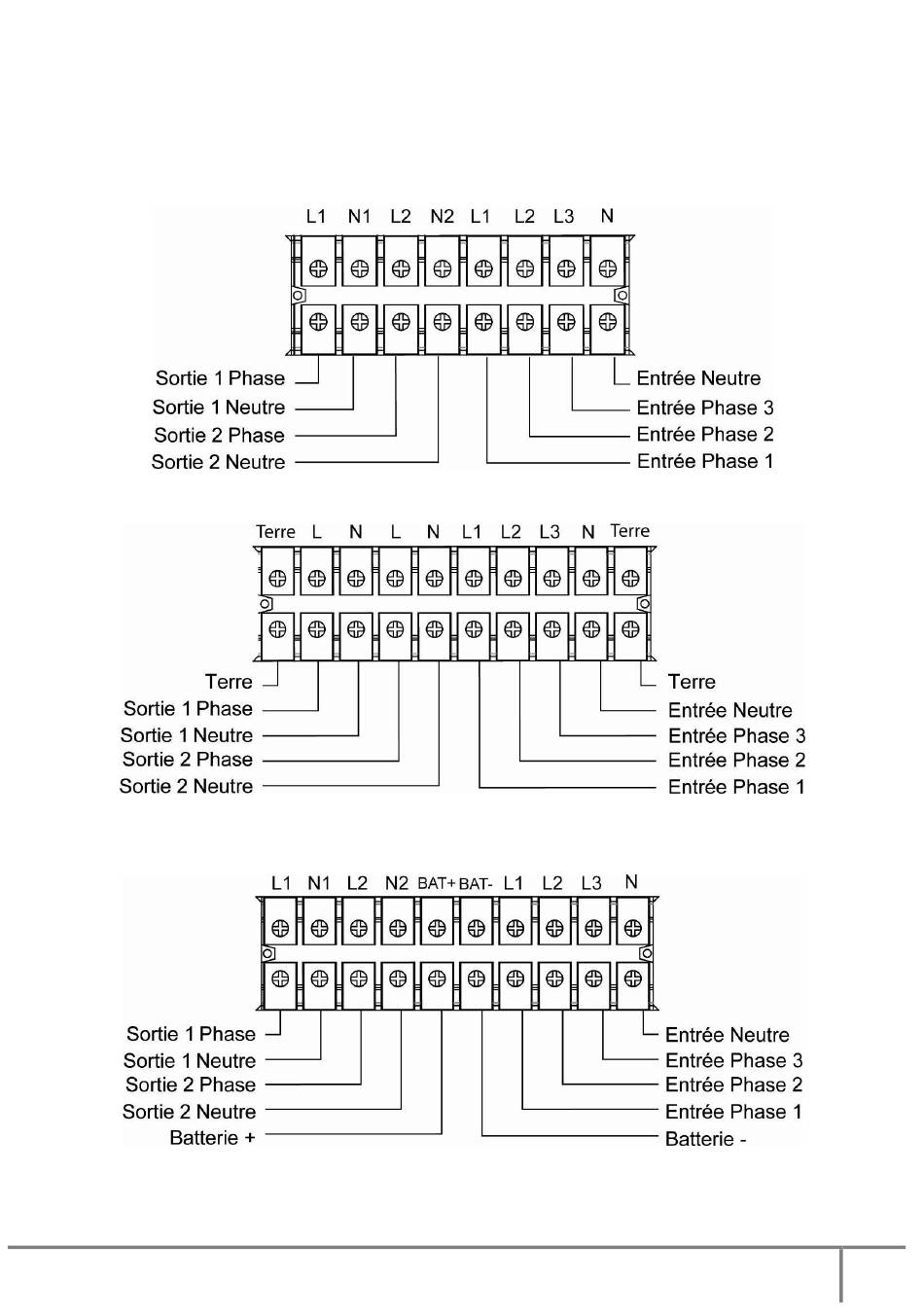

Schéma de raccordement du bornier des E4 LCD 10K TM/10K STM
Schéma de raccordement du bornier des E4 LCD 15K TM/20K TM
Schéma de raccordement du bornier des E4 LCD 15K STM/20K STM
