4. Description du panneau de commande et de
l'afficheur

4.1 Introduction

Cette description du panneau de commande et de l'afficheur est située sur la porte avant de
l'onduleur. Elle présente les contrôles de l'utilisateur, le monitorage de tous les paramètres de
mesure, l'état de l'onduleur et de la batterie, et les alarmes. La description du panneau de
commande et de l'afficheur est divisée en quatre zones fonctionnelles : (1) Afficheur LCD, (2)
Voyants lumineux, (3) Touches de commande, (4) Alarme sonore, comme illustré dans la figure 4-
1.
Tableau 4-1 : voyants lumineux
Voyant Couleur
ENTRÉE Vert
BYPASS Jaune
CONVERTISS
Vert
EUR DC-AC
BATTERIE Rouge
ALARME Rouge
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 02 21 AA 59 203 09

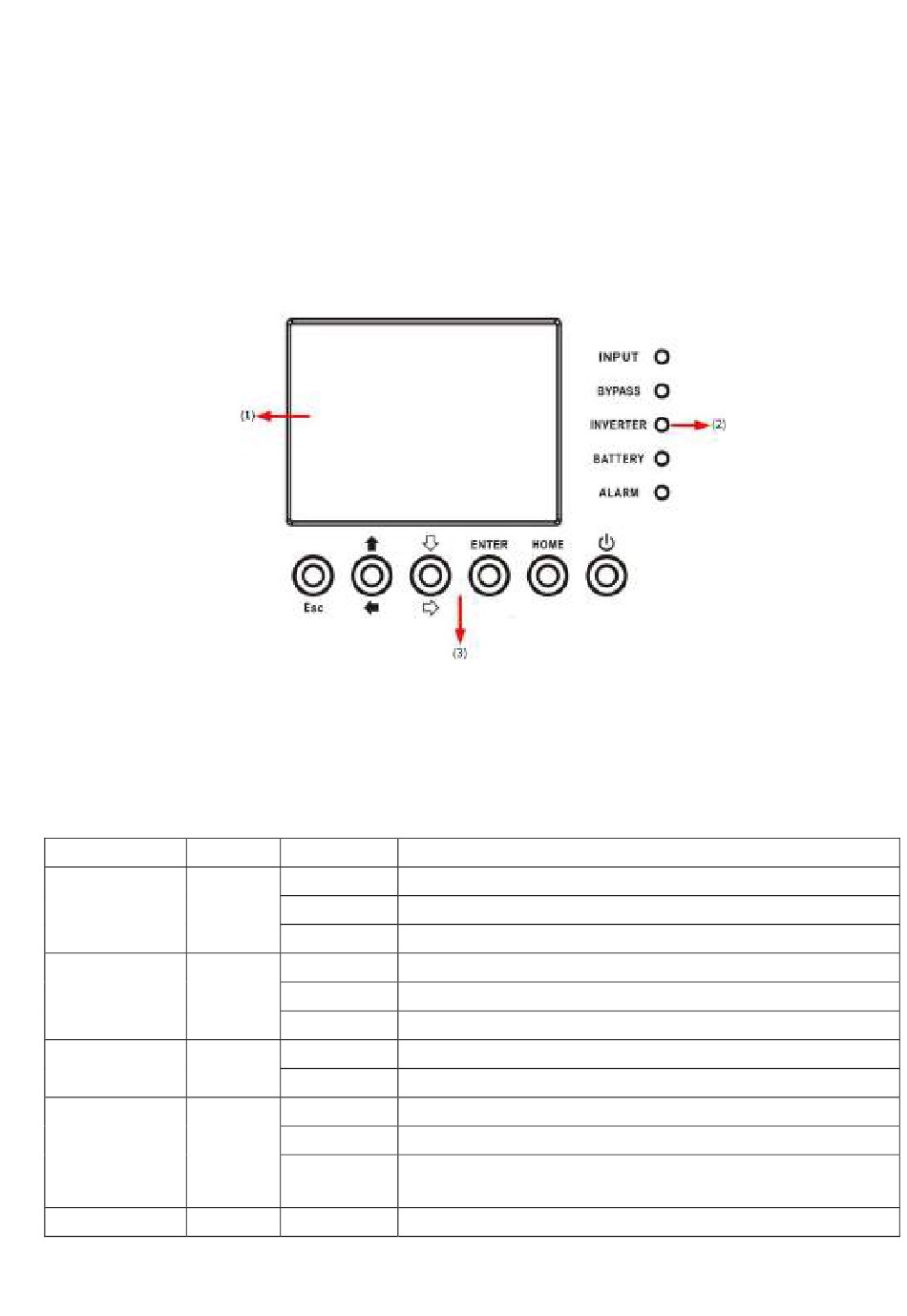

Figure 4-1 : panneau de commande
(1) Afficheur LCD : affichage graphique et tous les paramètres de mesure.
(2) Voyants lumineux. Reportez-vous au tableau 4-1.
(3) Touches de commande. Reportez-vous au tableau 4-2.
(4) Alarme sonore. Reportez-vous au tableau 4-3.
État
Marche La source d'entrée est normale.
Clignotant La source d'entrée est anormale.
Arrêt Aucune source d'entrée.
Marche Charge sur circuit de bypass.
Clignotant La source d'entrée est anormale.
Arrêt Circuit de bypass hors service.
Marche Charge sur les convertisseurs DC-AC .
Arrêt Convertisseurs DC-AC hors service.
Marche Charge sur batterie.
Clignotant Batterie faible.
Le convertisseur de batterie est normal et la batterie
Arrêt
est en charge.
Marche Panne de l'onduleur.
Définition
