2.6 Extérieur
La façade de l'onduleur dispose d'une interface de contrôle (panneau LCD) et d'un verrou de
porte.
Les panneaux latéraux sont verrouillables. Les roulettes situées au bas de l'armoire de l'onduleur
peuvent être utilisées pour des déplacements sur de courtes distances. Quatre pieds de mise à
niveau sont prévus pour fixer et immobiliser l'armoire de l'onduleur au sol. Reportez-vous la
figure 2-7.
Les coupes-circuits, le module STS (système de transfert statique), les logements pour module
de puissance et les logements pour module de batteries se trouvent à l'intérieur de l'armoire
(seule la série standard dispose de logements pour module de batteries). Tous les borniers de
câblage sont situés à l'arrière de l'armoire.

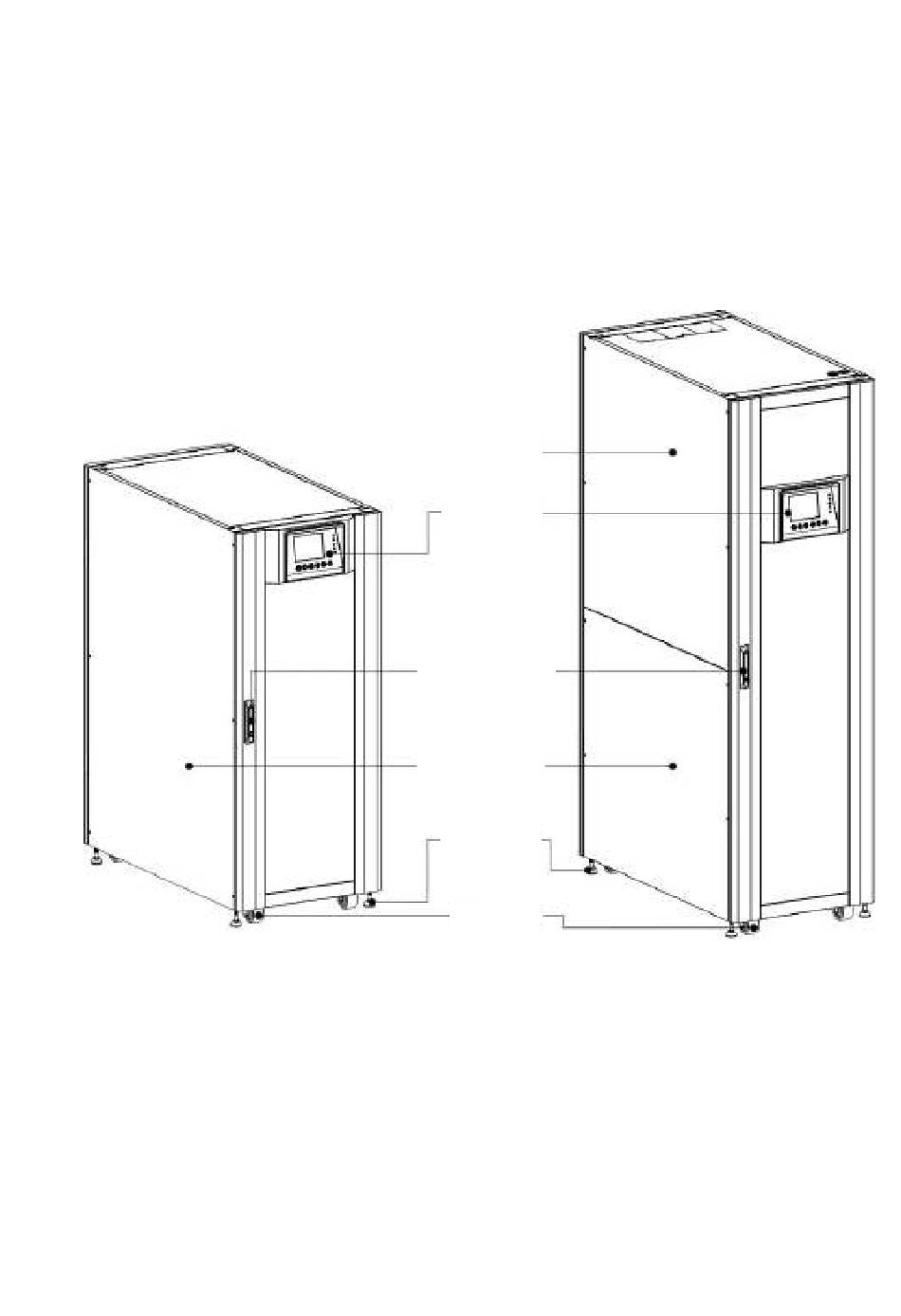

Armoire 30U
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 02 21 AA 59 203 09
Panneaux
latéraux
Panneau de
commande
Verrou de porte
Panneaux
latéraux
Pieds de
mise à
niveau
Roulettes
Figure 2-7 : extérieur
Armoire 42U
