2.9.2 Module de puissance
Chaque module de puissance est livré dans son propre emballage. Il doit être mis en place
pendant l'installation de l'onduleur.
La capacité de chaque module de puissance est de 30 kVA/30 kW. Il comprend un redresseur de
correction du facteur de puissance, un chargeur de batterie, un convertisseur DC-AC et un circuit
de contrôle.
N° Élément

Ventilateur
Commutateur

« Prêt »

Microcommutateurs
Bouton de démarrage

de l'alimentation par
batterie

Voyant de panne

Voyant « En service »
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 02 21 AA 59 203 09
Description
Le module de puissance met en œuvre un refroidissement par
convection forcée au moyen de ces ventilateurs. L'air de
refroidissement entre dans le module à travers des grilles de
ventilation et l'air chaud sort à travers les grilles situées à
l'arrière du module. Veuillez ne pas obstruer la zone de
ventilation.
Déverrouillez-le avant de retirer le module de puissance.
Verrouillez-le lorsque le module de puissance est bien installé.
Le module de puissance est alors prêt à l'emploi.
Trois microcommutateurs permettent de régler l'adresse du
module de puissance. Dans la même armoire, chaque identifiant
de module de puissance DOIT être unique. La méthode de
réglage est décrite dans le tableau 2-1.
Lorsque l'entrée secteur est manquante, utilisez ce bouton pour
démarrer l'alimentation par batterie de l'onduleur.
Marche
Marche/
Arrêt 0,5 s
Marche/
Arrêt 0,15 s
Marche
Marche/
Arrêt 0,5 s
Marche/
Arrêt 0,15 s

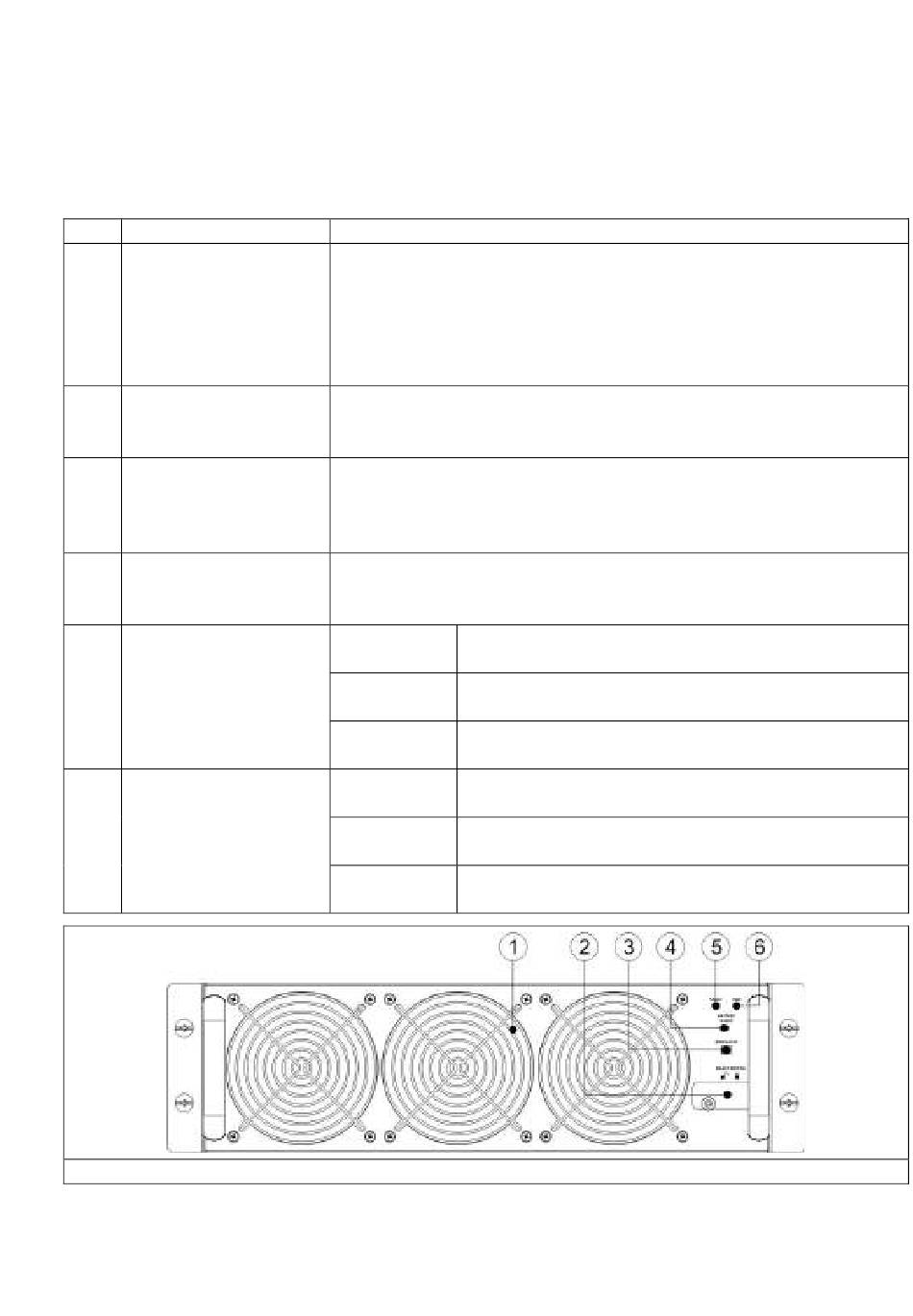

Figure 2-19 : module de puissance 30kVA HV (réf. 67802)
Le module de puissance est en panne ou le
commutateur « Prêt » est déverrouillé.
L'identifiant du module de puissance est en
conflit.
Le module STS (système de transfert statique)
n'est pas détecté.
Le module de puissance fonctionne normalement
comme un module esclave.
Le module de puissance fonctionne normalement
comme un module maître.
Le bus de communication CAN ne fonctionne pas.
