2.11.1 Schéma d'installation
2.11.2 Connexion de la source secteur
Pour une application à une entrée, connectez l'entrée 1 à la source d'alimentation secteur et,
avec 3 fils courts, connectez l'entrée 1 à l'entrée 2.
Pour une application à deux entrées, connectez l'entrée 1 à la source d'alimentation secteur et
l'entrée 2 à la source d'alimentation de bypass
Les trois phases (R, S et T) doivent être connectées dans le bon ordre. Un ordre erroné
déclenchera une alerte à la mise sous tension de l'onduleur.
Le neutre (N) doit être solidement connecté. Si le neutre (N) n'est pas bien connecté, un
message d'alerte sera émis.
Il n'est prévu aucun disjoncteur entre l'entrée 2 et le module STS. Le module STS est réactivé
lorsque l'entrée 2 est alimenté, via le disjoncteur Q1 en position « Arrêt ».
L'armoire 300K ne dispose ni d'un disjoncteur d'entrée ni d'un disjoncteur de sortie. Ces coupe-
circuits doivent être installés de manière externe.
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 02 21 AA 59 203 09
Onduleur

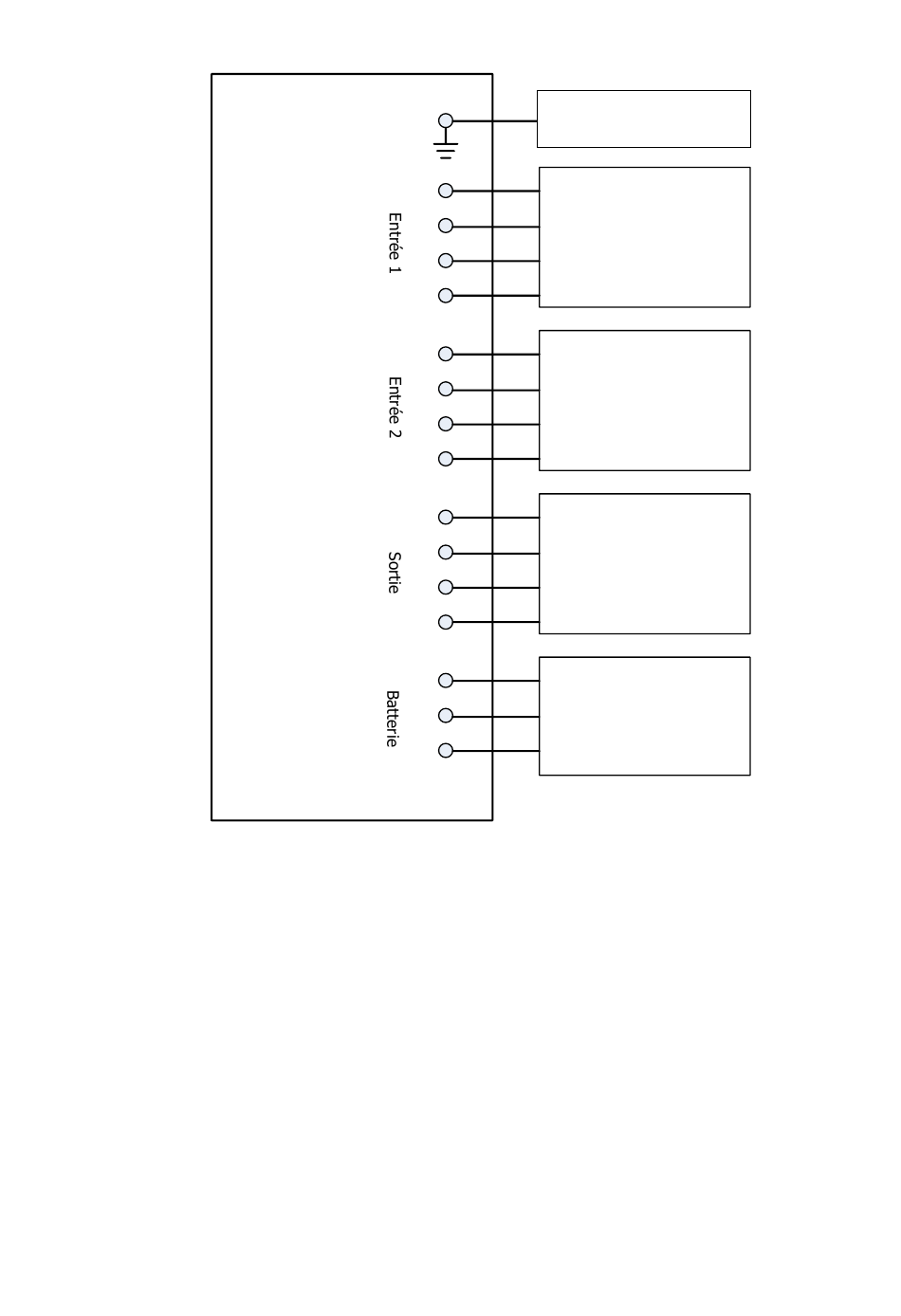

Figure 2-23 : câblage de l'armoire de l'onduleur
Vers mise à la terre de
G
To User Safety ground
protection des utilisateurs
R
S
To Main SUPPLY
Vers ALIMENTATION
(Power Cables)
T
secteur (câbles
N
R
S
To Bypass SUPPLY
Vers Alimentation de
(Power Cables)
T
dérivation (câbles
N
R
S
To Critical Load
Vers CHARGE critique
(Power Cables)
T
(câbles d'alimentation)
N
+
To External BATTERY
N
Vers BATTERIES externes
(Power Cables)
(câbles d'alimentation)
-
.
d'alimentation)
d'alimentation)
