2.5 Types d'armoire d'onduleur

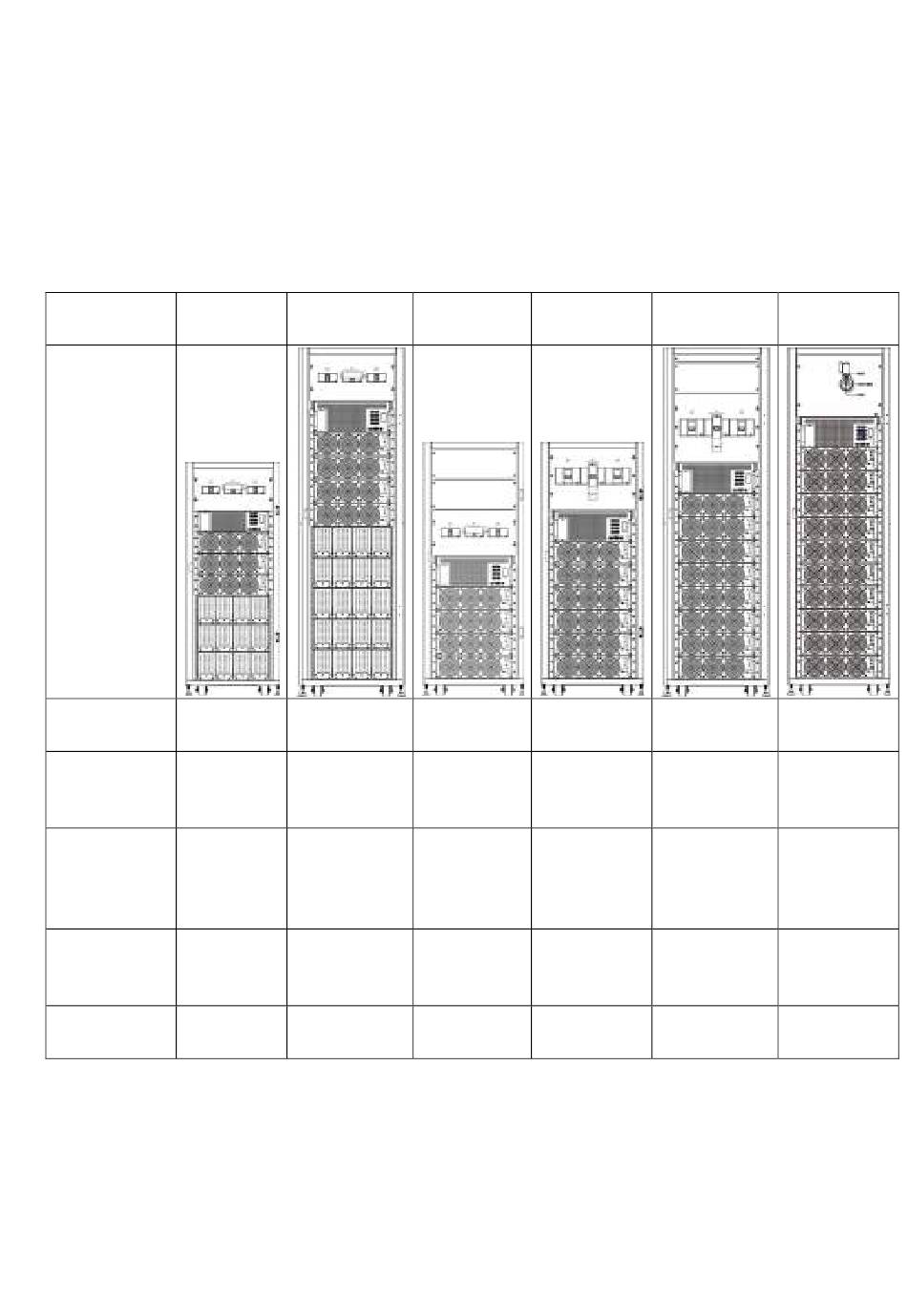

Deux types d'armoires d'onduleur sont disponibles (série standard et étendue) pour répondre à
différents besoins.
Les armoires standard disposent de modules de batteries internes et peuvent être utilisées
comme onduleur autonome ou connectées à des batteries externes.
Les armoires étendues ne disposent pas de compartiment de modules de batteries. Les batteries
externes doivent être connectées.
Veuillez tenir compte de l'encombrement des batteries externes et de la section des fils pour le
câblage lors de l'installation.
Mod5T
90/30
Hauteur de
30U
l'armoire
Bloc de
commutatio
n
STS
(système de
transfert
statique)
Module de
puissance
max.
Module de
batteries
* Puissance maximale 210 kVA/Configuration 7 + 1
