5. Interface et communication

Comme illustré dans la figure 5-1, le module du système de transfert statique (STS) comprend
des ports à contact sec (X1 à X8), un logement pour une carte de communication
supplémentaire, un logement pour carte SNMP et des ports de communication (RS232 et USB)
sur le panneau avant.
Logement pour carte de
communication
supplémentaire

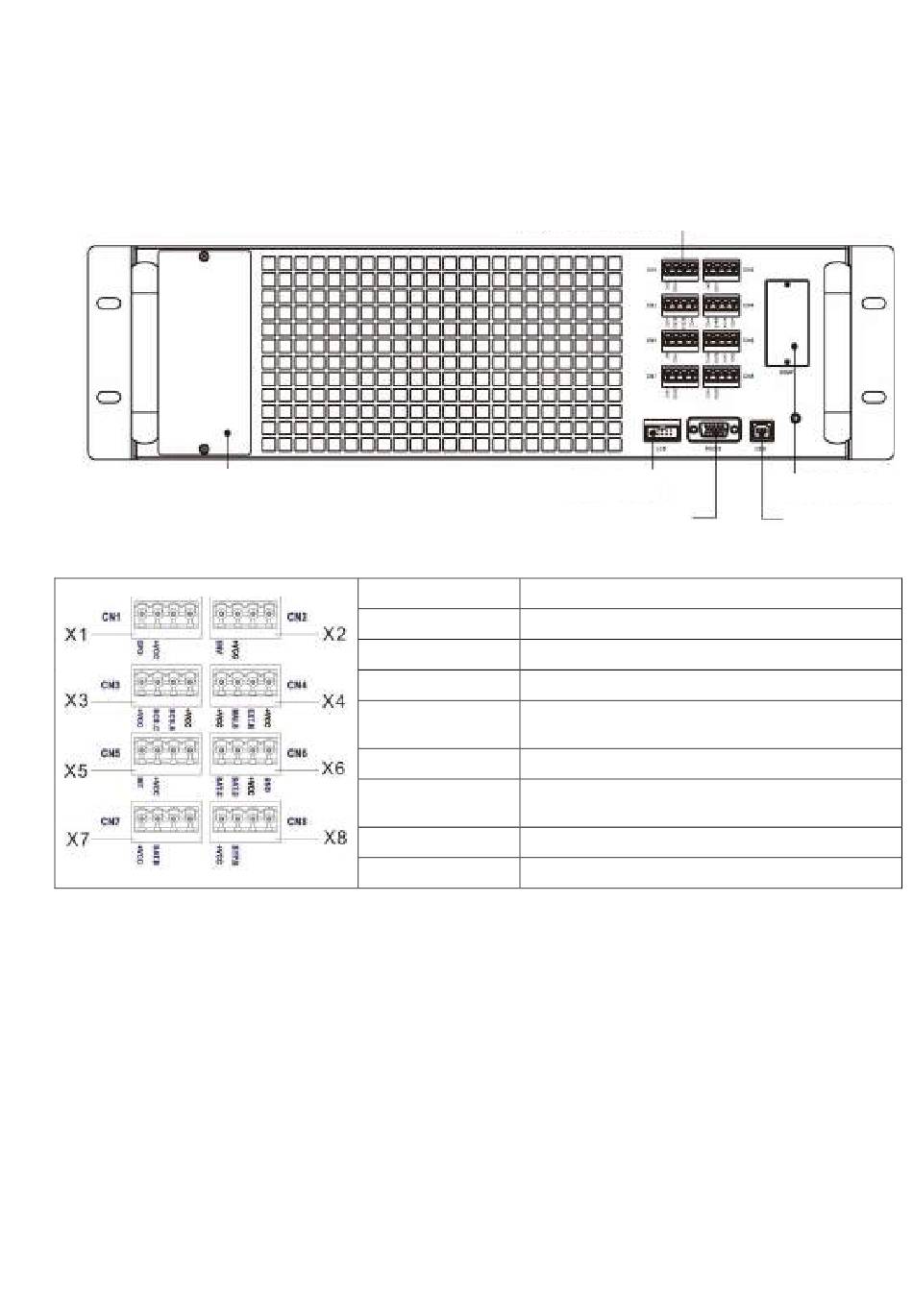

Figure 5-1 : ports à contact sec et ports de communication
5.1 Port à contact sec
5.1.1 Port X1 d'entrée d'arrêt d'urgence déporté
La fonction d'arrêt d'urgence de l'onduleur peut être commandée par un contact déporté
assigné. L'utilisateur est en mesure de définir le niveau logique (N.F. ou N.O.) de la fonction
d'arrêt d'urgence via le panneau LCD.
Le port X1 est le port d'entrée d'arrêt d'urgence déporté. Le port est illustré dans la figure 5-2 et
décrit dans le tableau 5-1.
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 02 21 AA 59 203 09
Ports à contact sec
N° contact sec
X1 Port d'entrée d'arrêt d'urgence déporté
X2 Inutilisé
X3 Inutilisé
Port d'état du commutateur de bypass pour
X4
entretien
X5 Inutilisé
Port de mesure de température de
X6
l'armoire de batteries
X7 Inutilisé
X8 Inutilisé
Port LCD
Port RS232
Fonction
Logement SNMP
Port USB
