2.3 Branchement et mise en service de l'onduleur

Etape 1 : Connexion batteries

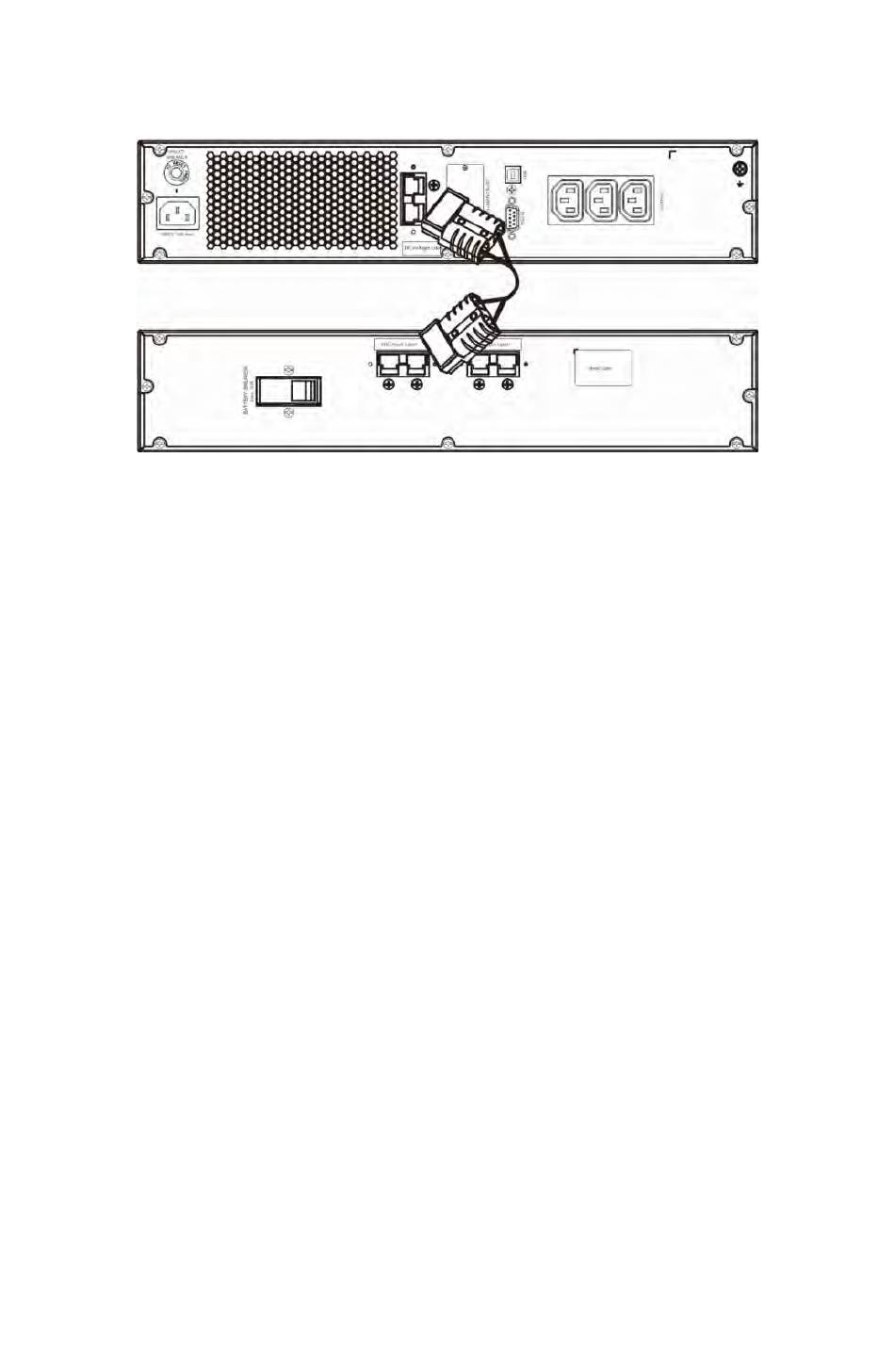

Connecter comme suit :
Si une ou plusieurs armoires batteries sont connectées à l'onduleur, il est nécessaire de
reconfigurer la capacité des batteries dans le menu de configuration de l'onduleur,
programme 09 (voir section 3.5. Configuration de l'onduleur – 09 Réglage du courant de
charge et de la capacité des batteries p. 45). En indiquant la capacité totale des batteries,
l'onduleur ajustera automatiquement le courant de charge des batteries.
Étape 2 : Connexion de l'entrée de l'onduleur
Brancher l'onduleur directement sur une prise bipolaire (2P+T), reliée à la terre. Éviter
l'utilisation de rallonges électriques.
Pour les modèles 208/220/230/240 V : le cordon d'alimentation fait partie de la livraison.
Pour les modèles 110/115/120/127 V : le cordon d'alimentation est intégr à l'onduleur.
Étape 3 : Connexion de la sortie de l'onduleur
Sur les prises de sortie, connecter simplement les charges aux sorties.
Dans le cas de borniers entrée/sortie, effectuer le câblage en suivant les étapes ci-dessous :
1. Retirer le couvercle du bornier
2. Modèles 208/220/230/240 V : il est suggéré d'utiliser des cordons
3. Une fois le câblage terminé, vérifier que les câbles sont solidement fixés.
4. Replacer le couvercle sur la face arrière.
