11 Mode de fonctionnement

11.1 Fonctionnement et maintenance

1. Pour la mise en marche, suivre les instructions suivantes.

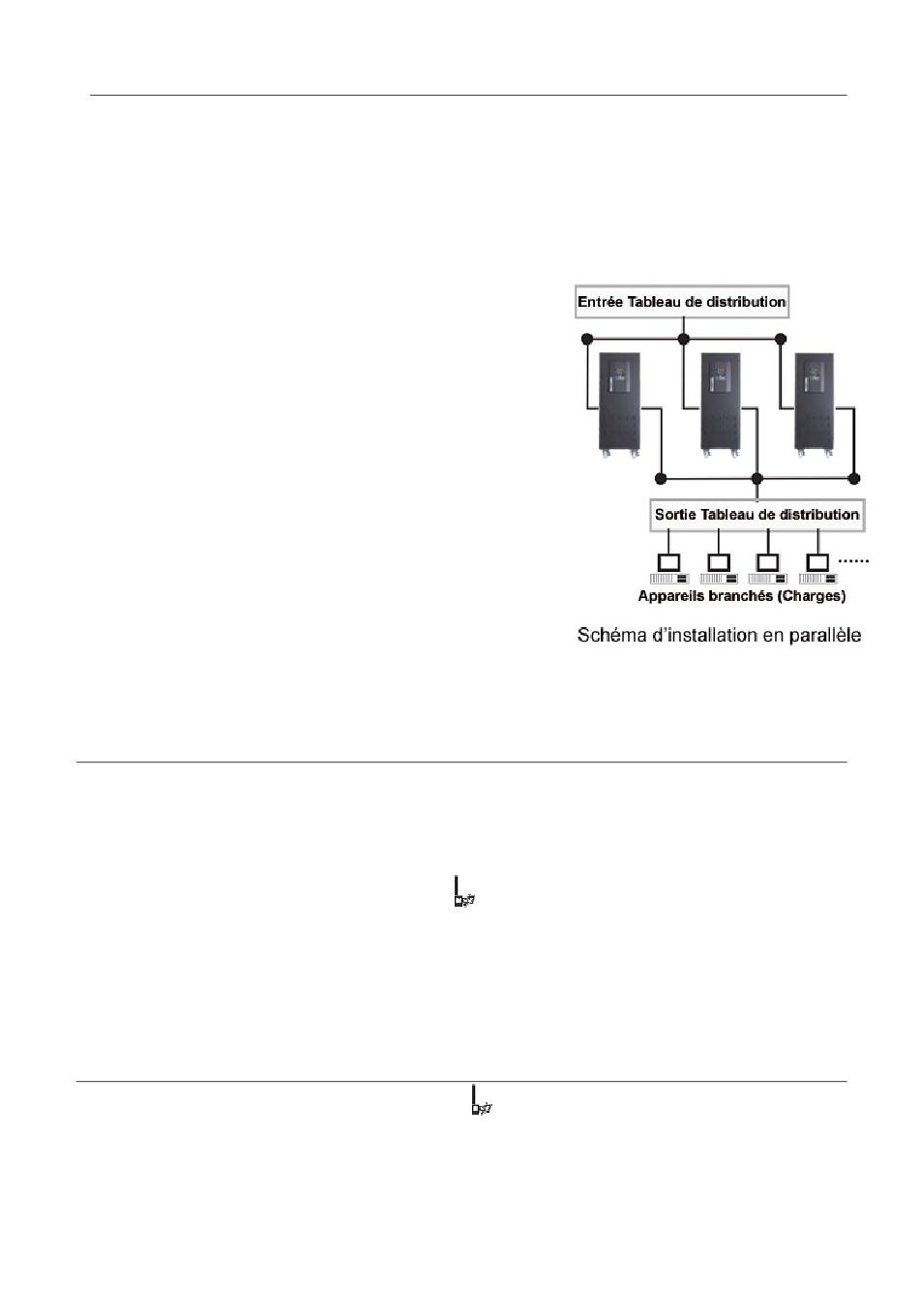

2. Note : en mode secteur les onduleurs démarrent les uns après les autres alors qu'en mode
BY-PASS ou en mode INVERTER les onduleurs commutent simultanément.
ARRET : éteignez les onduleurs les uns après les autres (par
pression sur le bouton OFF). Quand le dernier onduleur est
éteint, les appareils arrêtent simultanément l'INVERTER
(mode ondulé) et passent en mode BY-PASS.
L'équipement est simple
spécifique. Il suffit de lire ce manuel jusqu'à la fin et de suivre
les instructions.
Pour la signification des voyants, se référer à l'annexe 2 :
« Panneau d'affichage ».

11.2 Mise en marche (mode normal)

11.2.1 Mettre en route l'onduleur avec le secteur alimenté (en mode SECTEUR)
1. Après avoir vérifié la connexion de l'alimentation, basculer le disjoncteur ENTREE à l'arrière de
l'onduleur en position « ON ». Les voyants CHARGE s'allument les uns après les autres, le voyant
ON LINE s'allume. La ventilation se met en route et l'onduleur alimente la charge via le mode
BY-PASS. Le voyant BY-PASS s'allume.
2. Appuyer sur bouton poussoir (rouge) "ON"
3. Les voyants CHARGE s'allument immédiatement les uns après les autres. Quelques secondes plus
tard, le voyant INVERTER s'allume et le voyant BY-PASS s'éteint, l'onduleur est opérationnel. Si le
secteur est défaillant, l'onduleur passe automatiquement en mode batterie.
11.2.2 Mettre en route l'onduleur sans le secteur (en mode batterie)
1. Appuyer sur le bouton poussoir (rouge) "ON"
2. Pour les modèles longues autonomies (modèle "S"), vérifier si le disjoncteur batterie est fermé.
3. La procédure de démarrage est la même qu'avec le secteur, sauf que le voyant « BAT. » s'allume à
la place du voyant « ON LINE ».
INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - hotline@infosec.fr - 07 05 04 205 04
d'utilisation, sans formation
en face avant.
en face avant, plus d'une seconde.
