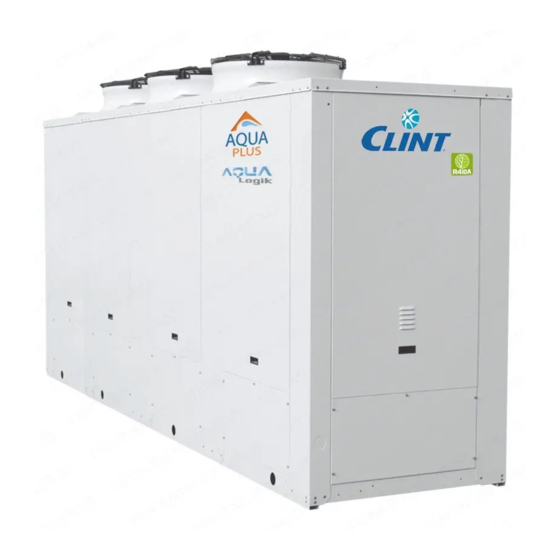

AIRCOOLED LIQUID CHILLERS FREE-COOLING
WITH AXIAL FANS AND SCROLL COMPRESSORS
FROM 53 kW TO 174 kW
REFRIGERATORI D'ACQUA ARIA/ACQUA
FREE-COOLING CON VENTILATORI ASSIALI E
COMPRESSORI SCROLL DA 53 kW A 174 kW
REFRIGERADORES DE AGUA AIRE/AGUA FREE-
COOLING CON VENTILADORES AXIALES Y
COMPRESORES SCROLL DE 53 kW A 174 kW
GROUPES DE PRODUCTION D'EAU GLACÉE
FREE-COOLING AVEC VENTILATEURS AXIAUX ET
COMPRESSEURS SCROLL DE 53 kW À 174 kW
CHA/K/FC 182-P÷604-P
TECHNICAL BROCHURE
Publicité
Manuels Connexes pour Clint CHA/K/FC 182-P Serie
Sommaire des Matières pour Clint CHA/K/FC 182-P Serie
- Page 1 CHA/K/FC 182-P÷604-P TECHNICAL BROCHURE AIRCOOLED LIQUID CHILLERS FREE-COOLING WITH AXIAL FANS AND SCROLL COMPRESSORS FROM 53 kW TO 174 kW REFRIGERATORI D’ACQUA ARIA/ACQUA FREE-COOLING CON VENTILATORI ASSIALI E COMPRESSORI SCROLL DA 53 kW A 174 kW REFRIGERADORES DE AGUA AIRE/AGUA FREE- COOLING CON VENTILADORES AXIALES Y COMPRESORES SCROLL DE 53 kW A 174 kW GROUPES DE PRODUCTION D’EAU GLACÉE...
- Page 2 CHA/K/FC 182-P÷604-P...
- Page 3 R410A INDEX INDICE General description Descrizione generale Versions Versioni Technical features Caratteristiche costruttive Factory fitted accessories Accessori montati in fabbrica Loose accessories Accessori forniti separatamente Reference conditions Condizioni di riferimento Operating range Limiti di funzionamento Energy saving Risparmio energetico Graph Grafico Operating principle Principio di funzionamento...
- Page 4 CHA/K/FC 182-P÷604-P GENERAL FEATURES DESCRIZIONE GENERALE Aircooled water chiller untis, with axial fans complete with “Free-Cooling” section for energy Refrigeratori d’acqua condensati ad aria con ventilatori assiali per installazione esterna, completi saving. The range consists of 10 models covering a cooling capacity from 52 to 174 kW. di sezione “Free-Cooling”...
- Page 5 R410A DESCRIPCIÓN GENERAL DESCRIPTION GÉNÉRALE Refrigeradores de agua condensados por aire con ventiladores axiales para instalación externa, con Groupe d’eau glacée a condensation à air avec ventilateurs axiaux et de section “Free-Cooling”. La sección “Free-Cooling” para recuperación de energía. La gama comprende 10 modelos que cubren gamme est composée de 10 modèles d’une puissance de 52 kW à...
- Page 6 CHA/K/FC 182-P÷604-P LOOSE ACCESSORIES: ACCESSORI FORNITI SEPARATAMENTE: MN - High and low pressure gauges. One for each refrigerant circuit. MN - Manometri alta/bassa pressione. Uno per ogni circuito frigorifero. CR - Remote control panel. To be included in the room for remote control of the unit, with the CR - Pannello comandi remoto.
- Page 7 R410A ACCESORIOS SUMINISTRADOS POR SEPARADO: ACCESSOIRES FOURNIS SEPAREMENT: MN - Manómetros alta/baja presión. Uno por cada circuito frigorífico. MN - Manomètres haute/basse pression. Un pour chaque circuit frigorifique. CR - Panel mandos remotos. A colocar en el ambiente para el mando a distancia de la unidad, CR - Tableau de commandes à...
- Page 8 CHA/K/FC 182-P÷604-P ENERGY SAVING RISPARMIO ENERGETICO The aim of the graphs is to show the energy saving thanks to the performance of the free-cooling Scopo delle rappresentazioni grafiche è visualizzare il risparmio energetico attraverso le prestazioni chiller compared to the performance of a standard one. del chiller free-cooling confrontate con le prestazioni di un normale chiller.
- Page 9 R410A GRAPH A - GRAFICO A - GRÁFICO A - GRAPHIQUE A AMBIENT TEMPERATURE °C - TEMPERATURA AMBIENTE °C TEMPERATURA AMBIENTE °C - TEMPÉRATURE AMBIANTE °C GRAPH B - GRAFICO B - GRÁFICO B - GRAPHIQUE B AMBIENT TEMPERATURE °C - TEMPERATURA AMBIENTE °C TEMPERATURA AMBIENTE °C - TEMPÉRATURE AMBIANTE °C GRAPH C - GRAFICO C - GRÁFICO C - GRAPHIQUE C 35000...
- Page 10 CHA/K/FC 182-P÷604-P OPERATING PRINCIPLE PRINCIPIO DI FUNZIONAMENTO The Free-Cooling series of refrigerating units are designed to cool a glycol/water solution. Le unità refrigeranti della serie Free-Cooling sono progettate per raffreddare una miscela di acqua Besides the main components used on ordinary chillers, such as: compressors, condensers, glicolata.
- Page 11 R410A PRINCIPIO DE FUNCIONAMIENTO PRINCIPE DE FONCTIONNEMENT Las unidades refrigerantes de la serie Free-Cooling están diseñadas para enfriar una mezcla de agua Les unités de production d’eau glacée de la série Free-Cooling sont projetées pour refroidir un mélange d'eau con glicol. et de glycol.
- Page 12 CHA/K/FC 182-P÷604-P TECHNICAL DATA DATI TECNICI 182-P 202-P 242-P 262-P 302-P 363-P 393-P 453-P 524-P 604-P mOdEllO mOdEl Refrigerant cycle: Ciclo frigorifero: Cooling capacity (1) 52,7 59,5 68,1 76,7 85,7 99,1 Potenza frigorifera (1) Absorbed power (1) 18,1 20,3 23,3 26,1 29,3 36,8...
- Page 13 R410A DATOS TÉCNICOS DONNÉES TECHNIQUES 182-P 202-P 242-P 262-P 302-P 363-P 393-P 453-P 524-P 604-P mOdÈlE mOdElO Circuito frigorífico: Cycle frigorifique: Potencia frigorífica (1) 52,7 59,5 68,1 76,7 85,7 99,1 Puissance froid (1) Potencia absorbida (1) 18,1 20,3 23,3 26,1 29,3 36,8 42,2...
- Page 14 CHA/K/FC 182-P÷604-P REFRIGERATING EFFICIENCIES AND RESE FRIGORIFERE ED ASSORBIMENTI ELECTRICAL INPUTS ELETTRICI RENDIMIENTOS FRIGORÍFICOS Y CONSUMOS PUISSANCES FRIGORIFIQUES ET ABSORPTIONS ELÉCTRICOS ELECTRIQUES Chiller operation - funzionamento chiller fC Operation - funzionamento fC funcionamiento chiller - fonctionnement Chiller funcionamiento fC - fonctionnement fC Outdoor temperature (°C) - Temperatura esterna (°C) Outdoor temperature (°C) - Temperatura esterna (°C) mOd.
- Page 15 R410A REFRIGERATING EFFICIENCIES AND RESE FRIGORIFERE ED ASSORBIMENTI ELECTRICAL INPUTS ELETTRICI RENDIMIENTOS FRIGORÍFICOS Y CONSUMOS PUISSANCES FRIGORIFIQUES ET ABSORPTIONS ELÉCTRICOS ELECTRIQUES Chiller operation - funzionamento chiller fC Operation - funzionamento fC funcionamiento chiller - fonctionnement Chiller funcionamiento fC - fonctionnement fC Outdoor temperature (°C) - Temperatura esterna (°C) Outdoor temperature (°C) - Temperatura esterna (°C) mOd.
- Page 16 CHA/K/FC 182-P÷604-P WATER CIRCUIT PRESSURE DROP PERDITE DI CARICO CIRCUITO IDRAULICO Pressure drops Perdite di carico (kPa) 9 10 Water flow - Portata acqua (l/s) EVAPORATORS WATER flOW lImITS lImITI PORTATA ACqUA EVAPORATORI model 182-P 202-P 242-P 262-P 302-P 36-3P 393-P 453-P 524-P...
- Page 17 R410A PÉRDIDAS DE CARGA CIRCUITO HIDRÁULICO PERTES DE CHARGE CIRCUIT HYDRAULIQUE Pérdidas de carga Perdite di carico (kPa) 9 10 Caudal de agua - Portata acqua (l/s) lÍmITES dEl CAUdAl dE AGUA dE lOS EVAPORAdORES lImITES dE dÉBIT d'EAU EVAPORATEUR modelo 182-P 202-P...
- Page 18 CHA/K/FC 182-P÷604-P REFRIGERATION CIRCUIT DIAGRAM SCHEMA CIRCUITO FRIGORIFERO P> P> P> P> P< P< La parte delimitata da tratteggio si riferisce a modelli a 2 circuiti (524-P÷604-P). The components enclosed within the dotted are referred to two circuits models (524-P÷604-P). dESIGNATION dENOmINAZIONE Condenser...
- Page 19 R410A ESQUEMA DEL CIRCUITO FRIGORÍFICO SCHÉMA DU CIRCUIT FRIGORIFIQUE P> P> P> P> P< P< La parte delimitada por las líneas discontinuas se refiere a modelos de 2 circuitos (524-P÷604-P). La partie hachurée se rapporte aux modeles à deux circuits (524-P÷604-P). dENOmINACIÓN dESCRIPTION Condensador...
- Page 20 CHA/K/FC 182-P÷604-P WATER CIRCUIT CIRCUITO IDRAULICO GENERAL CHARACTERISTICS CARATTERISTICHE GENERALI Water circuit. Circuito idraulico. Includes: heat exchanger; 3-way valve; evaporator; temperature sensor; anti-freeze sensor; Include: batteria di scambio termico; valvola a 3 vie; evaporatore; sonda di lavoro; sonda antigelo; differential water pressure switch; manual air release valves and water drain. pressostato differenziale acqua;...
- Page 21 R410A CIRCUITO HIDRÁULICO CIRCUIT HYDRAULIQUE CARACTERÍSTICAS GENERALES CARACTÉRISTIQUES GÉNÉRALES Circuito hidráulico. Circuit hydraulique. Incluye: batería de intercambio térmico; válvula de 3 vías; evaporador; sonda de trabajo; sonda Le circuit inclut: échangeurs air/eau; vanne à 3-voies; évaporateur; sonde de travail; sonde antigel; antihielo;...
- Page 22 CHA/K/FC 182-P÷604-P UNITÁ CON SERBATOIO E POMPE UNIT WITH TANK AND PUMPS DATI TECNICI TECHNICAL DATA UNIDAD CON DEPÓSITO Y BOMBAS UNITÉ AVEC RÉSERVOIR ET POMPES DATOS TÉCNICOS DONNÉS TECHNIQUES mOdEl / mOdElO 182-P 202-P 242-P 262-P 302-P 363-P 393-P 453-P 524-P 604-P mOdEllO / mOdÈlE Storage tank volume Contenuto acqua serbatoio Contenido de agua del depósito...
- Page 23 R410A POSITION OF WATER CONNECTIONS POSIZIONE ATTACCHI IDRAULICI POSICIÓN DE LAS CONEXIONES HIDRÁULICAS POSITION DES RACCORDS HYDRAULIQUES 1175 1175 1175 1175...
- Page 24 CHA/K/FC 182-P÷604-P UNIT WITH TANK AND PUMPS UNITÁ CON SERBATOIO E POMPE CHARACTERISTIC PUMP CURVES CURVE CARATTERISTICHE DELLE POMPE UNITE AVEC BALLON ET POMPES UNIDAD CON DEPÓSITO Y BOMBAS COURBES CARACTÉRISTIQUES CURVAS CARACTERÍSTICAS DE LAS BOMBAS Mod.: CHA/K/FC 182-P CHA/K/FC 202-P CHA/K/FC 242-P CHA/K/FC 262-P 182P...
- Page 25 R410A DIMENSIONS, CLEARANCES AND WEIGHTS DIMENSIONI D'INGOMBRO, SPAZI DI RISPETTO DISTRIBUTION E DISTRIBUZIONE PESI DIMENSIONES TOTALES, ESPACIOS DE RESPETO DIMENSIONS, ESPACES TECHNIQUE ET Y DISTRIBUCIÓN DE PESOS DISTRIBUTION DES POIDS Clearance area Spazi di rispetto Espacios de respeto Zone à laisser libre 1800 8x 14 3550...
- Page 26 CHA/K/FC 182-P÷604-P SOUND PRESSURE LEVEL PRESSIONE SONORA The sound level values indicated in accordance with DIN 45635 in dB(A) have been measured in free I valori di rumorosità, secondo DIN 45635, espressi in dB(A), sono stati rilevati in campo libero. field conditions.
- Page 27 R410A MICROPROCESSOR CONTROL SYSTEM SISTEMA DI REGOLAZIONE CON MICROPROCESSORE A microprocessor controls all the functions of the unit and allows any adjustments to be made. La regolazione ed il controllo delle unità avvengono tramite un microprocessore. Il microprocessore The set-points and operating parameters are set directly into the microprocessor. This type of permette di introdurre direttamente i valori di set-point e i parametri di funzionamento.
- Page 28 CHA/K/FC 182-P÷604-P POWER ELECTRICAL DIAGRAM - Wiring diagram explanation at page 30; - Dotted lines indicate optional electrical connections or to carry out during the installation. SCHEMA ELETTRICO DI POTENZA - Legenda schema elettrico a pag. 30; - Le parti tratteggiate indicano collegamenti opzionali o da effettuare all'atto dell'installazione. ESQUEMA ELÉCTRICO DE POTENCIA - Leyenda del esquema eléctrico en la página 31;...
- Page 29 R410A CONTROL ELECTRICAL DIAGRAM - Wiring diagram explanation at page 30; - Dotted lines indicate optional electrical connections or to carry out during the installation. SCHEMA ELETTRICO DI CONTROLLO - Legenda schema elettrico a pag. 30; - Le parti tratteggiate indicano collegamenti opzionali o da effettuare all'atto dell'installazione. REMOTE DISPLAY EMERGENCY OFF ESQUEMA ELÉCTRICO DE CONTROL...
- Page 30 CHA/K/FC 182-P÷604-P WIRING DIAGRAMS EXPLANATION LEGENDA SCHEMI ELETTRICI dESIGNATION dENOmINAZIONE DISPLAY (USER INTERFACE) DISPLAY (INTERFACCIA UTENTE) REMOTE DISPLAY * DISPLAY REMOTO * AUXILIARY CIRCUIT FUSES FUSIBILI CIRCUITO AUSILIARIO COMPRESSOR FUSES CIRCUIT FUSIBILI COMPRESSORE PUMP FUSES FUSIBILI POMPA STORAGE TANK HEATER FUSE FUSIBILI RESISTENZA SERBATOIO FAN MOTOR FUSES FUSIBILI VENTILATORE...
- Page 31 R410A LEYENDA DE LOS ESQUEMAS ELÉCTRICOS EXPLICATION DE LE DIAGRAMMES dENOmINACIÓN dESCRIPTION PANTALLA (INTERFAZ DE USUARIO) DISPLAY (INTERFACE UTILISATEUR) PANTALLA REMOTA * ECRANNE REMOTE * FUSIBLES DEL CIRCUITO AUXILIAR FUSIBLE AUX. FUSIBLES DEL COMPRESOR FUSIBLES COMPRESSEUR FUSIBLES DE LA BOMBA FUSIBLES POMPE FUSIBLES DE LA RESISTENCIA DEL DEPÓSITO FUSIBLES RESISTANCE BALLON...
- Page 32 Via max Piccini, 11/13 - 33061 RIVIGNANO TEOR (Ud) - ITAlY Tel. +39 0432 823011 - fax +39 0432 773855 - www.clint.it - info@clint.it...
