Type 8025 - 8035 - SE35
Installation
7.3 Installation du débitmètre 8035
Le débitmètre 8035 se compose d'un transmetteur de débit SE35 et d'un raccord-capteur S030. Le trans-
metteur de débit SE35 s'assemble sur le raccord-capteur S030 par un système de rotation quart-de-tour :

1. Installer le raccord-capteur S030 sur la canalisation,

2. Installer le transmetteur de débit SE35 sur le raccord-capteur S030,
3. Finaliser l'installation du débitmètre 8035.
7.3.1 Installer le raccord-capteur S030 sur la canalisation
→ Sélectionner un raccord-capteur S020 adapté à la vitesse du fluide dans la canalisation
Pour sélectionner un raccord-capteur, se reporter aux abaques de la fiche technique du raccord-
capteur correspondant.
→ Choisir un emplacement pour le raccord-capteur en fonction de la conception de la canalisation, de telle
sorte que :
- les distances amont et aval soient respectées en fonction de la conception des canalisations, voir
Fig. 4 au chapitre 7.2.1 et norme EN ISO 5167-1.
- la canalisation soit toujours remplie au niveau du raccord-capteur (voir Fig. 5 au chapitre 7.2.1).
- en montage vertical, le sens de passage du fluide soit ascendant (voir Fig. 5 au chapitre 7.2.1).
- les bulles d'air ne se forment pas au niveau du raccord-capteur (voir Fig. 5 au chapitre 7.2.1).
→ Utiliser si nécessaire un tranquiliseur de circulation pour améliorer la précision des mesures.
→ Installer le raccord-capteur sur la canalisation selon les instructions du manuel d'utilisation
correspondant.
7.3.2 Installer le transmetteur de débit SE35 sur le raccord-capteur
S030
3

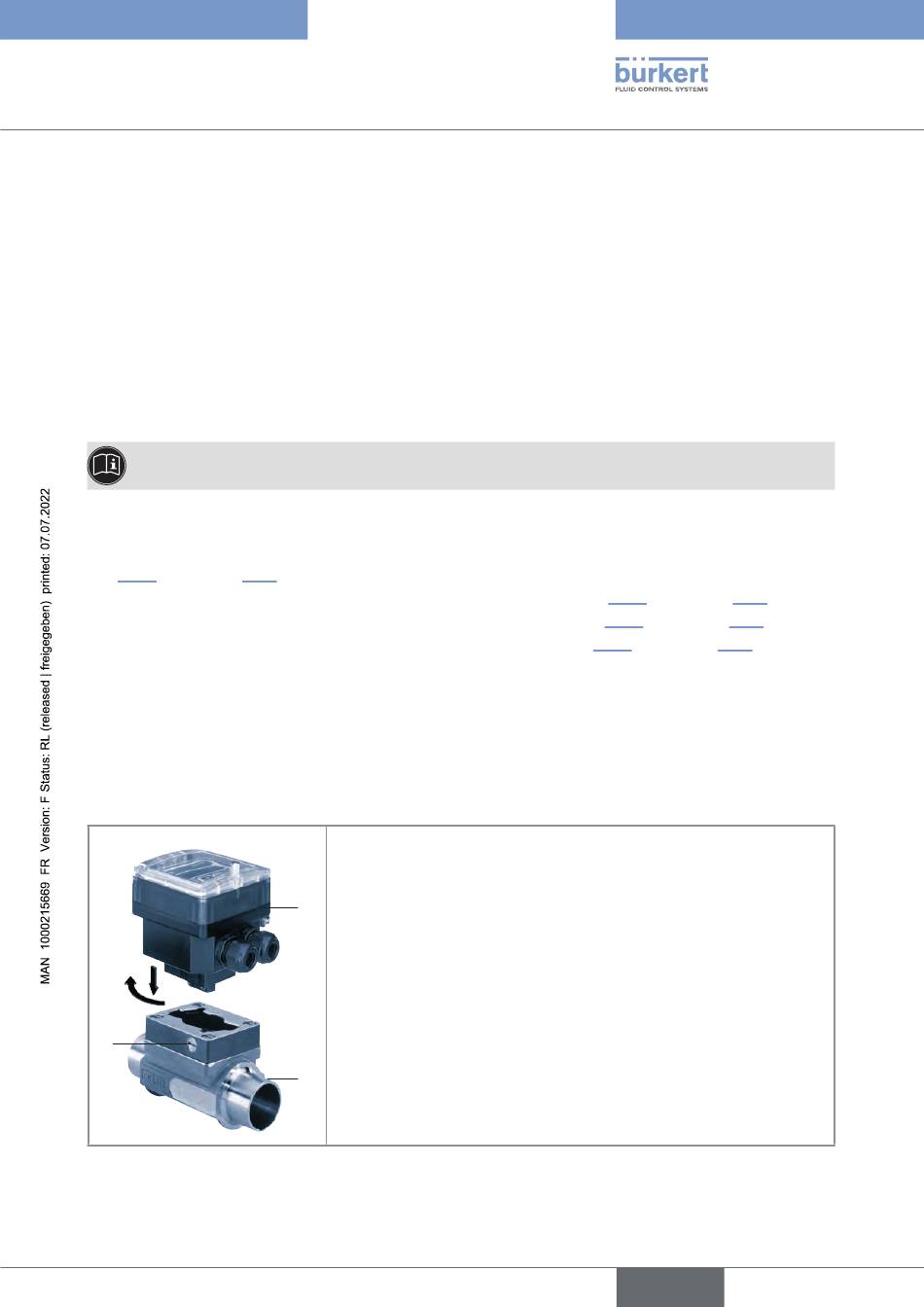

Fig. 7: Installation du transmetteur de débit SE35 sur le raccord-capteur S030
→ Insérer le transmetteur de débit [2] sur le raccord-capteur [1].
→ Tourner le transmetteur de débit [2] d'un quart de tour.
→ Serrer la ou les vis latérale(s) [3] pour verrouiller le transmetteur de
2
débit au raccord-capteur.
1
