DESCRIPTION

L'appareil nécessite, selon la version, une alimentation de 12...36 V DC ou de 115/230 V AC.
Le raccordement électrique s'effectue via une embase électrique mâle ou, sur les borniers de la carte élec-
tronique : soit directement, soit via 2 ou 3 presse-étoupes.
5.1 Construction du débitmètre 8025 en version
compacte

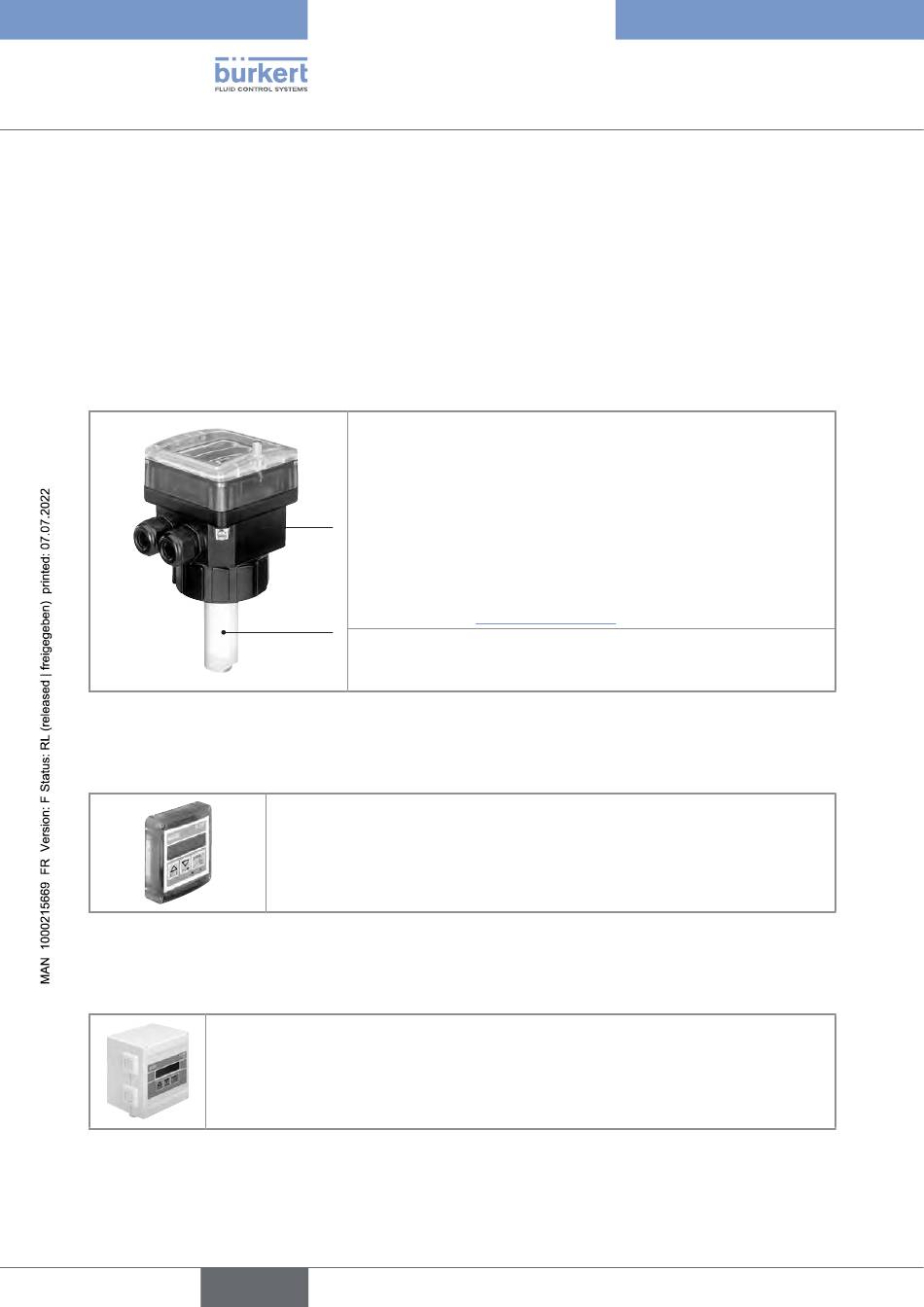

Le 8025 est un débitmètre. Il se compose :
5.2 Construction du transmetteur de débit 8025 en
version encastrable
5.3 Construction du transmetteur de débit 8025 en
version murale
12
A : d'un capteur de débit à ailettes dont la rotation génère des
impulsions.
Mis en rotation par l'écoulement, les 4 aimants permanents
intégrés dans les pales de l'ailette génèrent des impulsions dont la
B fréquence est proportionnelle à la vitesse d'écoulement du fluide.
Un coefficient de conversion spécifique à chaque raccord est
nécessaire pour établir la valeur du débit associé à la mesure.
Le coefficient de conversion (Facteur K) exprimé en impulsions/
litre est fourni dans le manuel utilisateur du raccord S020 utilisé,
A
disponible sous : country.burkert.com
B : d'un transmetteur de débit avec afficheur et 2 presse-étoupes
Le 8025 en version encastrable est un transmetteur de débit avec afficheur.
Le 8025 en version murale est un transmetteur de débit avec afficheur et 3
presse-étoupes.
