7.5 Installation du transmetteur de débit 8025 en version
encastrable
Installer l'appareil en version encastrable dans une armoire électrique ayant un indice de protection
minimum IP54 pour assurer un degré de pollution 2 à l'intérieur de l'armoire électrique.
→ Respecter les cotes indiquées dans la Fig. 10, pour découper l'ouverture dans la porte de l'armoire
électrique.

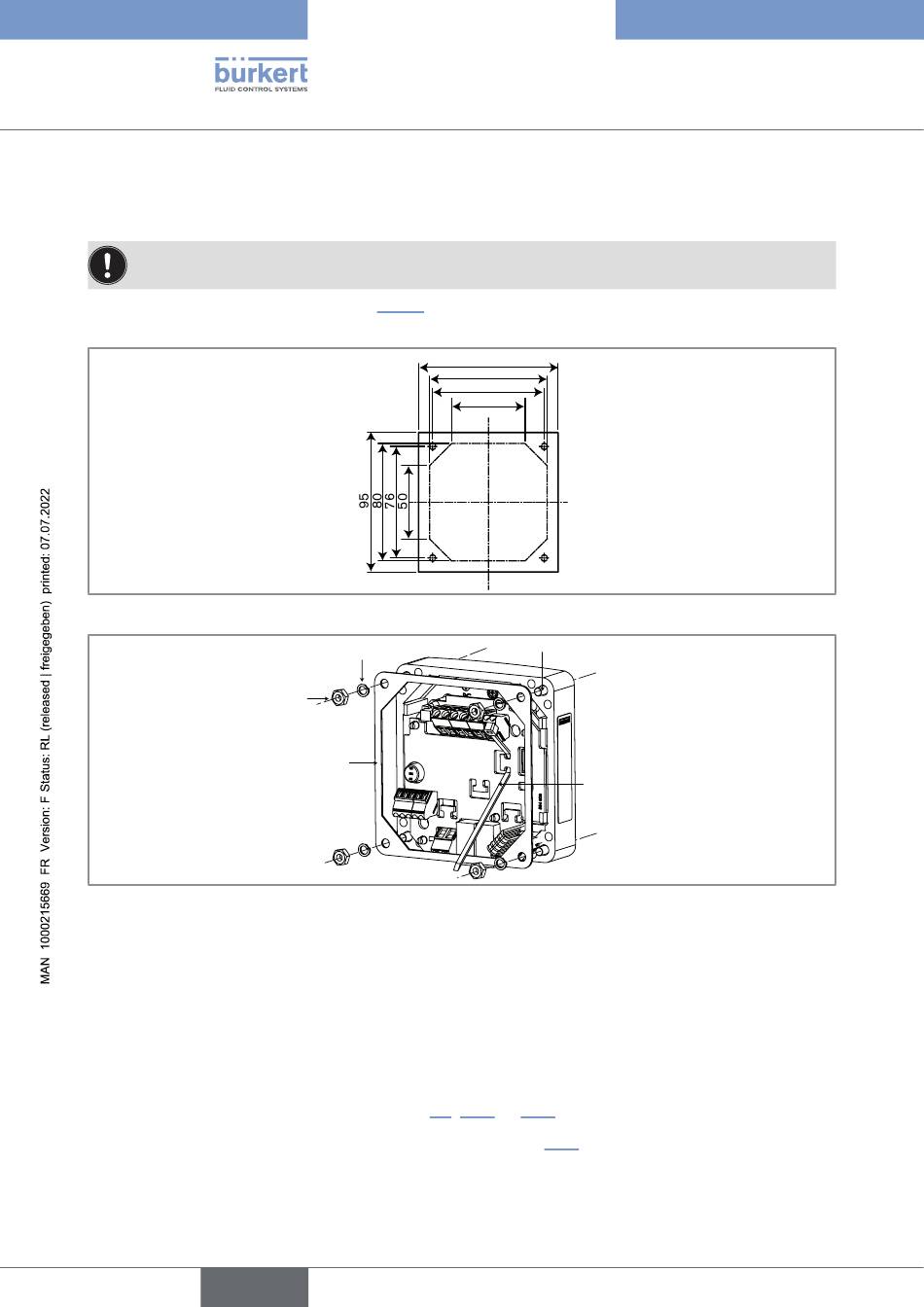

Fig. 10: Dimensions [mm] du plan de découpe de la façade de l'armoire électrique
Fig. 11: Installation du transmetteur de débit 8025 en version encastrable
→ Insérer (par l'avant) les 4 vis dans le boitier. Utiliser les 4 vis M4*25 fournies si l'épaisseur de la paroi le
nécessite.
→ Insérer le joint d'étanchéité sur les filetages des 4 vis (face arrière du boitier).
→ Placer l'ensemble sur la découpe, en orientant l'électronique vers l'intérieur du coffret.
→ Insérer les 4 rondelles sur chacune des 4 vis.
→ Insérer un écrou sur chacune des 4 vis et serrer les écrous pour fixer l'appareil au coffret.
→ Câbler selon les instructions décrites chapitre 8.6, 8.6.3 ou 8.7.3.
→ Régler le facteur K ou le déterminer par Teach-In (voir chapitre 9.6.3).
40
Rondelle
Écrou
Joint
français
Type 8025 - 8035 - SE35
Installation
95
80
76
50
Vis
Serre-câble
