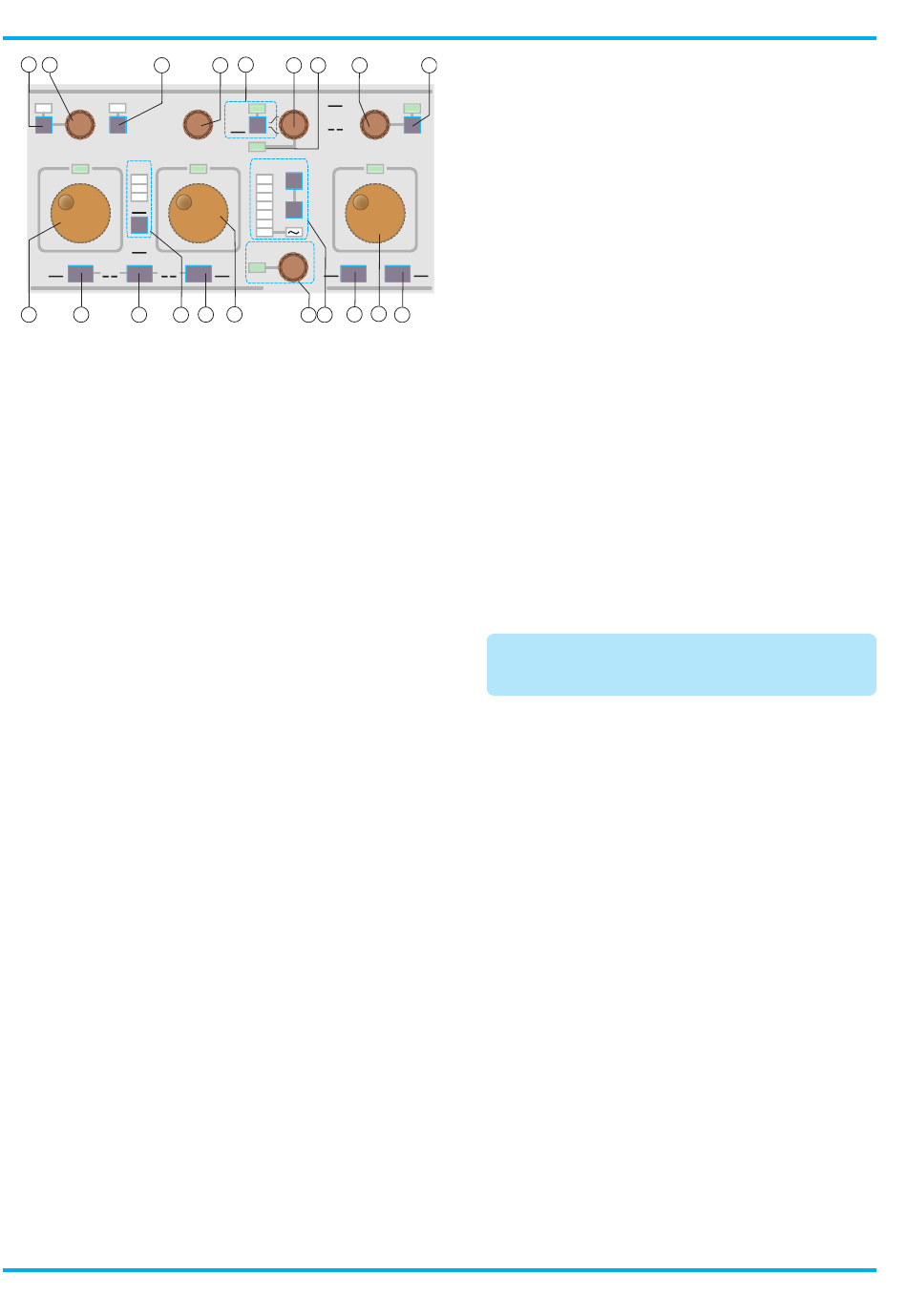

Éléments de commande et Readout
8
9
10
Y -POS. I
TRS
BWL
BW
LIMIT
VOLTS / DIV.
TRIG.
VAR
5V
1mV
5V
CHI
CHII
EXT
ALT
X-Y
CH I
DUAL
VAR.
CHP .
ADD
17
18
19
automatique (valeur de crête) et pour sélectionner le front
de déclenchement.
Maintenir la touche enfoncée pour passer du mode dé-
clenchement automatique (valeur de crête) au mode
déclenchement normal (la LED NM au-dessus de la touche
s'allume) et inversement.
L 'activation ou non de la détection de la valeur de crête en
mode déclenchement automatique dépend de la source de
déclenchement et du couplage de déclenchement. La façon
dont le symbole du seuil de déclenchement dans le Readout
réagit aux différents réglages du bouton LEVEL indique la
situation :
1. Si le symbole du déclenchement ne peut pas être décalé
dans le sens vertical lorsqu'un signal est appliqué ou
lorsque l'amplitude du signal est insuffisante, la détection
de la valeur de crête est active.
2. La détection de la valeur de crête est active lorsque le
symbole du seuil de déclenchement ne peut pas être
décalé de manière à conserver le signal affiché à l'écran.
3. La détection de la valeur de crête est désactivée lorsque
le seuil de déclenchement peut être réglé hors des valeurs
de crête maximales du signal, ce qui provoque une
désynchronisation du signal.
/ \ (SLOPE)
La deuxième fonction concerne la sélection du front de
déclenchement. Chaque brève pression sur la touche permet
de sélectionner un front de déclenchement différent et
détermine ainsi si le déclenchement doit s'effectuer sur un
front montant ou descendant. Le réglage courant est affiché
dans le Readout à droite TR: source de déclenchement,
sens du front, couplage du déclenchement. En
commutant en mode base de temps alternée ou base de
temps B, le dernier réglage effectué en base de temps A
est mémorisé et la touche peut être utilisée pour sélection-
ner le front de déclenchement pour la base de temps B.
(13) LEVEL – Le bouton LEVEL permet de régler le seuil (la
tension) de déclenchement. Le circuit de déclenchement
démarre la base de temps lorsque le front d'un signal
(tension) de déclenchement traverse le seuil de déclenche-
ment. Dans la plupart des modes Yt, le seuil de dé-
clenchement est affiché dans le Readout par le symbole
sur la ligne verticale gauche du réticule. Pour éviter que le
symbole du seuil de déclenchement ne se superpose à une
autre information du Readout et pour indiquer la direction
14
11
12
13
14
Y -POS. II
LEVEL
NM
PUSH
LONG
NM
AT
PUSH
BOTH
TR
VOLTS / DIV.
TRIG. MODE
VAR
1mV
0.5s
AC
DC
HF
NR
LF
TVL
TVF
DEL.POS.
CH II
A/ALT.
HO
VAR.
B
MADE IN GERMANY
21
20
22
24
23
vers laquelle il a disparu de l'écran, le symbole est remplacé
15
16
par une flèche.
X-POS.
x10
Le dernier réglage se rapportant à la base de temps A est
conservé lors d'un passage en mode base de temps B
X-
MAG.
déclenchée à partir du mode base de temps alternée ou
TIME / DIV.
base de temps B. Le bouton LEVEL permet alors de régler le
VAR
20ns
seuil de déclenchement se rapportant à la base de temps B.
(14) TR – Cette LED s'allume à chaque déclenchement de la
base de temps. Cette LED clignote ou reste constamment
allumée suivant la fréquence du signal.
DEL.TRIG
VAR.
(15) X-POS. – Ce bouton permet de décaler la position X du
25
26
27
signal en mode Yt et XY. Combiné avec le grossissement X
x10, cette fonction permet d'expanser n'importe quelle partie
du signal à l'écran.
(16) X-MAG. x10 – Chaque pression sur cette touche allume ou
éteint la LED correspondante. Si la LED x10 est allumée, il
se produit une expansion X x10. L 'affichage du calibre de la
base de temps se modifie en conséquence dans le Readout.
Lorsque l'expansion X x10 est désactivée, la portion affichée
du signal peut être positionnée sur la ligne verticale centrale
de la grille avec le bouton X-POS. et ensuite être examinée
en activant l'expansion X.
La fonction d'expansion X est active avec la base de temps
A et B. En mode double base de temps, cette fonction n'agit
que sur la base de temps B et modifie l'affichage écran
correspondant.
En mode base de temps alternée, le secteur intensifié
peut devenir invisible.
Cette touche est sans effet en mode XY.
(17) VOLTS/DIV. – Ce bouton de la voie I a une double fonction.
La description suivante concerne la fonction d'atténuateur
d'entrée (LED VAR éteinte).
La rotation de ce bouton dans le sens des aiguilles d'une
montre augmente la sensibilité dans une séquence 1-2-5 et
la réduit dans le sens inverse. La gamme disponible s'étend
de 1mV/div. à 5V/div. Le bouton est automatiquement
désactivé si la voie à laquelle il se rapporte est désactivée
ou si le couplage d'entrée est mis sur GD (masse).
Le coefficient de déviation est affiché dans le Readout (par
exemple CH1:5mV). Le " : " indique la position de mesure
calibrée et il est remplacé par " > " en position non calibrée.
(18) CH I - VAR – Touche à plusieurs fonctions.
Mode voie I
Une brève pression sur cette touche place l'appareil en mode
voie I (monovoie CH I). Le Readout affiche alors le calibre
de la voie I (CH1.. ) et la LED TRIG. CH I s'allume. Le dernier
réglage du bouton VOLTS/DIV (17) reste inchangé.
Toutes les commandes se rapportant à cette voie sont
actives si l'entrée (28) n'est pas mise à la masse GD (30).
VAR
Cette touche maintenue enfoncée permet de sélectionner
la fonction du bouton VOLTS/DIV (17), à savoir atténuateur
