du niveau de déclenchement (déclenchement NORMAL), une
image stable peut être obtenue en agissant sur la durée d'inhibition
du balayage (HOLD-OFF). Ce dispositif règle le temps d'inhibition
entre deux balayages dans le rapport de 1 à 10. Ainsi les dé-
clenchements qui apparaissent pendant la période d'inhibition
n'engendreront pas de balayage. Ce dispositif est particulièrement
utile pour visualiser des trains d'impulsions d'amplitudes
identiques.
Un signal possédant du bruit ou une composante HF
d'amplitude élevée sera parfois représenté de façon double.
Le réglage du niveau de déclenchement agit sur la phase de
départ et non sur la stabilité de l'image. Une représentation
nette du signal nécessaire à son analyse peut être obtenue
en agissant sur le HOLD-OFF. Pour cela, tourner le bouton
HOLD-OFF vers la droite jusqu'à l'obtention d'une image
nette.
Une représentation double est également possible avec des
signaux impulsionnels dont les différences d'amplitudes sont
faibles. Seul un réglage de seuil précis permettrait une visualisation
simple image. L'utilisation du bouton HOLD-OFF permet plus
facilement une visualisation correcte.
En utilisation normale supprimer le HOLD-OFF pour obtenir
une meilleure luminosité du signal. Mode de fonctionnement voir
Fig. 1 et Fig. 2.
Base de temps B (2ème base de temps) /
Déclenchement retardé
Les informations spécifiques à l'appareil se trouvent dans les
paragraphes A/ALT/B (26), TIME/DIV. (25), HOLD OFF / DEL.POS.
(24) et DEL. TRIG. (27) dans la partie «Éléments de commande et
Readout».
Comme décrit dans le paragraphe «Déclenchement et
balayage», le déclenchement initie le balayage horizontal. Le
faisceau d'électrons qui était précédemment invisible est allumé
(rendu visible) puis dévié de la gauche vers le droite jusqu'à la
déviation maximale. Le faisceau est ensuite coupé et il se produit
un retour de trame (retour au point de départ du balayage). Le
balayage peut à nouveau être démarré par le déclenchement

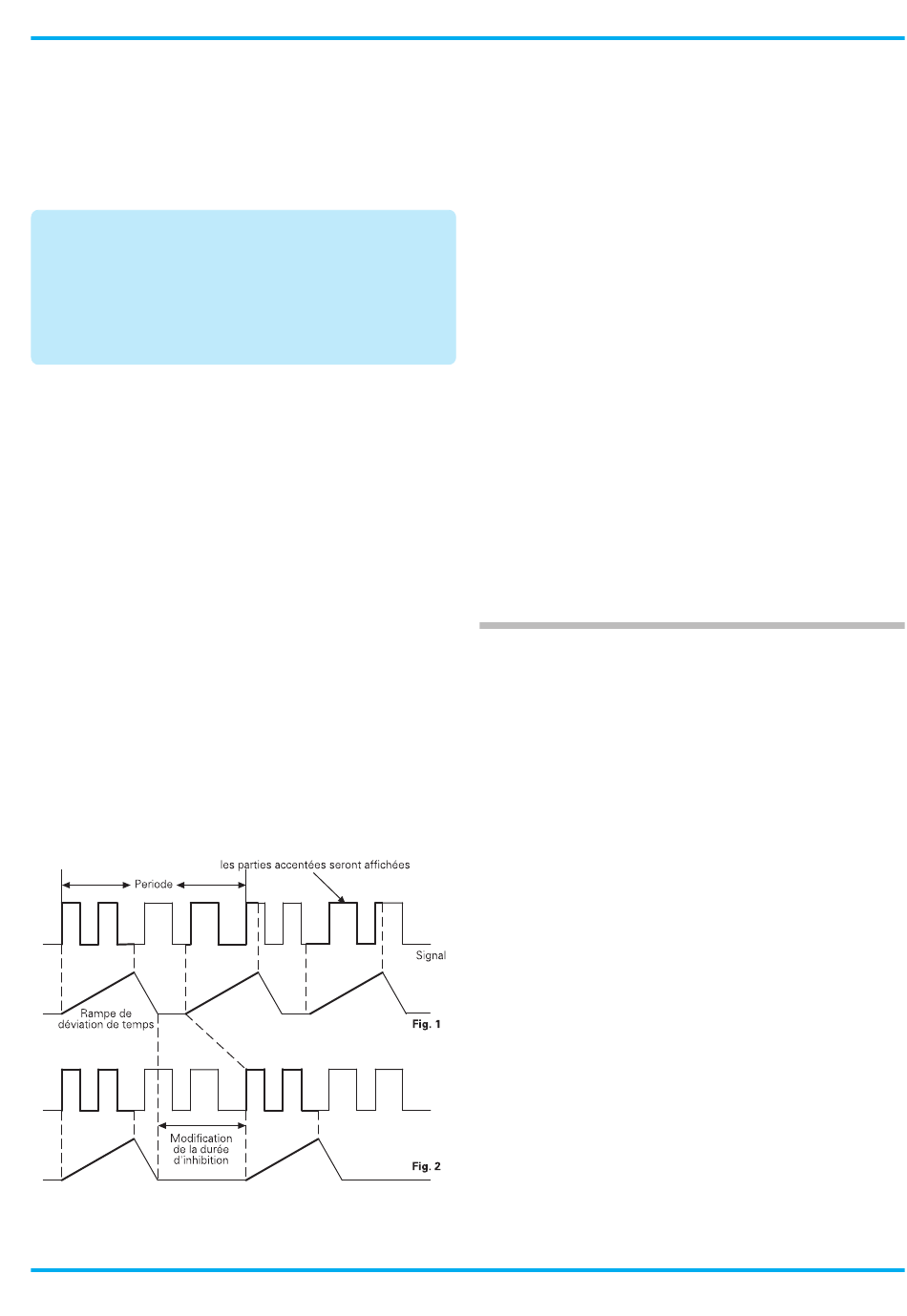

La Fig. 1 montre le réglage du HOLD-OFF en position x1. Différentes
parties d'une période du signal sont superposées à l'écran.
La Fig. 2 présente un affichage stable.
Sous réserve de modifications
automatique ou un signal de déclenchement après écoulement
de la durée d'inhibition (Hold-Off).
Du fait que le point de déclenchement se trouve toujours au
début de la trace, l'expansion horizontale de la représentation du
signal à l'aide d'une vitesse de balayage supérieure (calibre de
base de temps inférieur - TIME/DIV.) ne peut avoir lieu qu'à partir
de ce point. Certaines composantes du signal qui se trouvaient
précédemment plus à droite n'apparaissent alors plus dans de
nombreux cas. Le retard de balayage permet de résoudre ce type
de problème.
La base de temps B à retard de balayage permet de retarder le
balayage de cette base de temps à partir du point de déclenche-
ment de la base de temps A selon une durée prédéfinie. Il existe
ainsi la possibilité de commencer le balayage en quasiment tout
point d'une période du signal. L'intervalle de temps qui suit le
début du balayage de la base de temps B, retardé par rapport à
celui de la base de temps A, peut être représenté avec une forte
expansion en augmentant la vitesse de balayage (en réduisant le
calibre de la base de temps).
La luminosité de l'image diminue lorsque l'expansion augmente
et il est possible de l'augmenter si nécessaire. Si le signal
représenté est instable dans le sens horizontal (phénomène de
gigue), il existe la possibilité de contourner ce problème en
procédant à un nouveau déclenchement après retard.
AUTOSET
Les informations spécifiques à l'appareil se trouvent dans le
paragraphe AUTOSET (2) dans la partie «Éléments de commande
et Readout».
Comme déjà mentionné dans la partie Éléments de commande
et Readout, tous les éléments de commande, à quelques
exceptions près (touche POWER, touche de calibrage en
fréquence et réglages de l'astigmatisme et TR (rotation de
trace)), sont testés électroniquement et commandent les
différents modules. Il existe ainsi la possibilité de procéder à un
paramétrage automatique de l'appareil en mode Yt (base de
temps) en fonction du signal, ce qui rend un réglage manuel
inutile dans la majorité des cas.
–
Couplage d'entrée AC ou DC
–
Déclenchement interne (dérivé du signal à mesurer)
–
Déclenchement automatique sur valeur de crête
–
Réglage du seuil de déclenchement au milieu de la plage
–
Coefficient(s) de déviation Y calibré(s)
–
Calibre de la base de temps A calibré
–
Couplage de déclenchement AC
–
Base de temps B coupée
–
Aucune expansion X x10
–
Réglage automatique de la position X et Y de la trace
Si le couplage de déclenchement choisi est DC, le couplage AC
ne sera pas activé et le déclenchement automatique fonctionnera
sans détection de la valeur de crête.
La position X est réglée au centre de l'écran ainsi que la position
Y en mode monovoie I ou II. En mode DUAL, la trace de la voie
I se trouve dans la moitié supérieure de l'écran et la trace de la
voie II dans la moitié inférieure.
AUTOSET
29
