La valeur d'une tension continue peut être déterminée en
se référant à la position Y préalablement définie de la trace.
Pour ce faire, il faut reconnecter l'entrée et mesurer le signal
avec un couplage en courant continu (DC). Le Readout
permet également d'afficher un symbole pour la position
de référence, voir Y-POS. I (9).
INV
Chaque pression prolongée sur cette touche active ou
désactive la fonction d'inversion de la voie I. L 'inversion
activée est indiquée dans le Readout par un tiret horizontal
au-dessus de CH1. La fonction d'inversion provoque une
inversion de 180° du signal affiché par la voie I (sauf en mode
XY). Une nouvelle pression prolongée sur cette touche
désactive la fonction d'inversion et le tiret horizontal au-
dessus de "CH1" disparaît.
En mode XY la fonction d'inversion de la voie I est
automatiquement désactivée.
(31) Prise de masse – Prise banane de 4 mm reliée
galvaniquement à la terre.
Cette prise peut être utilisée comme borne de potentiel de
référence pour les mesures en courant continu et à basse
fréquence et en mode TESTEUR DE COMPOSANTS.
(32) INPUT CH II
Cette prise BNC fait office d'entrée du signal pour la voie II.
Le raccord extérieur de la prise est relié galvaniquement à
la terre. En mode XY, l'entrée est commutée sur l'amplifi-
cateur de mesure X. Les touches suivantes sont affectées
à cette entrée:
(33) AC/DC – Touche à double fonction
AC/DC – Chaque pression sur cette touche commute le
couplage d'entrée entre AC (couplage alternatif) et DC (coup-
lage continu). Le réglage courant est affiché dans le Readout
à la suite du coefficient de déviation avec le symbole " ~" ou
"=".
Facteur d'atténuation de la sonde:
Une pression prolongée sur cette touche permet de modi-
fier le calibre vertical de la voie 2 entre 1:1 et 10:1. L 'appareil
tiendra alors automatiquement compte du facteur d'atténua-
tion de la sonde 10:1 utilisée lors de l'affichage des calibres
verticaux et de la lecture des tensions à l'aide des curseurs.
Un symbole de sonde de mesure apparaîtra dans ce cas
avant les calibres verticaux (par exemple: symbole sonde,
Y2...).
Attention!
Si la mesure est effectuée sans sonde 10:1, le symbole
de la sonde ne doit pas être affiché.
(34) GD - INV – Touche à double fonction
GD
Chaque brève pression sur cette touche active ou désactive
l'entrée INPUT CH II (32).
Lorsque l'entrée est désactivée (GD = masse), le Readout
affiche le symbole de la terre à la place du coefficient de
déviation verticale et du couplage du signal. Le signal appli-
qué à l'entrée est alors déconnecté et seule une ligne
Sous réserve de modifications
Éléments de commande et Readout
horizontale rectiligne (en déclenchement automatique) est
affichée. Celle-ci peut servir de ligne de référence pour le
potentiel de masse (0 volt).
La valeur d'une tension continue peut être déterminée en
se référant à la position Y préalablement définie de la trace.
Pour ce faire, il faut reconnecter l'entrée et mesurer le signal
avec un couplage en courant continu (DC). Le Readout
permet également d'afficher un symbole pour la position
de référence, voir Y-POS. II (11).
INV
Chaque pression prolongée sur cette touche active ou
désactive la fonction d'inversion de la voie II. L 'inversion
activée est indiquée dans le Readout par un tiret horizontal
au-dessus de CH2. La fonction d'inversion provoque une
inversion de 180° du signal affiché par la voie II (sauf en
mode XY). Une nouvelle pression prolongée sur cette touche
désactive la fonction d'inversion et le tiret horizontal au-
dessus de CH2 disparaît.

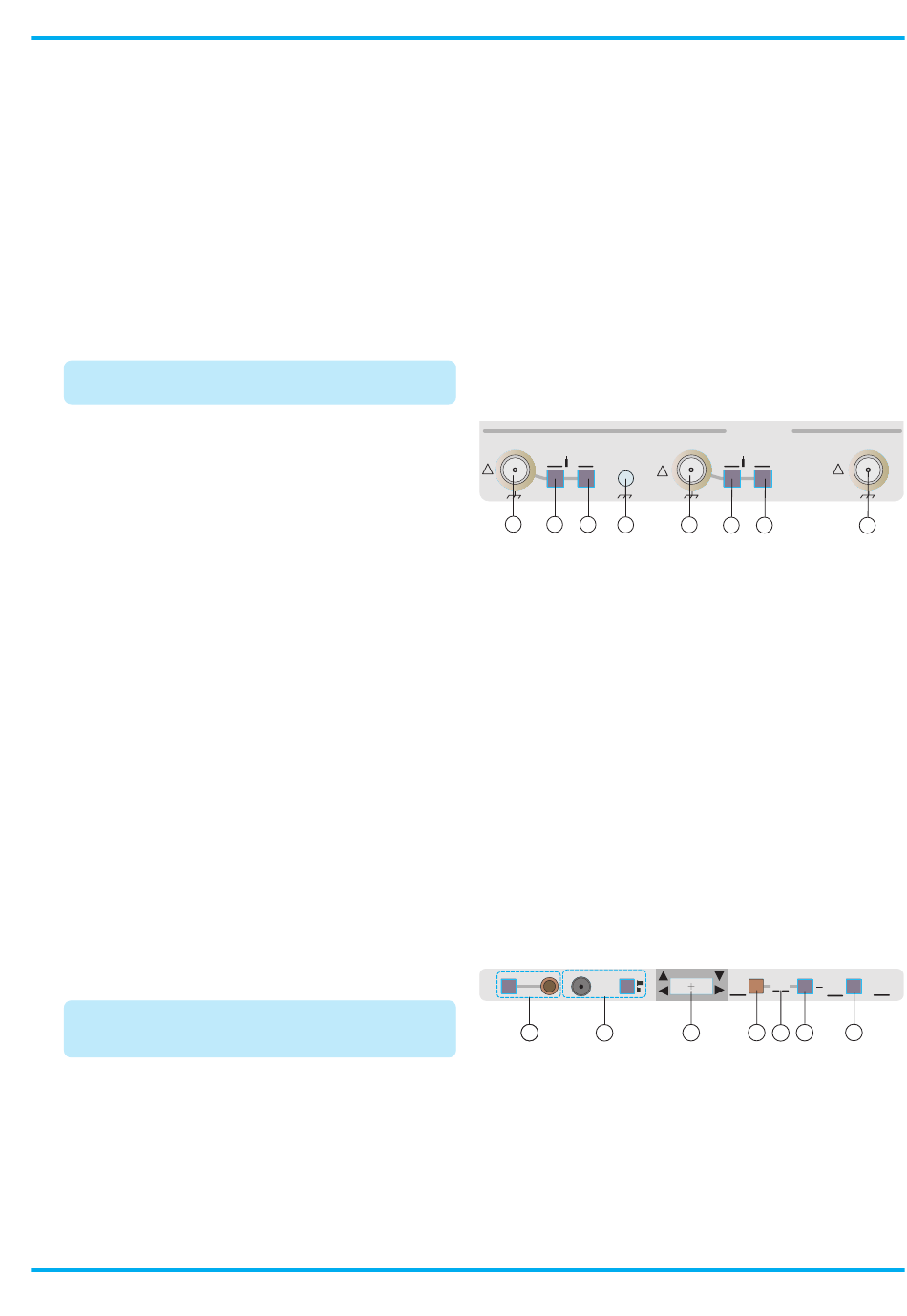

INPUT CH I (HOR. INP .(X))
CAT
I
1MΩ II
15pF
x1/x10
INV.
!
max.
250 Vp
AC/DC
GD
28
29
30
31
(35) TRIG. EXT. / ENTREE Z – Prise BNC avec 2 fonctions
L'impédance d'entrée est de 1MΩ II 20pF. Le raccord
extérieur de la prise est relié galvaniquement à la terre.
TRIG. EXT.
Cette prise sert d'entrée pour les signaux de déclenchement
externe. Le couplage du signal de déclenchement est défini
par la touche TRIG. (20).
Entrée Z
La prise BNC est utilisable comme entrée de modulation Z
seulement si le testeur de composants et le couplage de
déclenchement ne sont pas en fonction.
L'obscurcissement du faisceau est obtenu par le niveau TTL
haut (logique positive). Aucune tension supérieure à 5V n'est
admissible pour la modulation Z.
Les éléments de commande du testeur de composants et du
calibreur à signaux carrés et sa prise se trouvent sous le tube.
0.2 Vpp
CAL.
CT
1kHz
1MHz
42
41
37
(36) MENU
Une pression prolongée sur la touche permet d'afficher un
MENU (MAIN MENU) qui contient plusieurs sous-menus
(TEST & CALIBRATE et SETUP). L'intensité de l'affichage
dépend du bouton RO-INTENS (4).
Les touches suivantes interviennent lorsqu'un menu est
affiché:
1. La touche SAVE et RECALL (7)
Une brève pression sur cette touche permet d'afficher le
menu (sous-menu) suivant ou de sélectionner des options
MADE IN GERMANY
INPUT CH II
1MΩ II
15pF
x1/x10
INV.
!
max.
250 Vp
AC/DC
GD
32
33
34
C U R S O R
I/II
CH I/II
∆V
1
TRK
∆t
∆t
OFF
40
39 38 37
TRIG. EXT. INP
(Z)
!
max.
100 Vp
35
ON
MENU
36
19
