calibre vertical de cette voie et affiché par le READOUT.
Calibre vertical calibré: ∆ ∆ ∆ ∆ ∆ V1... ou ∆ ∆ ∆ ∆ ∆ V2...
Calibre vertical non calibré: ∆ ∆ ∆ ∆ ∆ V1>.. ou ∆ ∆ ∆ ∆ ∆ V2>.. .
Mode double trace (DUAL):
C'est seulement en mode DUAL qu'il est nécessaire de
choisir entre les différents calibres verticaux possibles
des voies I et II – voir CHI/II, point (37). Il faut en outre
veiller à ce que les lignes CURSOR soient appliquées au
signal de cette voie.
Le résultat de la mesure est affiché en bas à droite dans
le Readout sous la forme ∆ ∆ ∆ ∆ ∆ V1... ou ∆ ∆ ∆ ∆ ∆ V2... lorsque les
calibres verticaux sont en position calibrée.
Il est impossible d'obtenir un résultat précis de la mesure
si les calibres verticaux ne sont pas en position calibrée,
c'est à dire lorsque le Readout affiche ∆ ∆ ∆ ∆ ∆ V1>.. ou ∆ ∆ ∆ ∆ ∆ V2>.. .
Mode additionneur (ADD):
Dans ce mode, la somme ou la différence des deux
signaux appliqués aux entrées est affichée sous la forme
d'un signal unique.
Les calibres verticaux des deux voies doivent ici être
identiques. Le READOUT affiche alors ∆ ∆ ∆ ∆ ∆ V... , si les
calibres verticaux sont différents il affiche Y1< >Y2 .
2. Mode XY:
Il existe ici quelques différences par rapport au mode
DUAL lors de la mesure de tensions avec les lignes
CURSOR.
En mesurant le signal appliqué à l'entrée de la voie I
(CHI), les lignes du curseur sont verticales et la tension
est alors affichée par le READOUT sous la forme ∆ ∆ ∆ ∆ ∆ VX... .
Si la mesure concerne le signal appliqué à l'entrée de la
voie II (CHII), les lignes du curseur sont alors horizontales
et le READOUT affiche la tension sous la forme " ∆ ∆ ∆ ∆ ∆ VY... " .
∆ ∆ ∆ ∆ ∆ t
Si l'appareil ne se trouve ni en mode CT (testeur de
composants), ni en mode XY, une pression prolongée
sur la touche permet de passer en mesure de temps ou
de fréquence. La touche ON/OFF - CHI/II - 1/∆ ∆ ∆ ∆ ∆ t (37)
permet de sélectionner la mesure du temps ou de la
fréquence. Le Readout affiche alors ∆ ∆ ∆ ∆ ∆ t... ou f... en bas
à droite. Il affiche ∆ ∆ ∆ ∆ ∆ t>.. ou f>.. si la base de temps n'est
pas calibrée. Les résultats de la mesure ainsi effectuée
se rapportent au signal affiché.

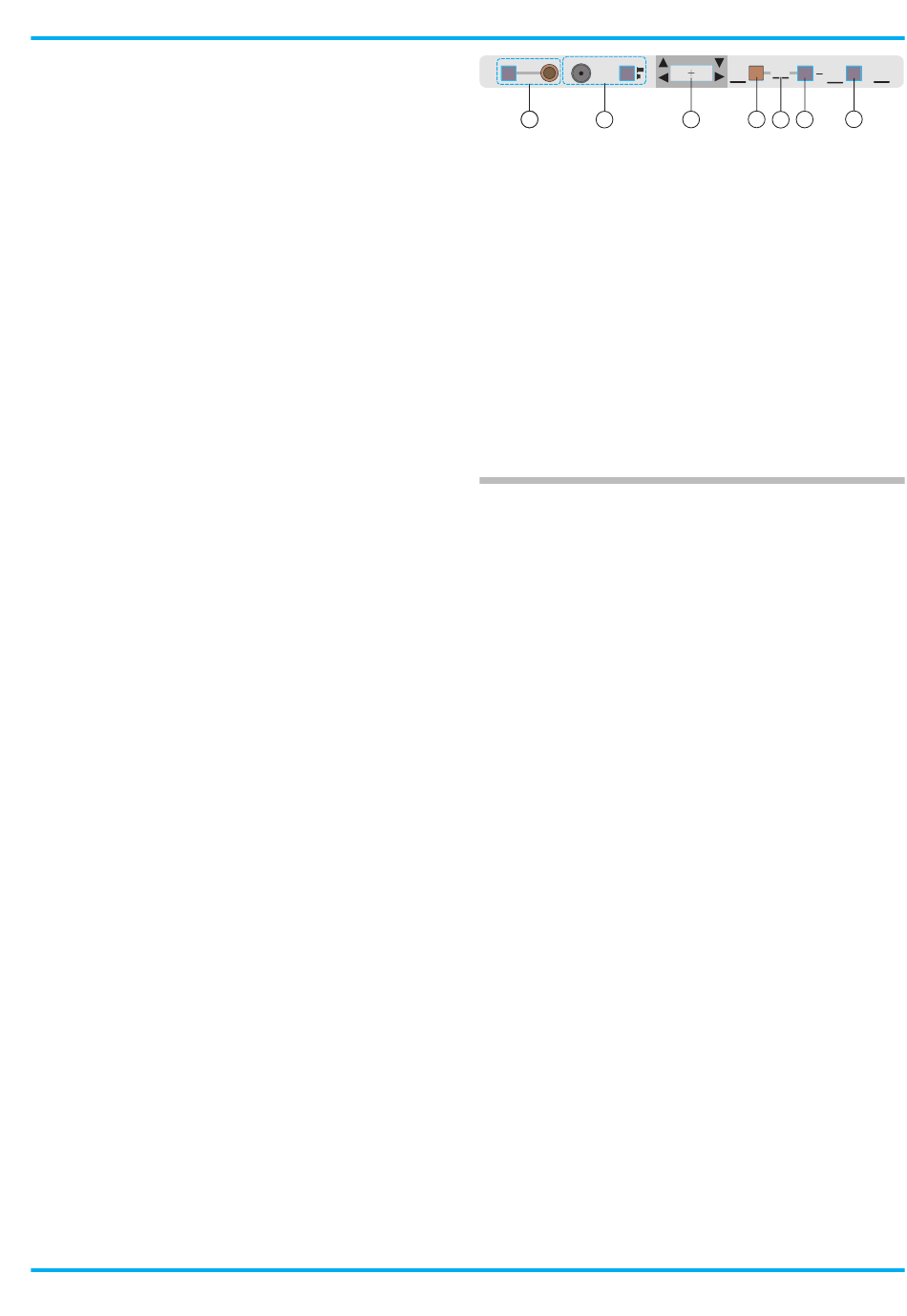

(40) CURSOR
Ce commutateur à bascule permet de déplacer les lignes
actives dans le sens vertical ou horizontal. Le sens de
déplacement est indiqué par le symbole correspondant.
Le déplacement des lignes du curseur peut être rapide ou
lent, suivant que le commutateur soit basculé à fond ou à
mi-course vers la gauche ou la droite.
(41) CAL. – Touche et prise.
Un signal rectangulaire de 0,2 V
la prise pour le calibrage des sondes.
La fréquence du signal dépend de la position de la touche.
Elle est d'environ 1 kHz lorsque la touche est sortie et
d'environ 1 MHz lorsque la touche est enfoncée. Le rapport
cyclique peut être légèrement différent de 1:1.
(42) CT – Touche avec deux douilles bananes de 4 mm associées.
La touche COMP . TESTER (testeur de composants) permet
de passer du mode oscilloscope en mode testeur de
Sous réserve de modifications
± 1 % est disponible sur
cc
0.2 Vpp
CAL.
CT
1kHz
1MHz
42
41
37
composants et inversement. Voir testeur de composants.
Lorsque le testeur de composants est activé, le Readout
affiche uniquement CT. Tous les éléments de commande et
les LED sont désactivés à l'exception de INTENS et
READOUT (4), TR (5), FOCUS (6).
Le contrôle des composants électroniques s'effectue sur
deux bornes à la fois. L 'une des bornes du composant est
ici reliée à la douille de 4 mm qui se trouve à côté de la
touche COMP . TESTER et l'autre à la douille de masse (31)
qui se trouve plus à droite.
La dernière configuration de l'oscilloscope est mémorisée
et restituée en quittant le mode testeur de composants.
Menu
Le logiciel de l'appareil contient un menu ainsi que plusieurs
sous-menus.
Une pression prolongée sur la touche MENU permet d'afficher
un menu (MAIN MENU) qui contient plusieurs sous-menus
(TEST & CALIBRATE et SETUP). L'intensité de l'affichage
dépend du bouton RO-INTENS (4).
Les touches suivantes interviennent lorsqu'un menu est affiché:
1. La touche SAVE et RECALL (7)
Une brève pression sur cette touche permet d'afficher le
menu (sous-menu) suivant ou de sélectionner des options du
menu. Le menu courant ou l'option active est signalé par une
luminosité supérieure.
2. La touche SAVE - SET (7)
Une pression prolongée sur la touche SAVE (fonction SET)
permet d'appeler le sous-menu ou l'option sélectionné. Si
l'option est ON/OFF, elle passe alors sur la fonction
précédemment désactivée.
Un message d'avertissement est affiché dans certains cas
après l'invocation d'une fonction. Il faut alors à nouveau
exercer une pression prolongée sur la touche SAVE pour
confirmer l'utilisation de la fonction ; le cas contraire l'invocation
de la fonction doit être annulée avec la touche AUTOSET (2).
3. La touche AUTOSET (2)
Chaque pression sur cette touche ramène au niveau de menu
précédent, jusqu'à l'affichage du menu principal (MAIN
MENU). Une nouvelle pression fait alors quitter le menu et la
touche AUTOSET reprend sa fonction normale.
Les menus, sous-menus et rubriques à l'intérieur des sous-
menus suivants sont disponibles:
1. MAIN MENU (Menu Principal)
1.1 TEST & CALIBRATE (Calibrage)
Les informations concernant ce menu se trouvent à la section
„Instructions de maintenance" rubrique „Calibrage".
C U R S O R
I/II
CH I/II
∆V
ON
1
TRK
∆t
∆t
OFF
40
39 38 37
MENU
MENU
36
21
