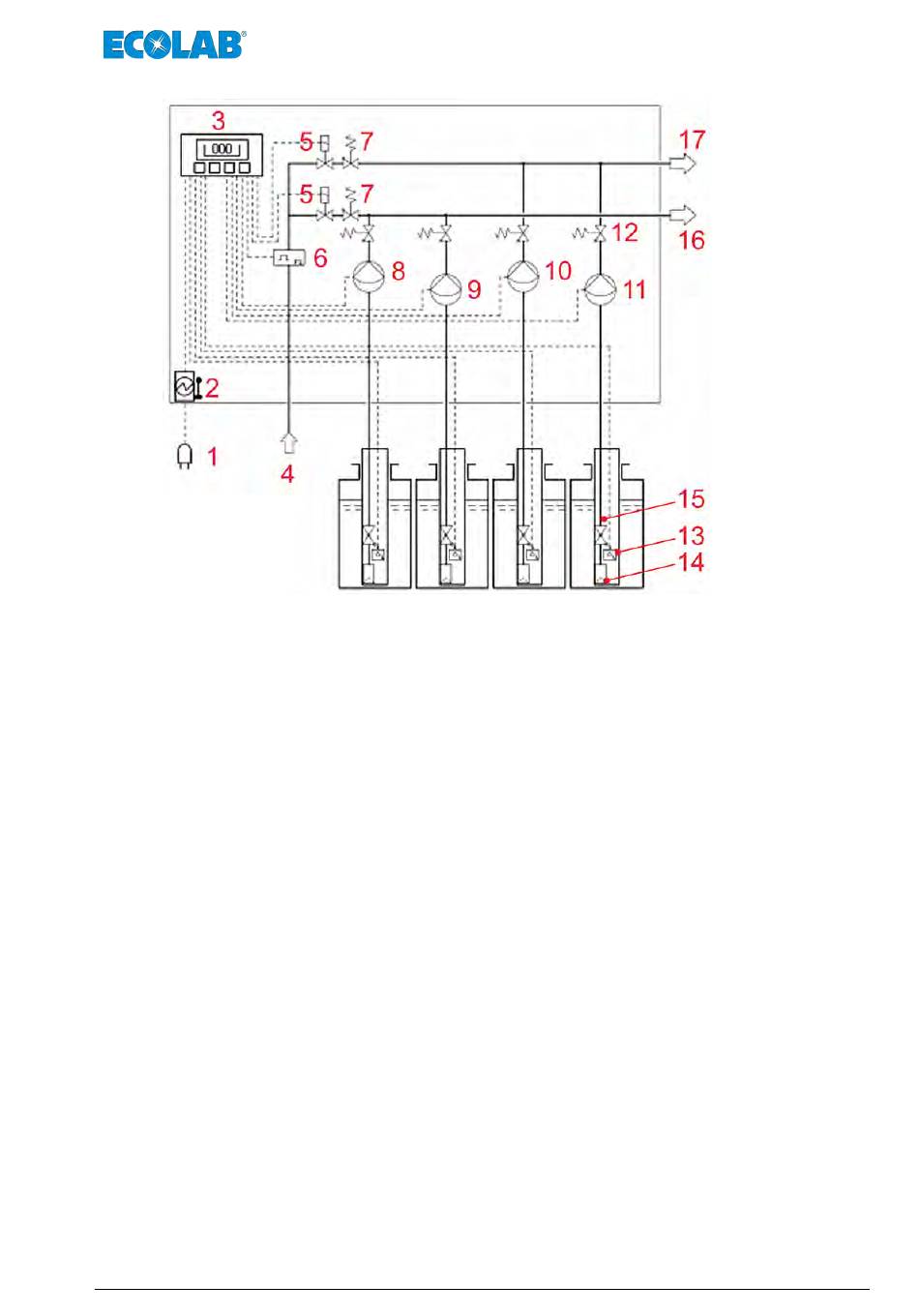

Abb. 1: Verfahrensschema
1 Netzkabel
2 Hauptschalter
3 Steuerung
4 Frischwassereingang
5 Magnetventil
6 Durchflussmesser
7 Rückschlagventil
8 Dosierpumpe Nr. 1
9 Dosierpumpe Nr. 2
Über den Hauptschalter (Pos. 2) erfolgt die Spannungsversorgung des Systems mit
230 V / 50 Hz. Über die Spannungsversorgung wird der Turbo DOSE 2 Controller (Pos. 3)
gespeist. Die Turbo DOSE 2 Steuerung (Pos. 3) versorgt die angeschlossenen Pumpen
(Pos. 8 - 11), sowie das Wasserventil (Pos. 5) und die Durchflussüberwachung (Pos. 6)
mit Spannung. Ebenso werden durch die Steuerung die Produktleermeldungen (Pos. 13)
der Sauglanzen (Pos. 15) überwacht.
Standardmäßig ist eine Verwendung für den europäischen Markt vorgesehen.
Neben der Spannungsversorgung von 230 V / 50 Hz ist ebenso ein Betrieb unter
110 V/ 60 Hz möglich.
Die an die Steuerung angeschlossenen vier Pumpen sind einer definierten Reihenfolge
und Produktkategorie zugeordnet. Die linke untere Pumpe wird in der Steuerung als
Pumpe Nr. 1 bezeichnet (Pos. 9). Über Pumpe Nr. 1 gliedert sich die Pumpe Nr. 2 an
(Pos. 8). Beide TurboSmartPump II sind für die Verwendung von alkalischen Produkten
ausgelegt. Die Pumpe Nr. 3 (Pos. 11), rechts unten angeordnet, sowie die Pumpe Nr. 4
(Pos. 10), sind für die Verwendung von sauren Produkten ausgelegt. Zur Verwendung der
richtigen Produkt – Pumpen Kategorie vergleichen Sie ebenfalls bitte das
Ä Kapitel 8 „Verschleiß- und Ersatzteile (Standard-Ausführung)" auf Seite 32.
Funktionsbeschreibung
10 Dosierpumpe Nr. 3
11 Dosierpumpe Nr. 4
12 Rückschlagventil
13 Leermeldeschwimmer
14 Ansaugsieb
15 Sauglanze
16 Dosierausgang Alkalisch
17 Dosierausgang Sauer
