2.1.2 Utilisation du LCP numérique (NLCP)
Les instructions suivantes sont valables pour le NLCP (LCP
2
2
101).
Le panneau de commande est divisé en quatre groupes
fonctionnels :
1.
Afficheur numérique.
2.
Touche de menu et voyants (LED) - changement des
paramètres et basculement entre fonctions d'afficha-
ge.
3.
Touches de navigation et voyants (LED)).
4.
Touches d'exploitation et voyants (LED).
REMARQUE!
La copie de paramètres n'est pas possible avec le
panneau de commande local numérique (LCP 101).
Sélectionner l'un des modes suivants :
Mode État : indique l'état du variateur de fréquence ou du
moteur.
En présence d'une alarme, le NLCP passe automatiquement en
mode État.
L'on peut afficher un certain nombre d'alarmes.
Mode Configuration rapide ou Menu principal : affiche les
paramètres et leurs réglages.
14
Guide de programmation du variateur VLT
Voyants (LED) :
•
•
•
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC

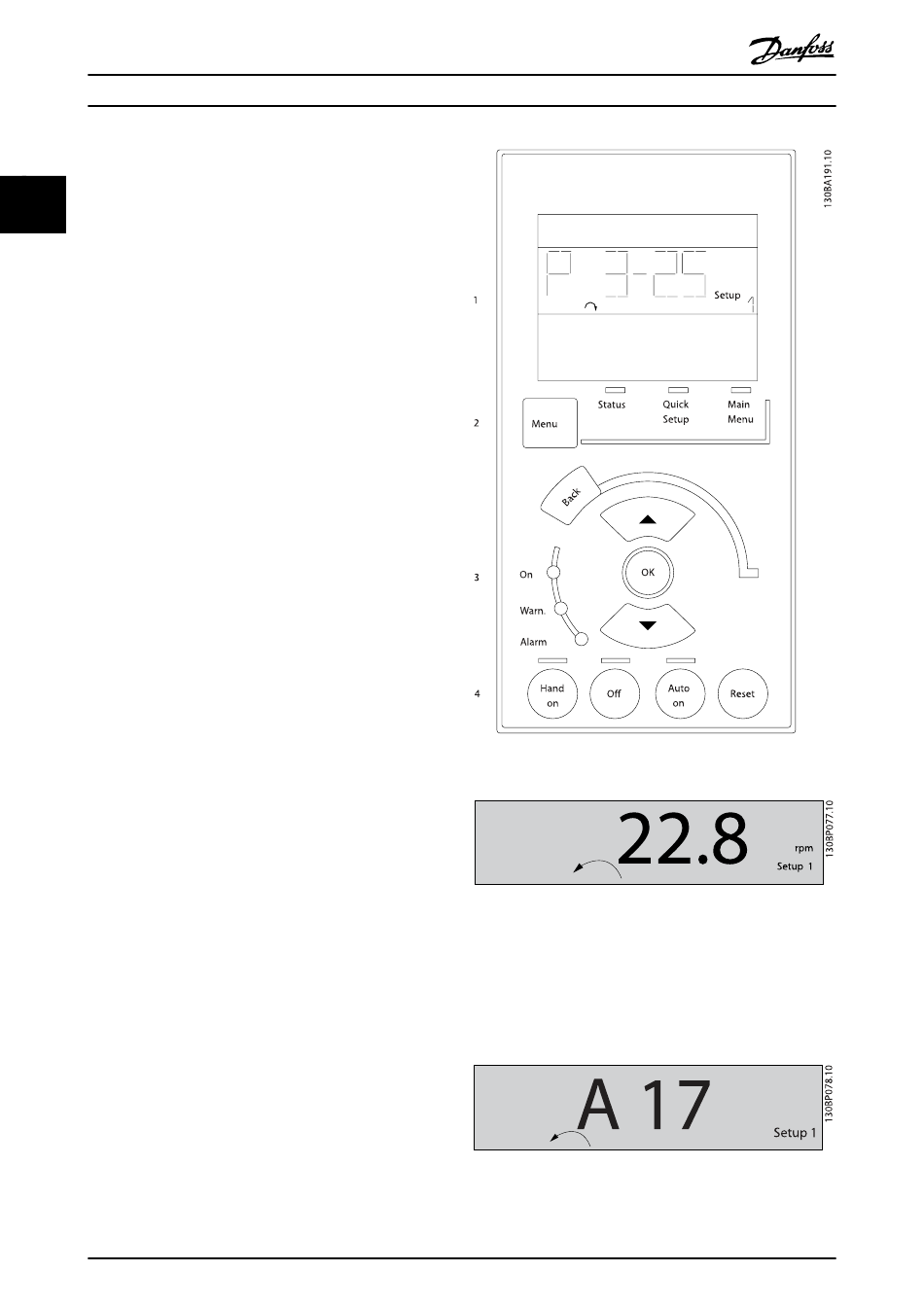

Illustration 2.1: LCP numérique (NLCP)
Illustration 2.2: Exemple d'affichage d'état
LED vert/On : indique si la section de contrôle
fonctionne.
LED jaune/Avert. : indique un avertissement.
LED rouge clignotant/Alarme : indique une alarme.
Illustration 2.3: Exemple d'affichage d'alarme
