Vitesse moteur synchrone
par.
2 ×
n
=
s
par.
P
M,N
Puissance nominale du moteur (données de la plaque signalé-
tique en kW ou en CV).
T
M,N
Couple nominal (moteur).
U
M
Tension instantanée du moteur.
U
M,N
Tension nominale du moteur (données de la plaque signaléti-
que).

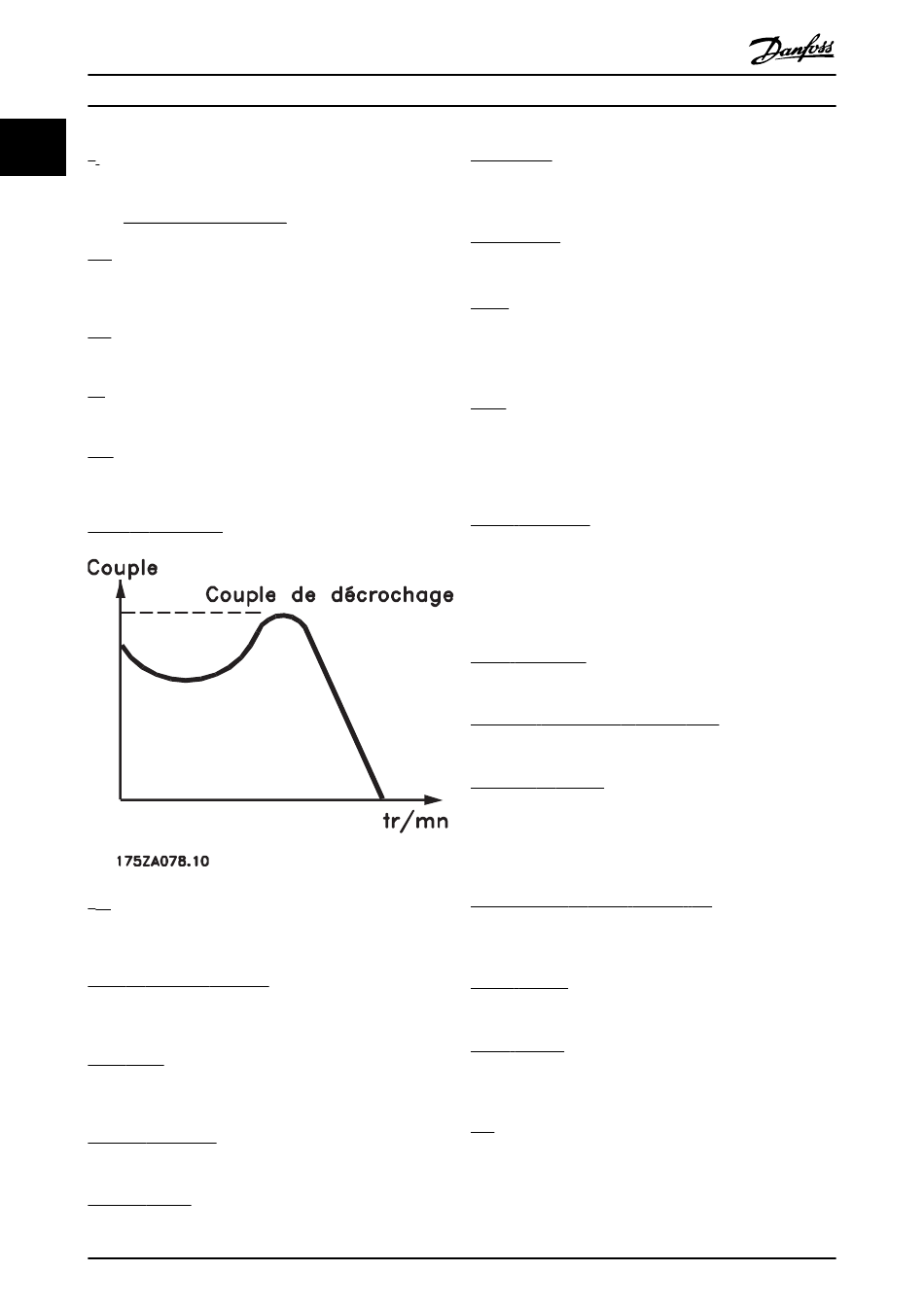

Couple de décrochage
η
VLT
Le rendement du variateur de fréquence est défini comme le
rapport entre la puissance dégagée et la puissance absorbée.
Ordre de démarrage désactivé
Ordre d'arrêt faisant partie du groupe 1 d'ordres de comman-
de, voir ce groupe.
Ordre d'arrêt
Voir Ordres de commande.
Références :
Référence analogique
Un signal transmis vers les entrées analogiques 53 ou 54 peut
prendre la forme de tension ou de courant.
Référence binaire
Signal appliqué au port de communication série.
6
Guide de programmation du variateur VLT
s
. 1 − 23 × 60
. 1 − 39
MG.11.CA.04 - VLT
Réf.prédéfinie
Référence prédéfinie pouvant être réglée de -100 % à +100 %
de la plage de référence. Huit références prédéfinies peuvent
être sélectionnées par l'intermédiaire des bornes digitales.
Réf. impulsions
Signal impulsionnel appliqué aux entrées digitales (borne 29
ou 33).
Réf
MAX
Détermine la relation entre l'entrée de référence à 100 % de la
valeur de l'échelle complète (généralement 10 V, 20 mA) et la
référence résultante. Valeur de référence maximum définie au
Par. 3-03 Réf. max..
Réf
MIN
Détermine la relation entre l'entrée de référence à la valeur 0
% (généralement 0 V, 0 mA, 4 mA) et la référence résultante.
Valeur de référence minimum définie au Par. 3-02 Référence
minimale.
Autres :
Entrées analogiques
Les entrées analogiques permettent de contrôler diverses
fonctions du variateur de fréquence.
Il en existe deux types :
Entrée de courant, 0-20 mA et 4-20 mA
Entrée de tension, 0-10 V CC ()
Entrée de tension, -10 - +10 V CC ().
Sorties analogiques
Les sorties analogiques peuvent fournir un signal de 0-20 mA,
4-20 mA.
Adaptation automatique au moteur, AMA
L'AMA est un algorithme qui détermine les paramètres électri-
ques du moteur raccordé à l'arrêt.
Résistance de freinage
La résistance de freinage est un module capable d'absorber la
puissance de freinage générée lors du freinage par récupéra-
tion. Lors du freinage la tension du circuit intermédiaire
augmente et un hacheur veille à dévier le surplus d'énergie
vers la résistance de freinage.
Caractéristiques de couple constant (CC)
Caractéristiques de couple constant que l'on utilise pour
toutes les applications, telles que convoyeurs à bande,
pompes volumétriques et grues.
Entrées digitales
Les entrées digitales permettent de contrôler diverses
fonctions du variateur de fréquence.
Sorties digitales
Le variateur de fréquence est doté de deux sorties à semi-
conducteurs qui peuvent fournir un signal 24 V CC (max. 40
mA).
DSP
Processeur de signal numérique.
®
est une marque déposée Danfoss
®
HVAC
