Description du paramètre

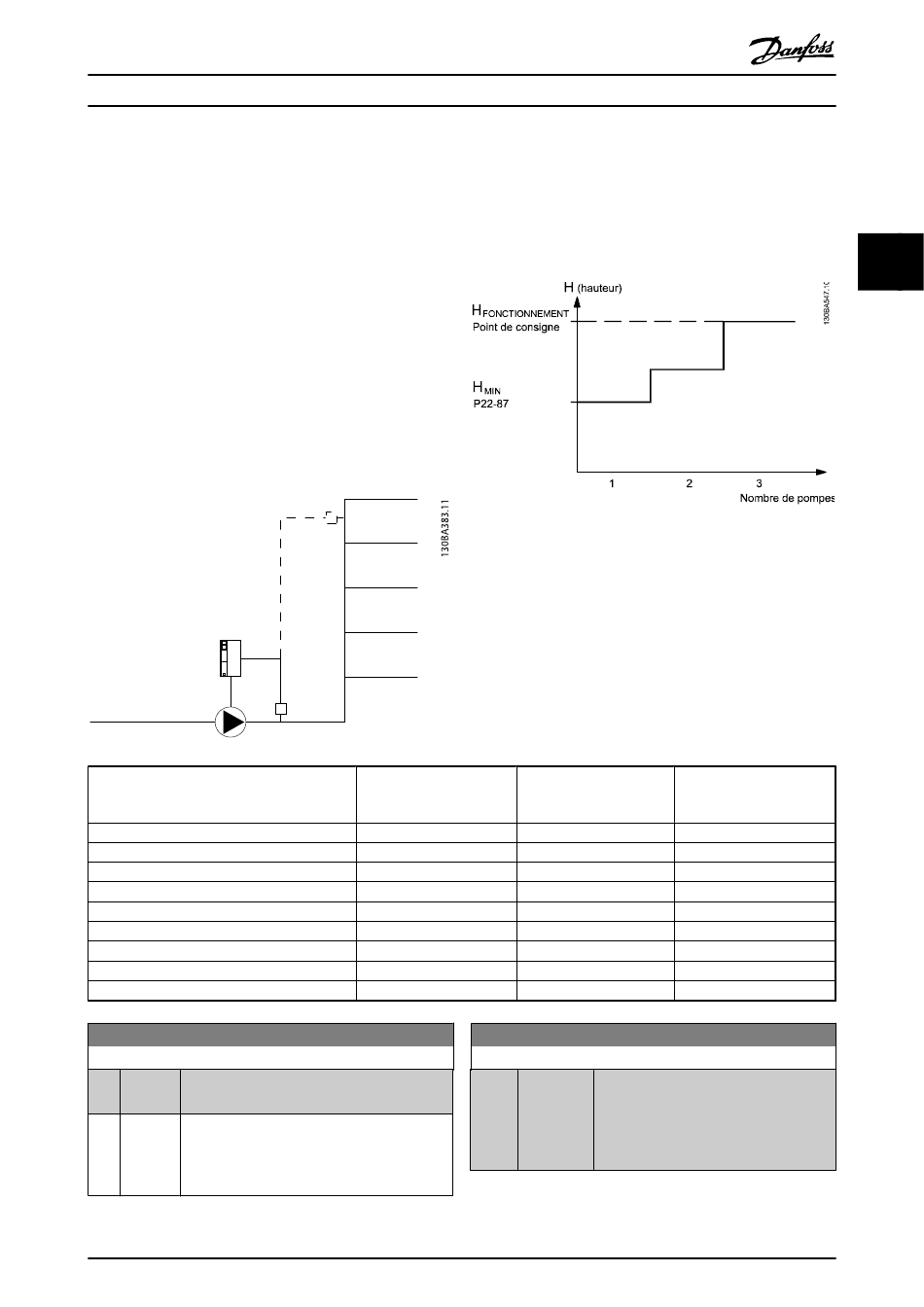

3.20.7 22-8* Compensation débit
Il n'est pas toujours possible de placer un capteur de pression
à un point distant du système : le capteur ne peut être placé
que près d'une sortie de ventilateur/pompe. La compensation
du débit fonctionne en ajustant le point de consigne en
fonction de la fréquence de sortie, qui est presque proportion-
nelle au débit, ce qui compense ainsi les pertes élevées à
hauts débits.
H
(pression requise) est le point de consigne
FONCTIONNEMENT
pour le fonctionnement en boucle fermée (PI) du variateur de
fréquence et est défini pour un fonctionnement en boucle
fermée sans compensation du débit.
Il est recommandé d'utiliser la compensation du glissement et
les tr/min comme unité.
Paramètre utilisé
Compensat. débit, 22-80
Approx. courbe linéaire-quadratique, 22-81
Calcul pt de travail, 22-82
Vit. abs. débit, 22-83/84
Vit. à pt de fonctionnement, 22-85/86
Pression ss débit, 22-87
Pression à vit. nominal, 22-88
Débit pt de fonctionnement, 22-89
Débit à vit. nom., 22-90
22-80 Compensat. débit
Option:
Fonction:
[0]
Désactivé [0] Désactivé : la compensation du point de
*
consigne n'est pas active.
[1]
Activé
[1] Activé : la compensation du point de consigne
est active. L'activation de ce paramètre permet le
fonctionnement du point de consigne compensé
par le débit.
Guide de programmation du variateur VLT
REMARQUE!
Lorsque la compensation du débit est utilisée avec le
contrôleur de cascade (groupe de paramètres 25-**), le
point de consigne réel ne dépend pas de la vitesse
(débit) mais du nombre de pompes activées. Voir ci-
dessous :
Deux méthodes peuvent être employées, selon que l'on
connaît ou non la vitesse au point de travail de fonctionne-
ment du système.
Vit. à
point de fonctionnement
CONNUE
+
+
+
+
+
+
-
-
-
22-81 Approx. courbe linéaire-quadratique
Range:
100 %
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Vit. à
point de fonctionnement
INCONNUE
+
+
+
+
-
+
+
+
+
Fonction:
[0 - 100 %] Exemple 1 :
*
Le réglage de ce paramètre permet d'ajuster
la forme de la courbe de contrôle.
0 = linéaire
100 % = forme idéale (théorique).
Contrôleur de cascade
+
-
-
-
-
+
-
-
-
149
