2 Programmation
2
2
2.1 Panneau de commande local
2.1.1 Fonctionnement du LCP graphique
(GLCP)
Les instructions suivantes sont valables pour le GLCP (LCP
102).

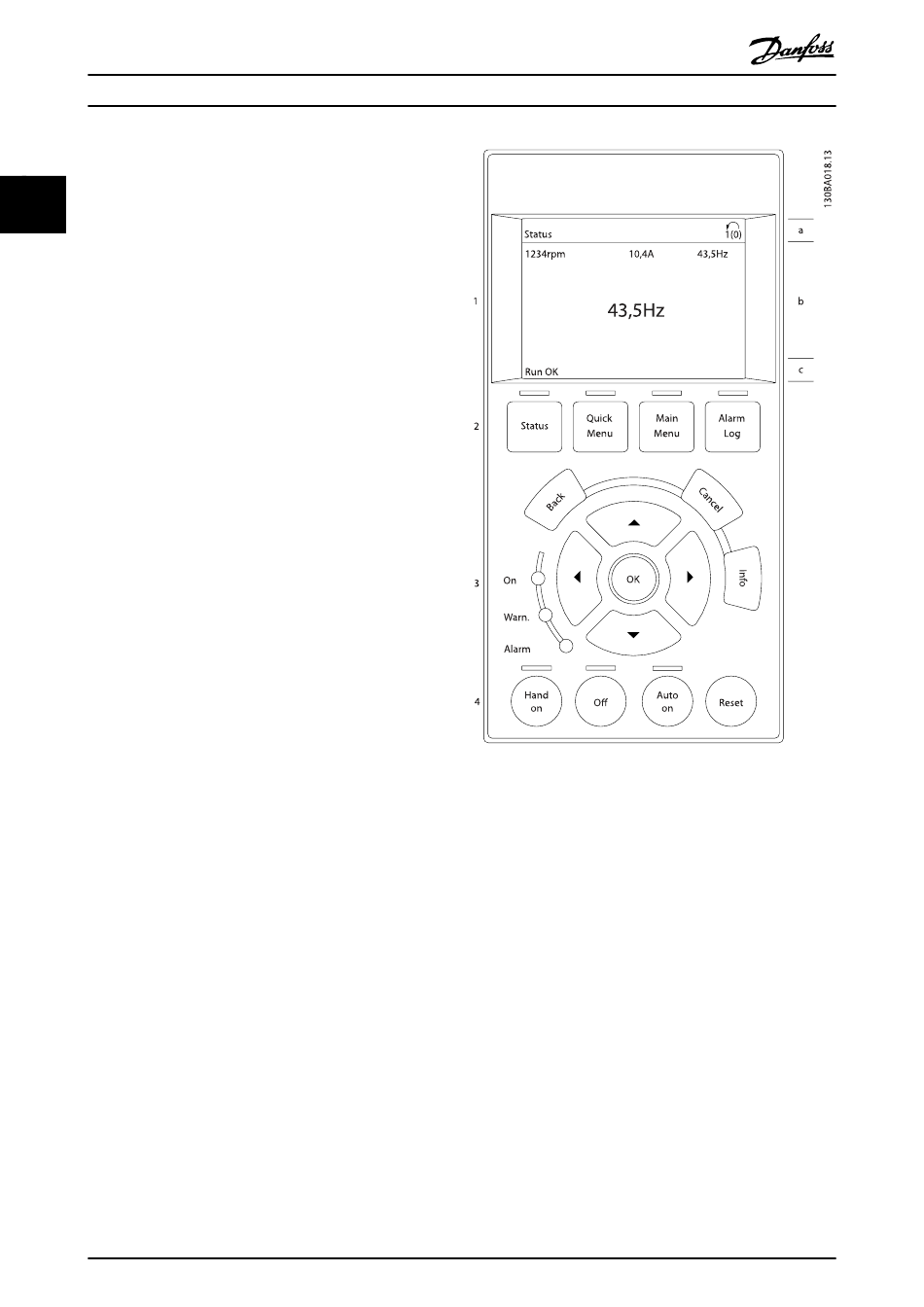

Le GLCP est divisé en quatre groupes fonctionnels :
1.
Affichage graphique avec lignes d'état.
2.
Touches de menu et voyants (LED) - sélection du
mode, changement des paramètres et basculement
entre fonctions d'affichage.
3.
Touches de navigation et voyants (LED)).
4.
Touches d'exploitation et voyants (LED).
Affichage graphique :
L'écran LCD est rétroéclairé et dispose d'un total de 6 lignes
alphanumériques. Toutes les données sont affichées sur le LCP
qui peut indiquer jusqu'à cinq variables d'exploitation en
mode [Status].
Lignes d'affichage :
a.
Ligne d'état : messages d'état affichant icônes et
graphiques.
b.
Lignes 1-2 : lignes de données de l'opérateur présen-
tant des données et variables définies ou choisies
par l'utilisateur. En appuyant sur la touche [Status],
on peut ajouter une ligne supplémentaire.
c.
Ligne d'état : messages d'état montrant du texte.
10
Guide de programmation du variateur VLT
L'affichage est divisé en 3 sections :
La partie supérieure (a) affiche l'état en mode état ou jusqu'à 2
variables dans un autre mode et en cas d'alarme/avertisse-
ment.
Le numéro du process actif (sélectionné comme Process actuel
au Par. 0-10 Process actuel) est indiqué. Lors de la programma-
tion d'un process autre que le process actif, le numéro du
process programmé apparaît à droite entre crochets.
La partie centrale (b) affiche jusqu'à 5 variables avec l'unité
correspondante, indépendamment de l'état. En cas d'alarme/
avertissement, le message d'avertissement apparaît à la place
des variables.
La partie inférieure (c) indique en permanence l'état du
variateur de fréquence en mode état.
On peut faire défiler les trois écrans de lecture d'état à l'aide
de la touche [Status].
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
