Programmation

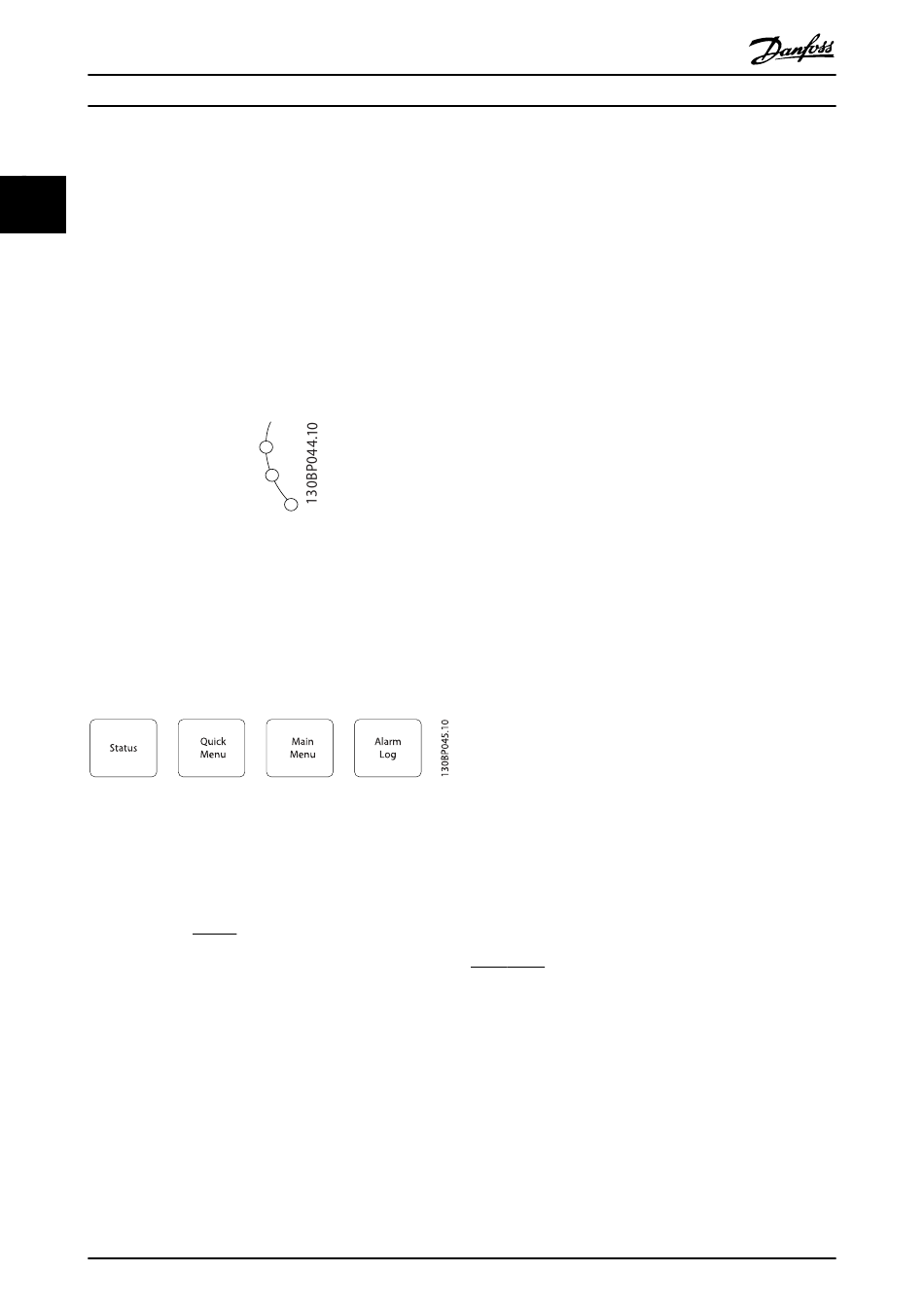

Voyants (LED) :
En cas de dépassement de certaines valeurs limites, le voyant
2
2
d'alarme et/ou d'avertissement s'allume et un texte d'état et
d'alarme s'affiche sur le panneau de commande.
Le voyant de tension est activé lorsque le variateur de
fréquence est alimenté par la tension secteur, par la connexion
du circuit intermédiaire ou par l'alimentation 24 V externe. Le
rétroéclairage est également allumé.
•
LED vert/On : la section de contrôle fonctionne.
•
LED jaune/Avertissement : indique un avertissement.
•
LED rouge clignotante/Alarme : indique une alarme.
Touches du GLCP
Touches de menu
Les touches de menu sont réparties selon leurs fonctions. Les
touches situées sous l'écran d'affichage et les voyants sont
utilisées pour la configuration des paramètres, notamment le
choix des indications de l'affichage en fonctionnement
normal.
[Status]
indique l'état du variateur de fréquence et/ou du moteur. Trois
affichages différents peuvent être choisis en appuyant sur la
touche [Status] :
Affichages 5 lignes, affichages 4 lignes ou contrôleur logique
avancé.
Utiliser la touche [Status] pour choisir le mode d'affichage ou
pour passer au mode d'affichage à partir des modes menu
rapide, menu principal ou alarme. Utiliser également cette
touche pour passer en mode affichage simple ou double.
[Quick Menu]
permet la configuration rapide du variateur de fréquence. Les
fonctions Variateur VLT HVAC les plus courantes peuvent être
programmées dans le menu rapide.
12
Guide de programmation du variateur VLT
On
Warn.
Alarm
MG.11.CA.04 - VLT
®
Les paramètres de [Quick Menu] sont :
-
Mon menu personnel
-
Configuration rapide
-
Configuration des fonctions
-
Modifications effectuées
-
Enregistrements
La configuration des fonctions offre un accès rapide et facile à
tous les paramètres nécessaires pour la majorité des applica-
tions Variateur VLT HVAC, y compris la plupart des applica-
tions de ventilateurs d'alimentation et de retour VAV et CAV,
de ventilateurs de tour de refroidissement, de pompes primai-
res, secondaires, de retour d'eau du condenseur et autres
pompes, de ventilation et de compression. Ce menu comporte
également les paramètres de sélection des variables à afficher
sur le LCP, de vitesses digitales prédéfinies, de mise à l'échelle
des références analogiques, de boucle fermée zone unique et
multizones et de fonctions spécifiques liées aux ventilateurs,
pompes et compresseurs.
Les paramètres du menu rapide sont accessibles immédiate-
ment, à moins qu'un mot de passe n'ait été créé via
Par. 0-60 Mt de passe menu princ., Par. 0-61 Accès menu princ. ss
mt de passe, Par. 0-65 Mot de passe menu personnel ou
Par. 0-66 Accès menu personnel ss mt de passe.
Il est possible de basculer directement entre les modes menu
rapide et menu principal.
[Main Menu]
sert à programmer tous les paramètres. Les paramètres du
menu principal sont accessibles immédiatement, à moins
qu'un mot de passe n'ait été créé via Par. 0-60 Mt de passe
menu princ., Par. 0-61 Accès menu princ. ss mt de passe,
Par. 0-65 Mot de passe menu personnel ou Par. 0-66 Accès menu
personnel ss mt de passe. Pour la plupart des applications
Variateur VLT HVAC, il n'est pas nécessaire d'accéder aux
paramètres du menu principal. Le menu rapide, la configura-
tion rapide et la configuration des fonctions offrent un accès
rapide et simple aux paramètres typiques requis.
Il est possible de basculer directement entre le mode menu
principal et le mode menu rapide.
Pour établir un raccourci de paramètre, appuyer sur la touche
[Main Menu] pendant 3 secondes. Ce raccourci permet d'accé-
der directement à n'importe quel paramètre.
[Alarm Log]
affiche une liste des cinq dernières alarmes (numérotées de A1
à A5). Pour obtenir des détails supplémentaires au sujet d'une
alarme, utiliser les touches fléchées pour se positionner sur le
n° de l'alarme, puis appuyer sur [OK]. S'affichent alors des
informations au sujet de l'état du variateur de fréquence juste
avant de passer en mode alarme.
La touche Alarm log du LCP permet d'accéder à la fois au
journal des alarmes et au journal de maintenance.
®
est une marque déposée Danfoss
HVAC
