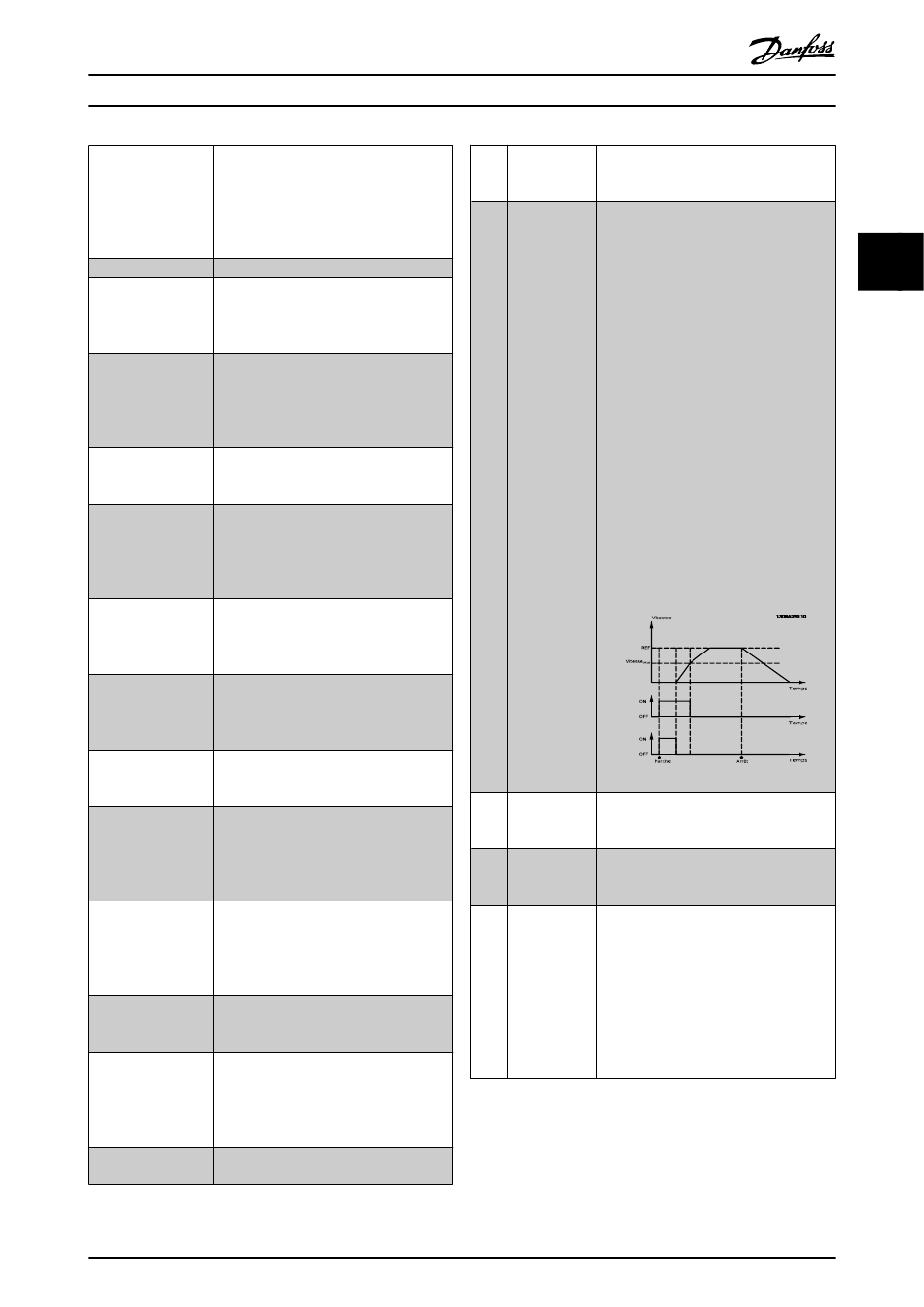

Description du paramètre
[85]
Sortie digitale
Voir le Par. 13-52 Action contr. logique
F
avancé. L'entrée augmente dès lors que
l'action de logique avancée [43] Déf. sort.
dig. F haut est exécutée. L'entrée diminue
dès lors que l'action de logique avancée
[37] Déf. sort. dig. F bas est exécutée.
[160] Pas d'alarme
La sortie est haute en l'absence d'alarmes.
[161] Fonct. inversé
La sortie est haute dès lors que le variateur
de fréquence fonctionne dans le sens
antihoraire (produit logique des bits d'état
"fonct." ET "inversé").
[165] Référence
La sortie est haute si le Par. 3-13 Type
locale act.
référence = [2] Local ou lorsque le
Par. 3-13 Type référence = [0] Mode hand/
auto en même temps que le LCP est en
mode [Hand on].
[166] Réf.dist.active
La sortie est haute si le Par. 3-13 Type
référence est sur [1] ou Mode hand/auto [0]
lorsque le LCP est en mode [Auto on].
[167] Ordre dém.
La sortie est haute dès lors qu'il existe un
actif
ordre de démarrage actif (à savoir via la
connexion bus de l'entrée digitale ou [Hand
on] ou [Auto on]) et qu'aucun ordre d'arrêt
ou de démarrage n'est actif.
[168] Mode manuel
La sortie est haute dès lors que le variateur
de fréquence est en mode Hand on
(comme indiqué par le voyant LED au-
dessus de [Hand on]).
[169] Mode automa-
La sortie est haute dès lors que le variateur
tique
de fréquence est en mode Auto on (comme
indiqué par le voyant LED au-dessus de
[Auto on]).
[180] Déf.horloge
La fonction d'horloge a été réinitialisée à la
valeur par défaut (2000-01-01) suite à une
panne d'alimentation.
[181] Maintenance
Au moins un événement de maintenance
prév.
préventive programmé au
Par. 23-10 Élément entretenu a dépassé le
délai prévu pour l'action spécifiée au
Par. 23-11 Action de mainten..
[190] Absence de
Une situation d'absence de débit ou de
débit
vitesse minimum a été détectée si cette
option a été activée au
Par. 22-21 Détect.puiss.faible et/ou
Par. 22-22 Détect. fréq. basse.
[191] Pompe à sec
Une condition de pompe désamorcée a été
détectée. Cette fonction doit être activée au
Par. 22-26 Fonct.pompe à sec.
[192] Fin de courbe
Une pompe fonctionnant à vitesse max.
pendant un certain temps sans atteindre la
pression définie a été détectée. Pour activer
cette fonction, se reporter au
Par. 22-50 Fonction fin courbe.
[193] Mode veille
Le variateur de fréquence/système est
passé en mode veille. Voir le par. 22-4*.
Guide de programmation du variateur VLT
[194] Courroie
[195] Bipasse vanne
[196] Mode incendie Le variateur de fréquence fonctionne en
[197] Mode incendie
[198] Bipasse
Les options de réglage suivantes sont toutes liées au contrô-
leur de cascade.
Pour plus de détails sur les schémas de câblage et les réglages
de paramètre, voir le groupe 25-**.
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Une condition de courroie cassée a été
cassée
détectée. Cette fonction doit être activée au
Par. 22-60 Fonct.courroi.cassée.
Le contrôle de soupape de décharge (sortie
contrôle
digitale/relais du variateur de fréquence)
est utilisé pour les systèmes de compres-
seur afin de décharger le compresseur au
démarrage à l'aide d'une soupape de
décharge. Une fois que l'ordre de démarra-
ge est passé, la soupape de décharge
s'ouvre et le reste jusqu'à ce que le
variateur de fréquence atteigne la limite
basse de la vitesse du moteur (Par. 4-11 Vit.
mot., limite infér. [tr/min]). La soupape de
décharge se ferme lorsque la limite est
atteinte, permettant ainsi au compresseur
de fonctionner normalement. Cette
procédure ne sera de nouveau activée
qu'au lancement d'un nouveau démarrage
et lorsque la vitesse du variateur sera nulle
à la réception d'un signal de démarrage. Le
Par. 1-71 Retard démar. peut être utilisé afin
de temporiser le démarrage du moteur.
Principe de fonctionnement de la soupape
de décharge :
mode incendie. Voir le groupe de paramè-
tres 24-0* Mode incendie.
Le variateur de fréquence a fonctionné en
était actif
mode incendie mais il est revenu à une
exploitation normale.
À utiliser comme signal pour activer le
bipasse électromécanique externe qui
commute le moteur sur le secteur. Voir
24-1* Bipasse variateur.
Si la fonction bipasse variateur est activée,
le variateur de fréquence n'est plus certifié
en matière de sécurité (pour l'utilisation de
l'arrêt de sécurité dans les versions qui le
comportent).
3
3
61
