Programmation
Touche Menu
[Menu] Sélectionner l'un des modes suivants :
•
État
•
Config. rapide
•
Menu principal
Menu principal est utilisé pour programmer tous les paramè-
tres.
Les paramètres sont directement accessibles à moins qu'un
mot de passe n'ait été créé via le Par. 0-60 Mt de passe menu
princ., Par. 0-61 Accès menu princ. ss mt de passe, Par. 0-65 Mot
de passe menu personnel ou Par. 0-66 Accès menu personnel ss
mt de passe.
Configuration rapide sert à configurer le variateur de fréquen-
ce à l'aide des paramètres essentiels.
Les valeurs des paramètres peuvent être modifiées lorsqu'elles
clignotent, à l'aide des flèches haut et bas.
Pour sélectionner Menu principal, appuyer plusieurs fois sur la
touche [Menu] jusqu'à ce que le voyant Menu principal s'allu-
me.
Sélectionner le groupe de paramètres [xx-__] puis appuyer sur
[OK].
Sélectionner le paramètre [__-[xx] puis appuyer sur [OK].
Si le paramètre est un paramètre de tableau, en sélectionner le
numéro puis appuyer sur [OK].
Sélectionner la valeur de données souhaitée puis appuyer sur
[OK].
Touches de navigation
[Back]
▼
▲
Les touches fléchées [
] [
] servent à se déplacer entre les
groupes de paramètres, paramètres et au sein des paramètres.
[OK] sert à choisir un paramètre indiqué par le curseur ou à
valider la modification d'un paramètre.
P 2-03
S ta tus
Q uick
M enu
S etup
Touches d'exploitation
Les touches de commande locale se trouvent en bas du
panneau de commande.
Guide de programmation du variateur VLT
pour revenir en arrière
S etup 1
M ain
M enu
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC

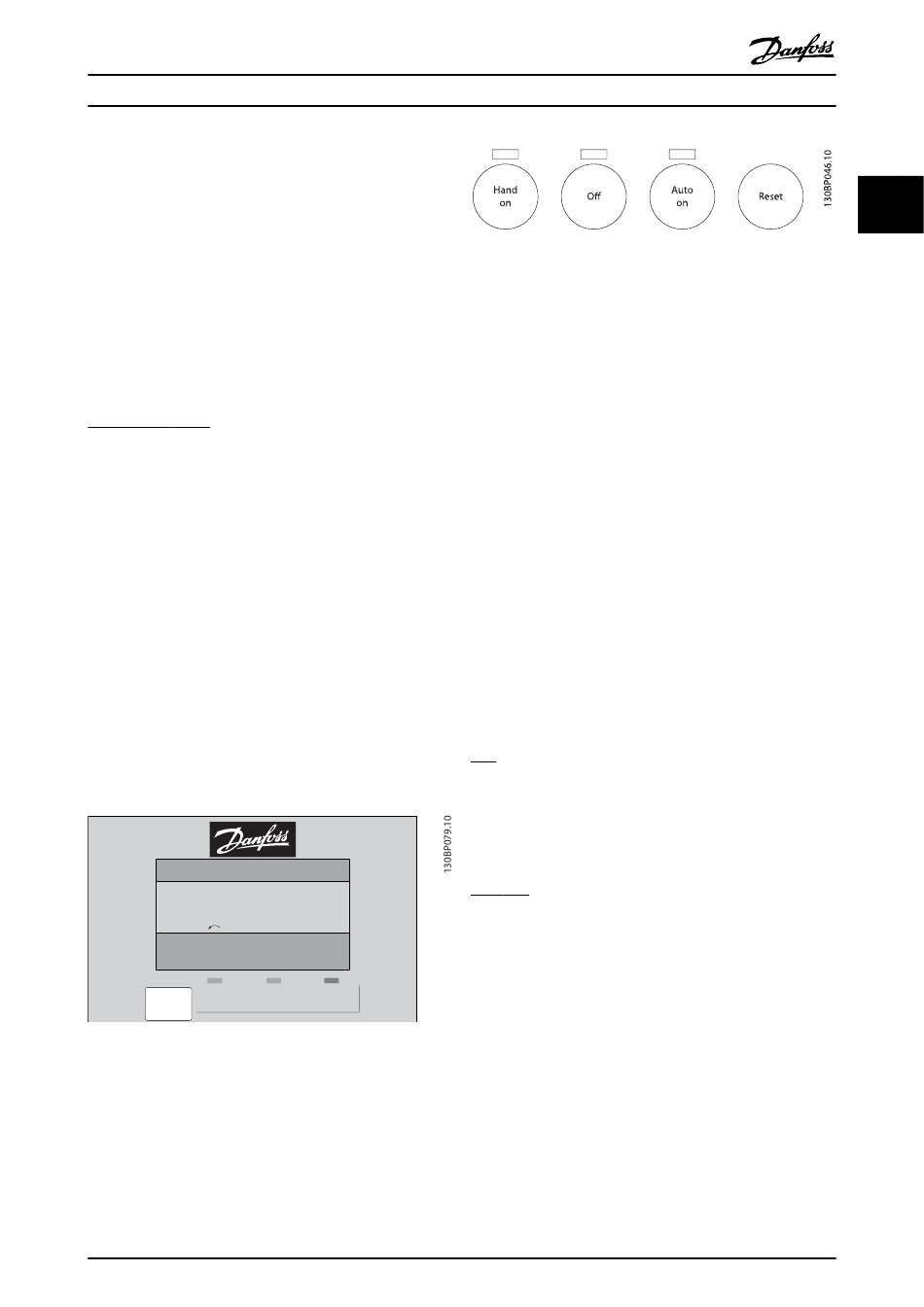

Illustration 2.4: Touches d'exploitation sur le LCP numérique (NLCP)
[Hand on] permet de commander le variateur de fréquence via
le LCP. [Hand on] démarre aussi le moteur. Il est maintenant
possible d'introduire les données de vitesse du moteur à l'aide
des touches fléchées. La touche peut être sélectionnée en tant
qu'Activé [1] ou Désactivé [0] via le Par. 0-40 Touche [Hand on]
sur LCP.
Les signaux d'arrêt externes activés à l'aide de signaux de
commande ou d'un bus série annulent un ordre de "démarra-
ge" donné via le LCP.
Les signaux de commande suivants restent toujours actifs
lorsque [Hand on] est activé :
•
[Hand on] - [Off] - [Auto on]
•
Reset
•
Roue libre Arrêt
•
Inversion
•
Sélect.proc. lsb - Sélect.proc. msb
•
Ordre d'arrêt de la communication série
•
Arrêt rapide
•
Freinage par injection de courant continu
[Off] arrête le moteur connecté. La touche peut être sélection-
née en tant qu'Activé [1] ou Désactivé [0] via le Par. 0-41 Touche
[Off] sur LCP.
Si aucune fonction d'arrêt externe n'est sélectionnée et que la
touche [Off] est inactive, le moteur peut être arrêté en
coupant l'alimentation.
[Auto On] permet de contrôler le variateur de fréquence à
partir des bornes de commande et/ou de la communication
série. Lorsqu'un signal de démarrage est appliqué sur les
bornes de commande et/ou sur le bus, le variateur de fréquen-
ce démarre. La touche peut être sélectionnée en tant qu'Activé
[1] ou Désactivé [0] via le Par. 0-42 Touche [Auto on] sur LCP.
REMARQUE!
Un signal actif HAND-OFF-AUTO via les entrées digitales
a une priorité supérieure aux touches de commande
[Hand on] [Auto on].
[Reset] sert à réinitialiser le variateur de fréquence après une
alarme (déclenchement). Cette touche peut être sélectionnée
en tant qu'Activé [1] ou Désactivé [0] via le Par. 0-43 Touche
[Reset] sur LCP.
