C4+ / DIRECTOR+ 1.0

1 CENTRAL DE CONTROL DE ACCESOS C4+

Esta central está preparada para memorizar códigos de emisores DCS « Dynamic Code System » así como
elementos de control de accesos (tarjetas y / o llaves de proximidad).

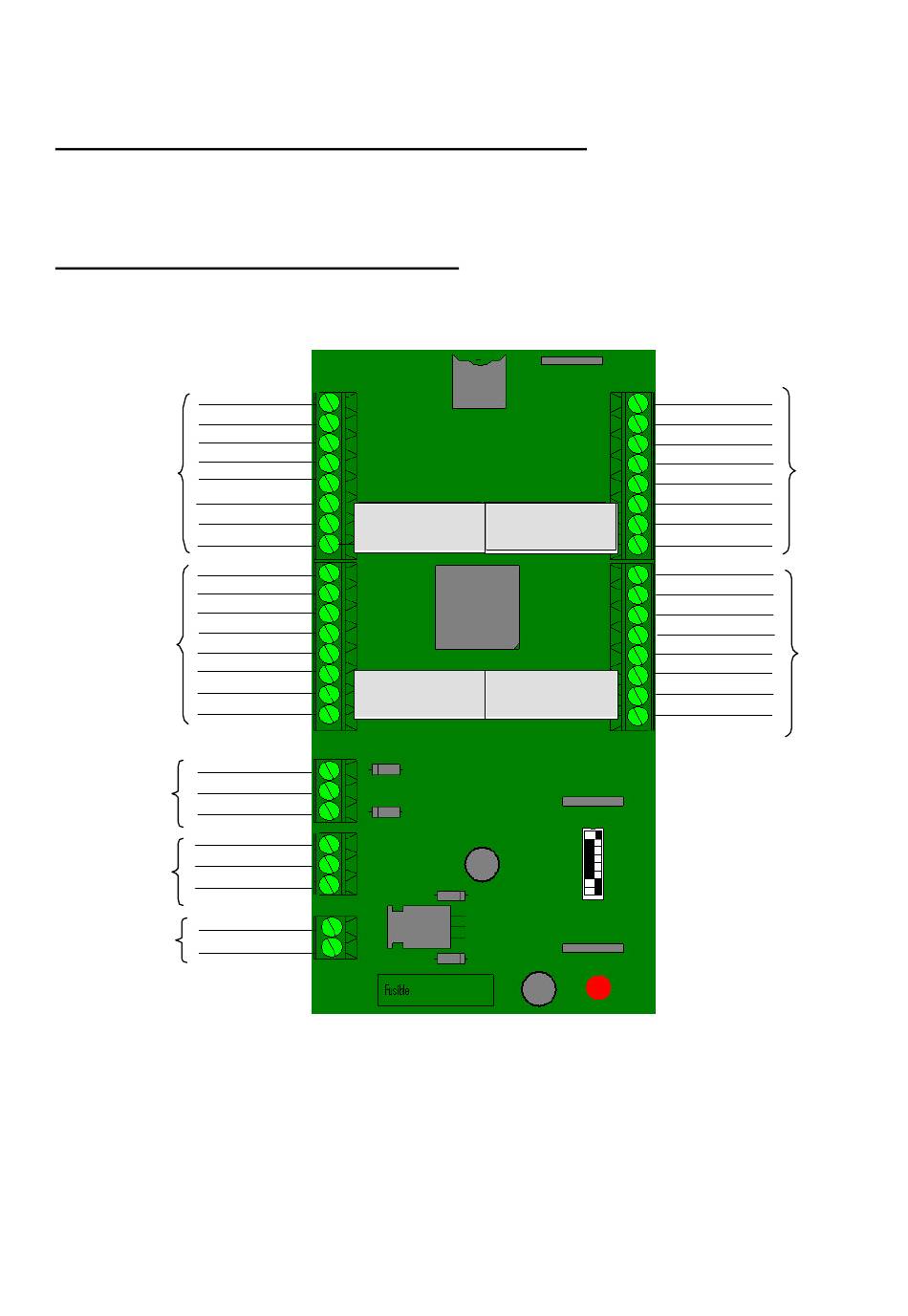

1.1 DESCRIPCIÓN DE LA PLACA BASE
PUERTA Y
LECTOR 1
PUERTA Y
LECTOR 2
BUS 485
ANTENA
ACTIVA Y
CITYPROX-C4+
ALIMENTACIÓN
Clock/Data1
Data / Data0
LED
Pulsador
0v Pulsador
Común Relé
Contacto NA
PUERTA 1
Contacto NC
Clock/Data1
Data / Data0
LED
Pulsador
0V Pulsador
Común Relé
Contacto NA
PUERTA 2
Contacto NC
A
B
GND
+12V
0 V
Señal S
0 V
+12 V
PUERTA 3
PUERTA 4
4
Clock/Data1
Data / Data0
LED
Pulsador
PUERTA Y
0v Pulsador
LECTOR 3
Común Relé
Contacto NA
Contacto NC
Clock/Data1
Data / Data0
LED
Pulsador
PUERTA Y
0v Pulsador
LECTOR 4
Común Relé
Contacto NA
Contacto NC
