C4+ / DIRECTOR+ 1.0

1 ZUGANGSKONTROLLZENTRALE C4+

Diese Zentrale dient zum Speichern von Codes von DCS-Sendern ("Dynamic Code System") sowie von
Zugangskontrollelementen (Näherungskarten und/oder -schlüssel).

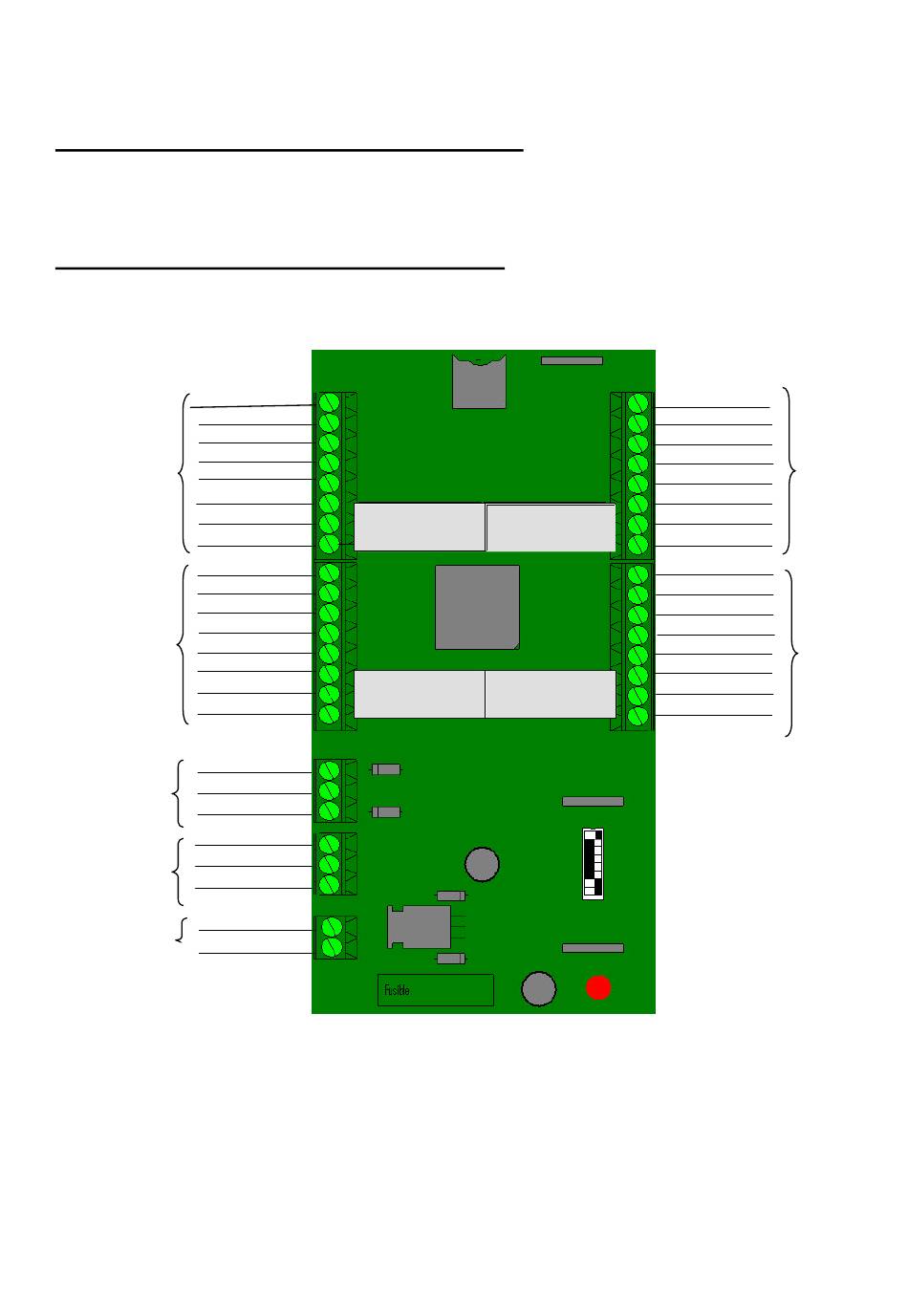

1.1 BESCHREIBUNG DER GRUNDPLATINE

TÜR UND
LESER 1
TÜR UND
LESER 2
BUS 485
AKTIVE
ANTENNE UND
CITYPROX-C4+
STROMVERSORG.
Clock/Data1
Data / Data0
LED
Drucktaster
0v Drucktast.
Gem. Kontakt
Kontakt NO
TÜR 1
Kontakt NG
Clock/Data1
Data / Data0
LED
Drucktaster
0V Drucktast.
Gem. Kontakt
Kontakt NO
TÜR 2
Kontakt NG
A
B
GND
+12V
0 V
Signal S
0 V
+12 V
TÜR 3
TÜR 4
4
Clock/Data1
Data / Data0
LED
TÜR UND
Drucktaster
LESER 3
0v Drucktast.
Gem. Kontakt
Kontakt NO
Kontakt NG
Clock/Data1
Data / Data0
LED
Drucktaster
TÜR UND
0v Drucktast.
LESER 4
Gem. Kontakt
Kontakt NO
Kontakt NG
