C4+ / DIRECTOR+ 1.0
1.4 PROTECCIÓN DE LOS DISPOSITIVOS DE CIERRE
Para un correcto funcionamiento de los dispositivos de cierre y una larga duración de éstos, se recomienda
utilizar las siguientes protecciones.
1.4.1 ALIMENTACIÓN 12 Vcc
•
ELECTROCERRADURA STANDARD ( A emisión )
•
ELECTROCERRADURA POR RUPTURA DE CORRIENTE
•
ELECTROIMÁN
•
RELÉ ( INTERFACE ) DIFERENTE DEL MODELO: réf. 4092

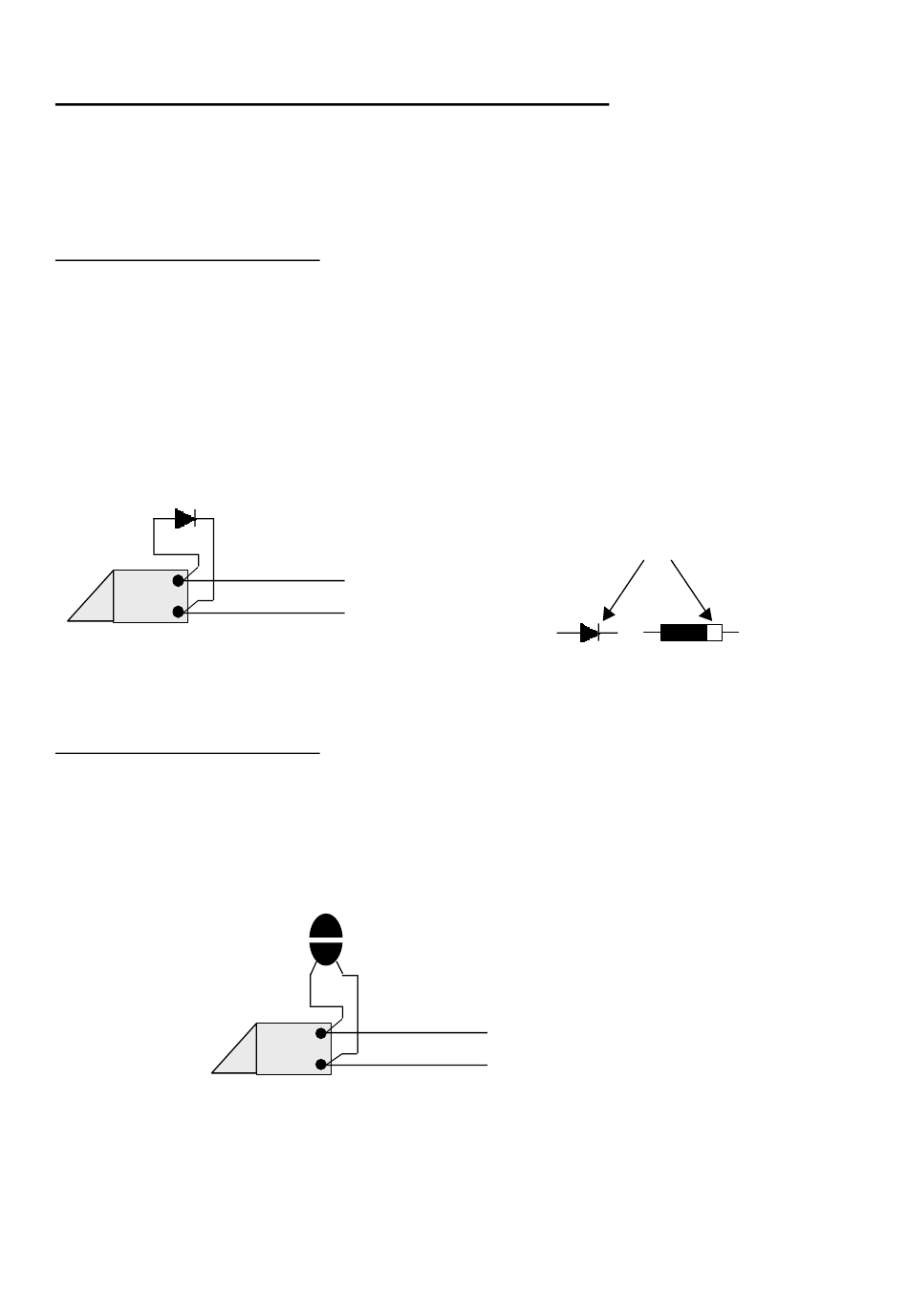

ES IMPRESCINDIBLE CONECTAR UN DIODO 1N4007
( ENTREGADO CON LA CENTRAL )
A LOS BORNES DE CADA DISPOSITIVO RESPECTANDO
LAS POLARIDADES ( Ver croquis)
1.4.2 ALIMENTACIÓN 12 Vca
•
ELECTROCERRADURA STANDARD ( A EMISIÓN )
•
RELÉ ( INTERFACE ) DIFERENTE DEL MODELO :
ES IMPRESCINDIBLE CONECTAR UN VARISTOR V68ZA2
( CONSULTAR) A LOS BORNES DE CADA DISPOSITIVO ( Ver croquis)
_
12Vcc
+
~
~
10
ÉQUIVALENCIA
1n4007
CATODO
HODE
12Vca
